SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB30-40-US-IA-es-33 45
1. Conecte el conductor de protección fotovoltaica al borne de toma a tierra fotovoltaica
(par de apriete: 15 in-lb. (1.7 Nm)).
2. Si es obligatorio un conductor de protección de CC, conecte este al borne de toma a tierra
de CC (par de apriete: 15 in-lb. (1.7 Nm)).
3. Asegúrese de que todos los bornes de toma a tierra están correctamente conectados y que los
cables están bien fijados en los bornes.
6.4.3 Toma a tierra de la entrada de CC
La toma a tierra de la instalación fotovoltaica depende del tipo de módulos fotovoltaicos utilizados.
El inversor está configurado de fábrica para instalaciones fotovoltaicas con toma a tierra negativa
del generador fotovoltaico.

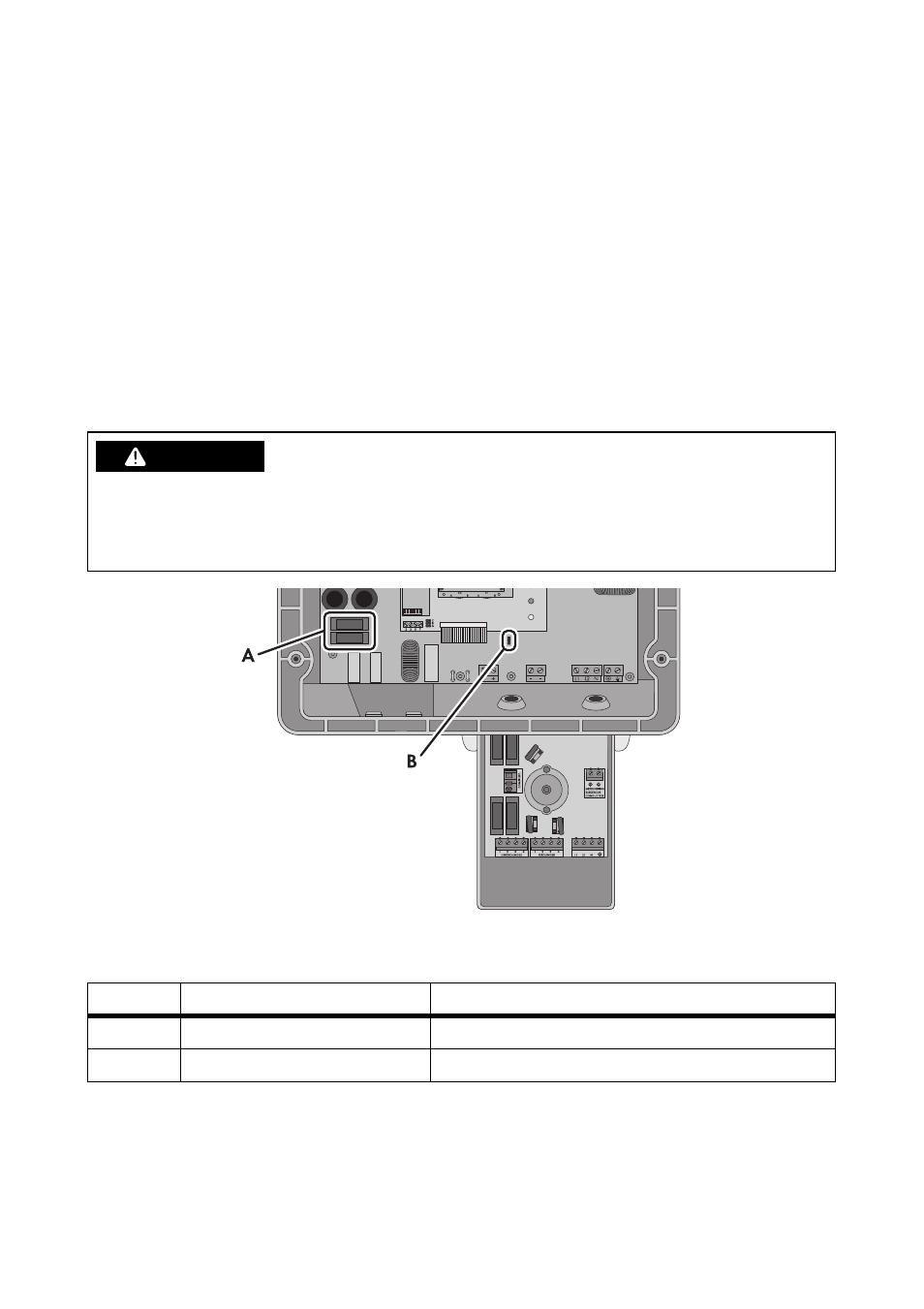

Imagen 18: Posición del portafusibles para agarradera con fusible de tierra y bloque de terminales para puente
1&-*(30
Peligro de muerte por altas tensiones en la instalación fotovoltaica
Riesgo de muerte o de lesiones graves por electrocución
• Coloque el fusible de tierra solo con agarradera en el inversor.
Posición Denominación Explicación
A Portafusibles Para conectar la agarradera con fusible de tierra
B Bloque de terminales Para conectar el puente
