6 Conexión eléctrica SMA America, LLC
44 SB30-40-US-IA-es-33 Instrucciones de instalación
1. Desconecte el disyuntor de CA y asegúrelo contra cualquier reconexión accidental.
2. Abra el DC Disconnect (consulte el capítulo 9.3).
3. Rompa la entrada pretroquelada para insertar los cables de CC del generador fotovoltaico en
la parte inferior del DC Disconnect.
5. Introduzca un manguito resistente a la lluvia o humedad (
3
⁄
4
in. (19 mm)) en la apertura en la
carcasa del DC Disconnect y fíjelo desde el interior con la contratuerca.
6. Instale un conducto para cables rígido (
3
⁄
4
in. (19 mm)) en la apertura en la carcasa.
7. Introduzca los cables de CC del generador fotovoltaico a través del conducto para cables
rígido en el interior del DC Disconnect.
6.4.2 Toma a tierra del DC Disconnect
El conductor de protección fotovoltaica del bastidor del generador fotovoltaico se debe conectar al
borne de toma a tierra fotovoltaica. La sección del conductor de protección fotovoltaica se
corresponde con la sección de conductor más grande del sistema de CC.
La autoridad competente puede exigir un conductor de protección de CC.

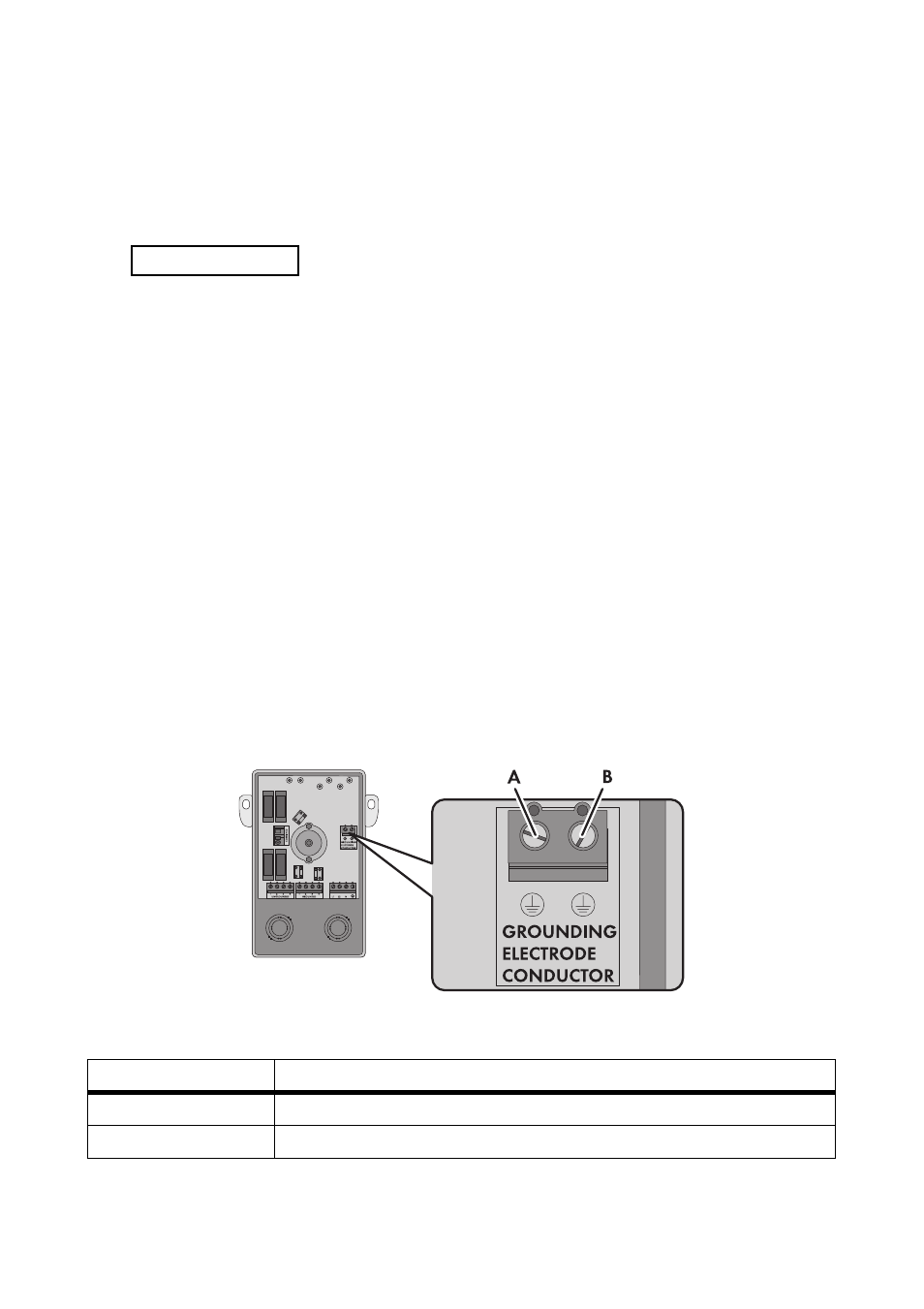

Imagen 17: Caja de bornes para conectar el conductor de protección
4. 13&$"6$*“/
Daños en el DC Disconnect por penetración de humedad
La entrada de humedad puede causar daños o la destrucción de los componentes electrónicos
del inversor.
• Rompa solamente una apertura pretroquelada para conectar los cables de CC.
• No aumente la apertura en la carcasa.
Posición Denominación
A Borne de toma a tierra fotovoltaica
B Borne de toma a tierra de CC
