6 Conexión eléctrica SMA America, LLC
42 SB30-40-US-IA-es-33 Instrucciones de instalación
6.3.3 Conexión del cable de CA del DC Disconnect al inversor
La red pública está conectada al inversor a través del DC Disconnect.
Inserción del cable de CA del DC Disconnect en el inversor
1. Abra el inversor (consulte el capítulo 9.1).
2. Perfore un agujero centrado en el pasahilos de
caucho de la apertura en la carcasa para
introducir el cable de CA del DC Disconnect.
Utilice para ello un destornillador.
3. Introduzca el cable de CA del DC Disconnect en el inversor a través del pasahilos de caucho.
4. Tire ligeramente hacia atrás del cable de CA del DC Disconnect. De este modo, el pasahilos
de caucho se cierra.
Conexión del cable de CA del DC Disconnect al inversor

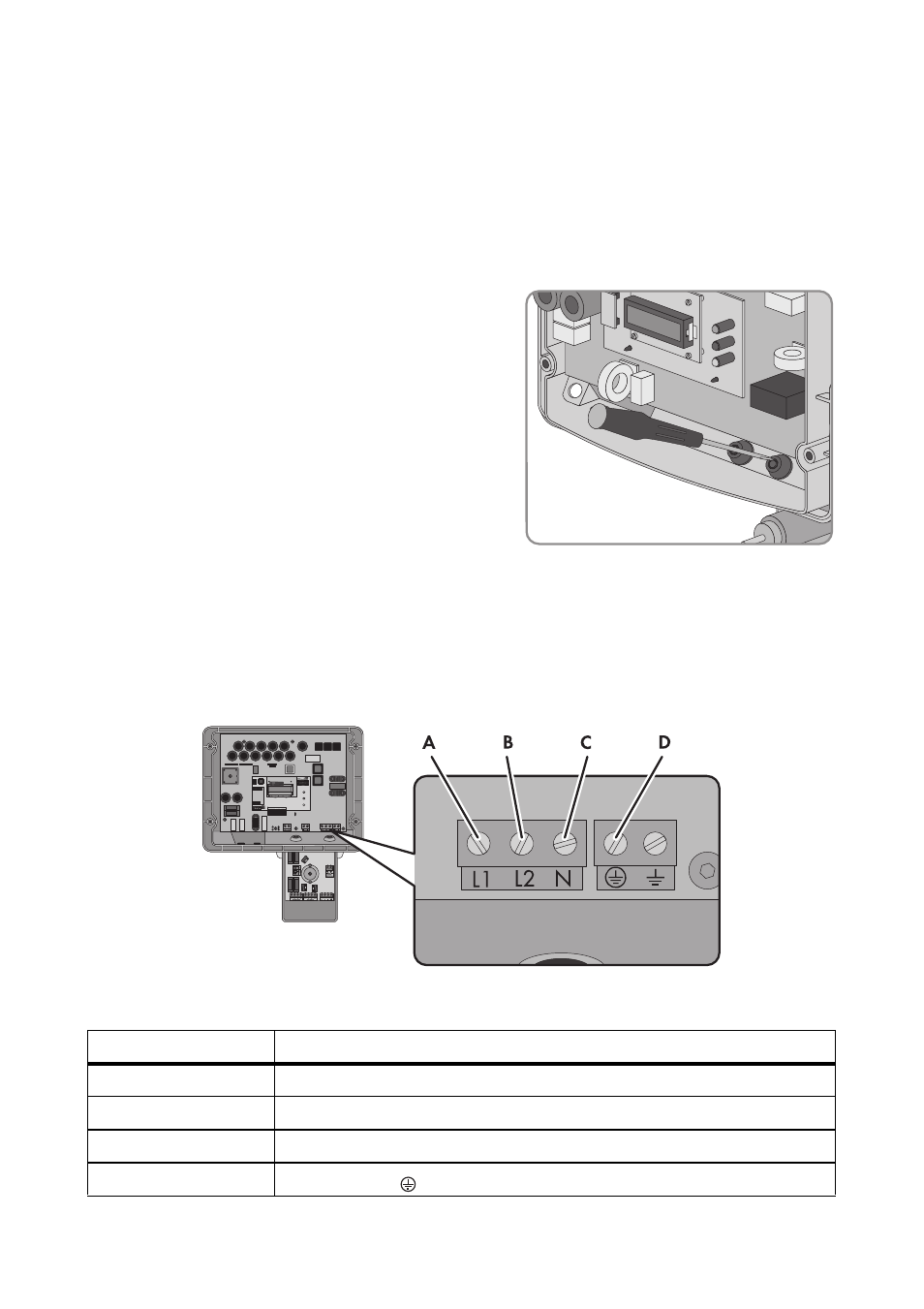

Imagen 16: Caja de bornes de CA para conectar el cable de CA del DC Disconnect
Posición Denominación
A Borne roscado “L1”
B Borne roscado “L2”
C Borne roscado “N”
D Borne roscado
