SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB30-40-US-IA-es-33 41
6.3.2 Conexión del cable de CA al DC Disconnect

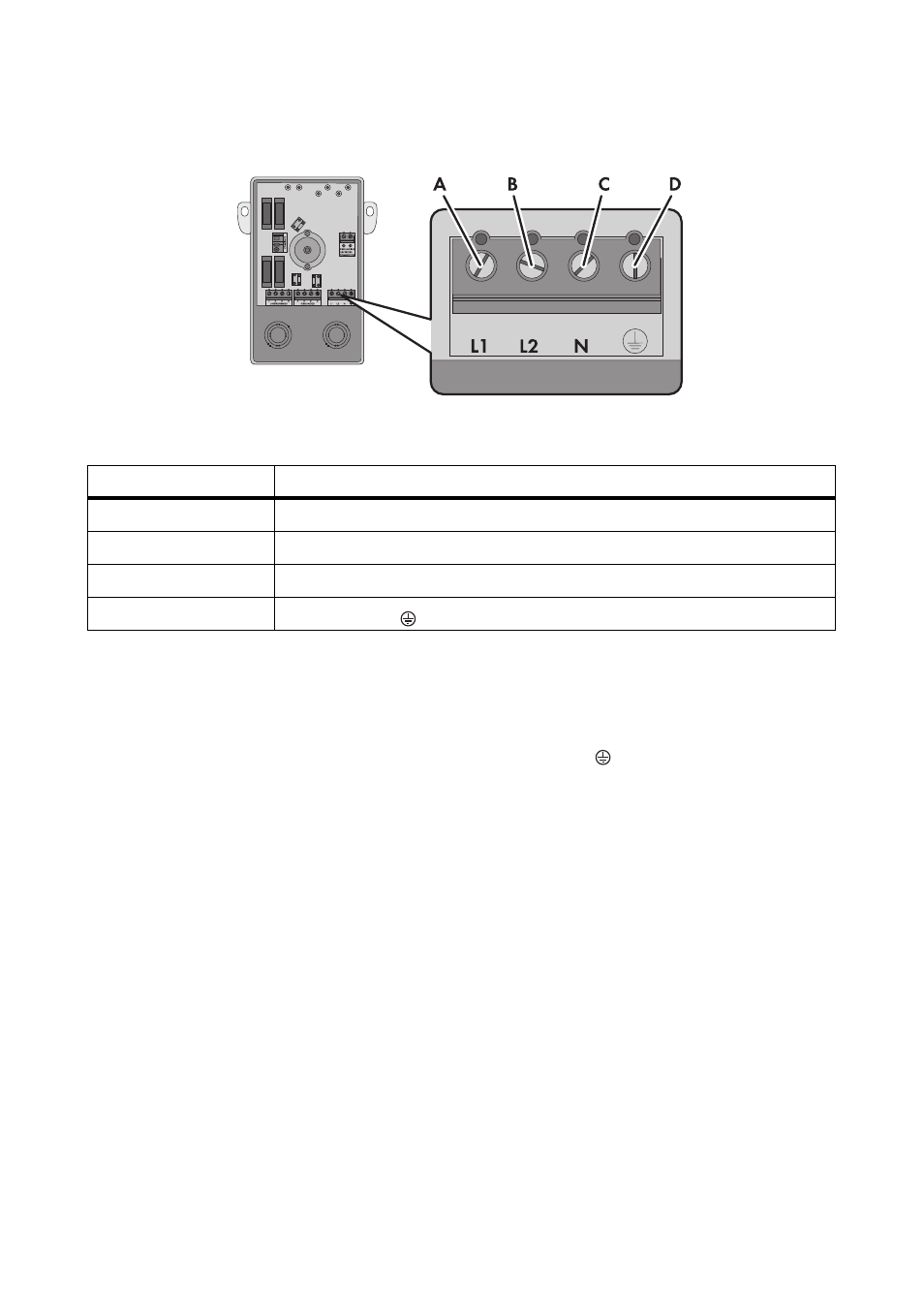

Imagen 15: Caja de bornes de CA para la conexión de la red pública
1. Conecte el conductor L1 al borne roscado “L1” (par de apriete: 15 in-lb. (1.7 Nm)).
2. Conecte el conductor L2 al borne roscado “L2” (par de apriete: 15 in-lb. (1.7 Nm)).
3. Conecte el conductor N al borne roscado “N” (par de apriete: 15 in-lb. (1.7 Nm)).
4. Conecte el conductor de protección de CA al borne roscado (par de apriete: 15 in-lb.
(1.7 Nm)).
5. Asegúrese de que todos los bornes roscados están correctamente cableados y que los cables
están bien fijados en los bornes.
Posición Denominación
A Borne roscado “L1”
B Borne roscado “L2”
C Borne roscado “N”
D Borne roscado
