Página 13
ADVERTENCIA:
No conecte al suministro de energía hasta que no se haya
completado el montaje. De lo contrario puede producirse
la puesta en marcha accidental y causar una posible
lesión grave.
A. BASTIDOR
1. Desempaque la sierra y coloque todas las piezas sueltas
en una superficie limpia. Inspeccione las piezas para
asegurarse de que no falta ninguna y que todos los
componentes están listos para ser instalados. Con la
sierra también se incluyen dos llaves para fácil
desmontaje o instalación de la hoja.
2. Coloque la sierra sobre el pedestal RYOBI o sobre un
banco de trabajo capaz de soportar el peso de la sierra
y el de la pieza que se va a cortar. Esto es necesario
para evitar el riesgo de que la sierra se vuelque. Ver el
Manual del Usuario del pedestal que se encuentra en el
interior de la caja del pedestal para el montaje de los
modelos que lo tengan. Asegúrese de que haya suficiente
espacio libre alrededor de la sierra para los materiales
de trabajo.
3. Aperne la sierra al pedestal metálico o al banco de
trabajo usando cuatro pernos y tuercas hexagonales;
coloque un juego en cada esquina y apriete firmemente.
B. RIELES, MESAS Y GUIAS
PARA INSTALAR EL RIEL DELANTERO Y
TRASERO
1. Coloque los capacetes en ambos rieles y asegúrelos en
su lugar golpeándolos con una bloque de madera o con
un martillo de goma.
2. Afloje las abrazaderas del riel delantero media vuelta
desde la posición apretada. Afloje un cuarto (1/4) de
vuelta la tuerca del sujetador del riel cuadrado para que
el riel delantero se deslice sobre ella.
Ver Figuras 8 y 9.
3. Instale el riel delantero con la escala dirigida hacia
afuera, es decir hacia el operador.
4. Asegúrese de que las grampas del riel sujetan firmemente
el riel antes de deslizar el conjunto completo en su lugar.
Si no lo están, apriete la tuerca del sujetador del riel un
cuarto (1/4) de vuelta y vuelva a revisar.
5. Deslice el riel a su posición sobre ambas abrazaderas y
apriételas.
6. Instale el riel trasero, siguiendo el mismo procedimiento
de apriete que se indicó para el riel delantero. Coloque
el riel trasero como se muestra en la Figura 9.

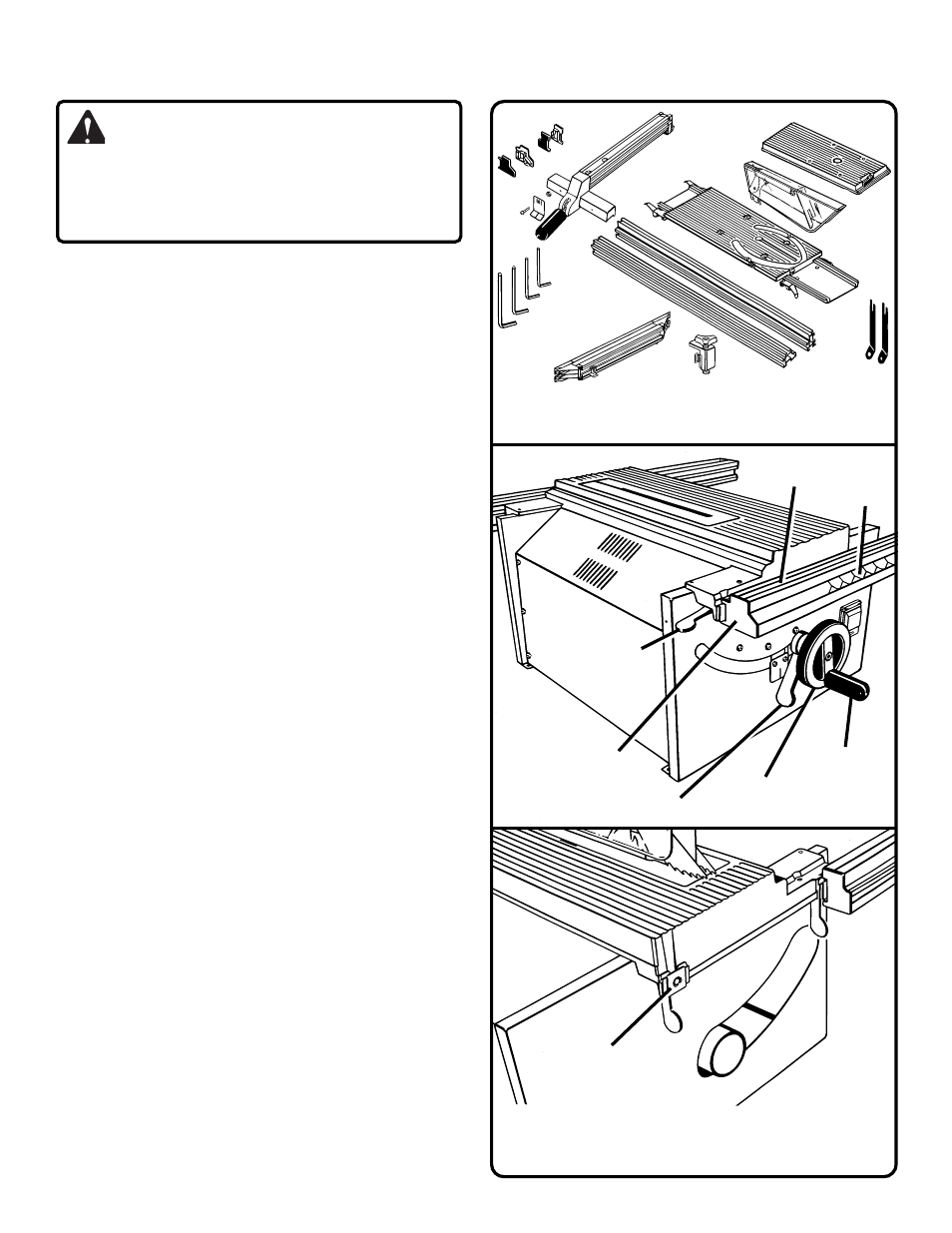

Figura 9: Riel Trasero
Figura 8: Riel Delantero
MONTAJE
VER FIGURA 3 EN LA PAGINA 9 PARA DESCRIPCIONES
Y REFERENCIAS A PIEZAS SUELTAS
Figura 7: Piezas Sueltas
MANIJA DE
AJUSTE DE
LA HOJA VOLANTE
CAPACETE
RIEL
DELANTERO
ESCALA
GRAMPA DEL
RIEL DELANTERO
PALANCA DE
BLOQUEO DE BISEL
TUERCA DEL
SUJETADOR DEL RIEL
