SIERRA DE MESA DE 254 mm (10 pulg.) RYOBI - MODELO N o BT3000

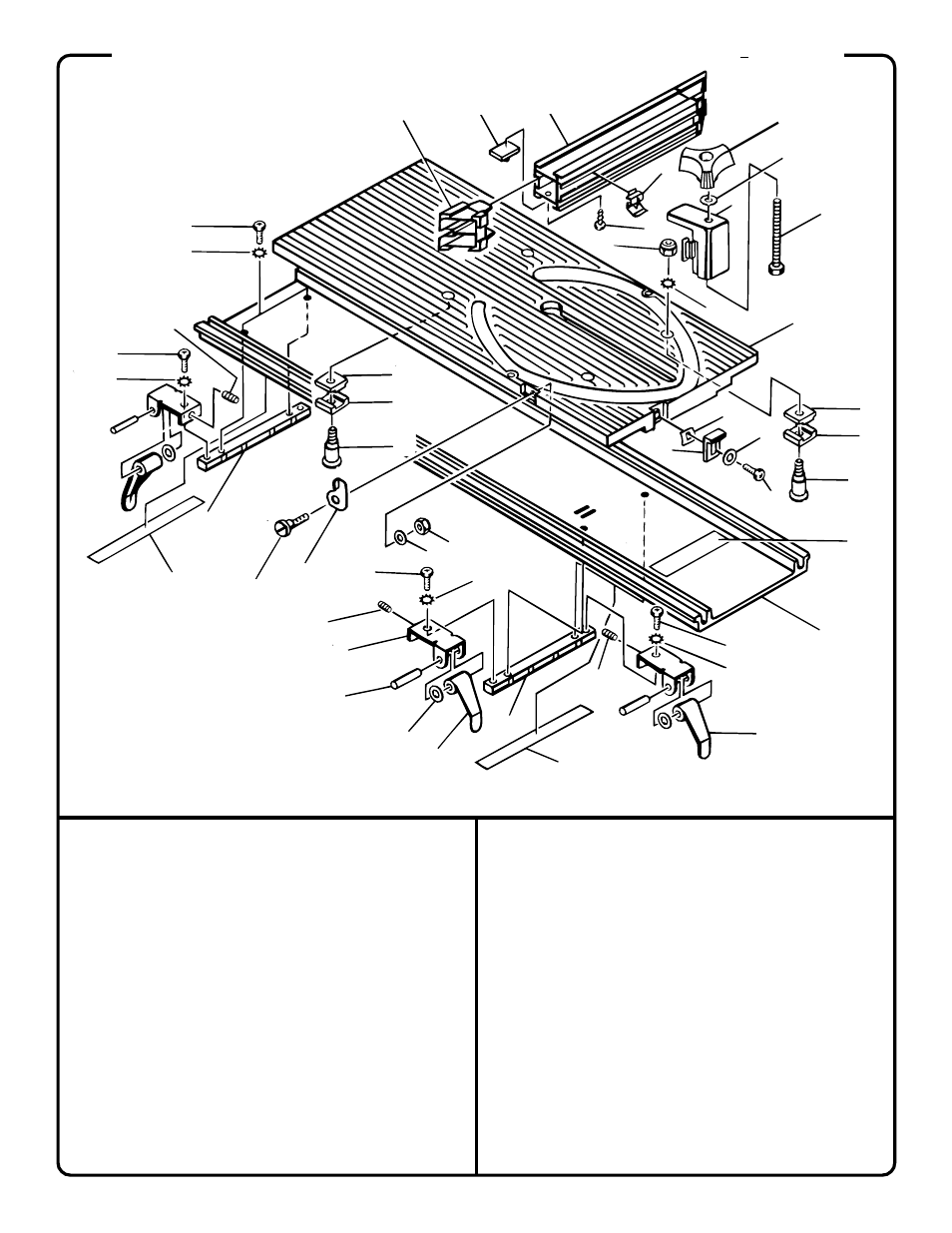

FIG. 60: MESA DE INGLETE DESLIZANTE
1
14
8
19
12
13
7
9
11
10
26
4
17
17
29
20
28
15
18
30
30
17
25
16
31
27
6
5
2 3
28
25
33
23
17 21
22
27
33
27
29
27
27
34
29
24
27
35
Ref.
No.
Descripción Cant.
Ref.
No.
Descripción Cant.
1 Superficie de la Mesa de Inglete .................... 1
2 Guía de Inglete .............................................. 1
3 Pivote ............................................................. 1
4 Galga de la Sierra .......................................... 2
5 Indicador de Inglete ....................................... 1
6 Sujetador de Guía de Inglete ......................... 1
7 Perno de Cab. Hex. (5/16-18 x 3-1/4 pulg.) ... 1
8 Etiqueta de Advertencia ................................. 1
9 Arandela ......................................................... 1
10 Grampa de Ajuste .......................................... 1
11 Tornillo de Cab. Cil. (8/16 x 5-8 pulg.) ........... 2
12 Placa de Resorte ........................................... 1
13 Bloqueo de la Mesa de Inglete ...................... 1
14 Base de la Mesa de Inglete ........................... 1
15 Barra de Guía ................................................ 2
16 Placa de Sujeción .......................................... 4
17 Tornillo de Cab. Cil. (10-24 x 15/32 pulg.) ..... 8
18 Junta Tórica ................................................... 4
19 Arandela ......................................................... 1
20 Tornillo Excéntrico (10-24) ............................. 3
21 Tope Rápido .................................................. 1
22 Tornillo Excéntrico (8-32) ............................... 1
23 Arandela ......................................................... 1
24 Tuerca Hex. (Tope Elástico) .......................... 1
25 Corredera (A) ................................................. 4
26 Tuerca Hex. (Tope Elástico) .......................... 4
27 Arandela de Seguridad .................................. 8
28 Corredera (B) ................................................. 4
29 Tornillo de Fijación (10-24 x 1/4 pulg.) ........... 4
30 Grampa de Sujeción de Inglete ..................... 4
31 Pasador Cilíndrico .......................................... 4
33 Placa de Guía ................................................ 2
34 Tornillo no Excéntrico (10-24) ........................ 1
35 Tornillo de Cab. Cil. (10-24 x 1/2 pulg.) ......... 1
