B. AJUSTES
PARA SACAR LA HOJA
Use las dos llaves que se suministran con la sierra para
reemplazar la hoja.
ADVERTENCIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y
funcionando correctamente para evitar lesiones
personales graves.
1. Levante el protector de la hoja.
2. Saque los tres tornillos de la placa de garganta y
levante la placa de garganta fuera de la ranura.
3. Empuje la palanca de bloqueo de bisel a la izquierda al
modo elevado.
4. Levante la hoja a su altura máxima girando la manija de
ajuste de la hoja a la derecha.
5. Coloque el extremo abierto de la llave hexagonal
pequeña en la ranura junto a la hoja. La llave calzará
sobre los dos lados planos del eje (eje de la hoja).
Ver
Figura 24.
6. Coloque la llave hexagonal grande en la tuerca del eje.
Gire a la derecha y saque la tuerca, teniendo cuidado
de no pasar sus nudillos por la hoja.
NOTA: La tuerca del eje tiene roscas a la izquierda.
7. Saque la arandela exterior de la hoja del eje y luego
saque la hoja. Asegúrese de que la arandela interior de
la hoja y ambos espaciadores están bien apretados
contra el resalto del eje.
8. Coloque la hoja nueva. Asegúrese de que los dientes
están dirigidos hacia adelante, hacia el trabajo que va
entrando.
9. Vuelva a colocar la arandela exterior de la hoja y la
tuerca del eje, alineándolas con las caras planas del
eje. Apriete la tuerca girándola a la izquierda.
NOTA: Tenga cuidado de no dañar las roscas de la
tuerca del eje. No la apriete demasiado.
10. Gire la hoja a mano para asegurarse de que está
girando libremente.
11. Revise la cuchilla separadora y ajústela si es necesario
(Ver el siguiente procedimiento).
12. Inserte la placa de garganta, baje la hoja y sujete la
placa de garganta con los tres tornillos de la placa de
garganta. Apriete los tornillos firmemente.
13. Empuje la palanca de bloqueo de bisel a la izquierda
para poder levantar y bajar la hoja.

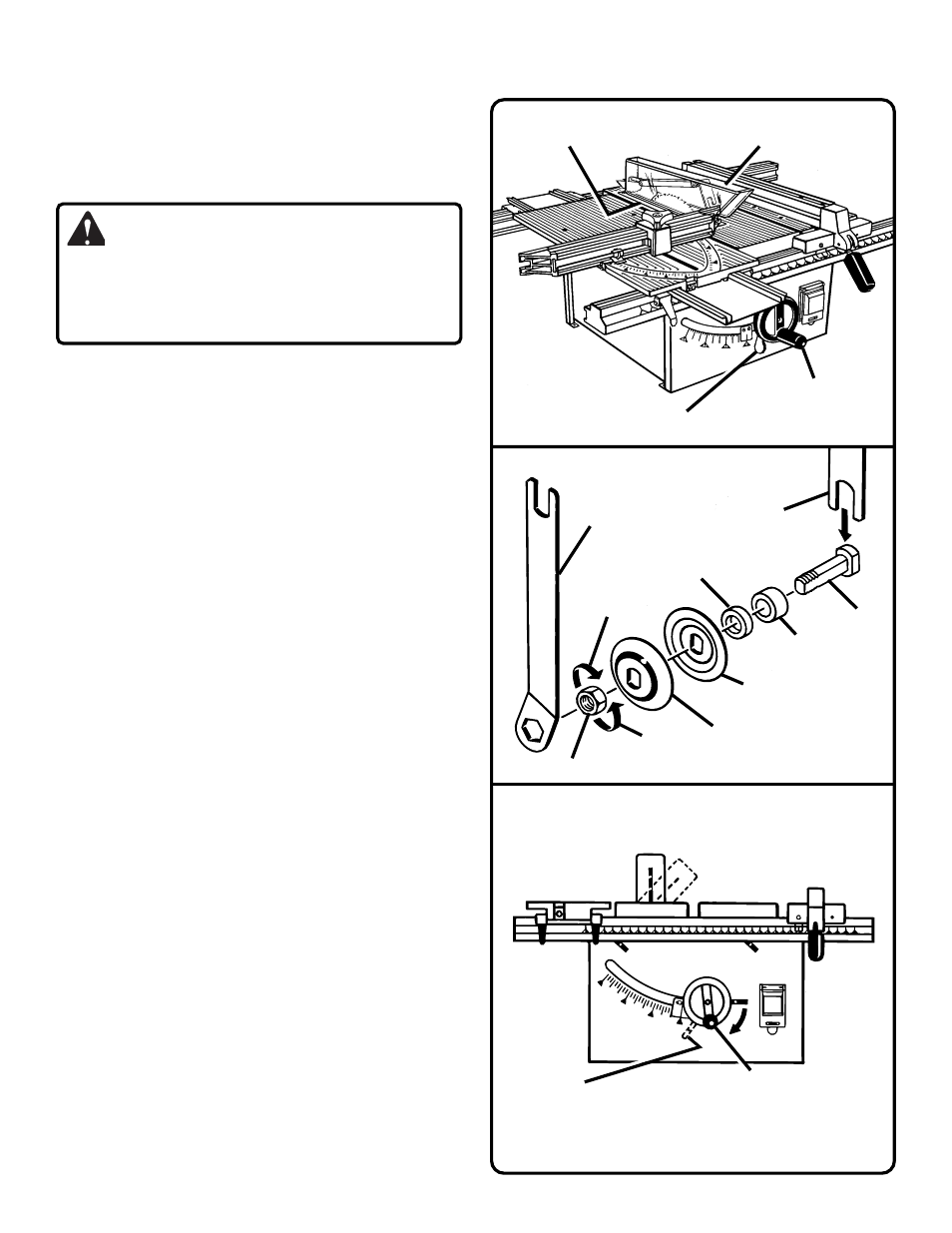

Figura 24: Eje y Arandela
Figura 23: Vista General de la Sierra
PARA INCLINAR LA HOJA,
EMPUJE LA PALANCA DE
BLOQUEO DE BISEL A LA
DERECHA PARA BAJAR LA HOJA, EMPUJE LA
PALANCA DE BLOQUEO DE BISEL A
LA IZQUIERDA Y LA MANIJA DE
AJUSTE DE LA HOJA A LA IZQUIERDA
PARA LEVANTAR LA HOJA EMPUJE
LA PALANCA DE BLOQUEO DE BISEL
A LA IZQUIERDA Y LA MANIJA DE
AJUSTE DE LA HOJA A LA DERECHA
Figura 25: Movimientos de la Hoja
FUNCIONAMIENTO
LLAVE HEX.
PEQUEÑA
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
LLAVE HEX.
GRANDE
PARA
AFLOJAR
TUERCA DEL EJE
PARA
APRETAR
ARANDELA EXTERIOR
DE LA HOJA
ARANDELA INTERIOR
DE LA HOJA
ESPACIADOR
PEQUEÑO
ESPACIADOR
GRANDE
EJE
PARA BLOQUEAR LA HOJA
EN ANGULO EMPUJE LA
PALANCA DE BLOQUEO DE
BISEL A LA IZQUIERDA
PALANCA DE
BLOQUEO DE BISEL
MANIJA DE AJUSTE
DE LA HOJA
PLACA DE
GARGANTA
PROTECTOR
DE LA HOJA
