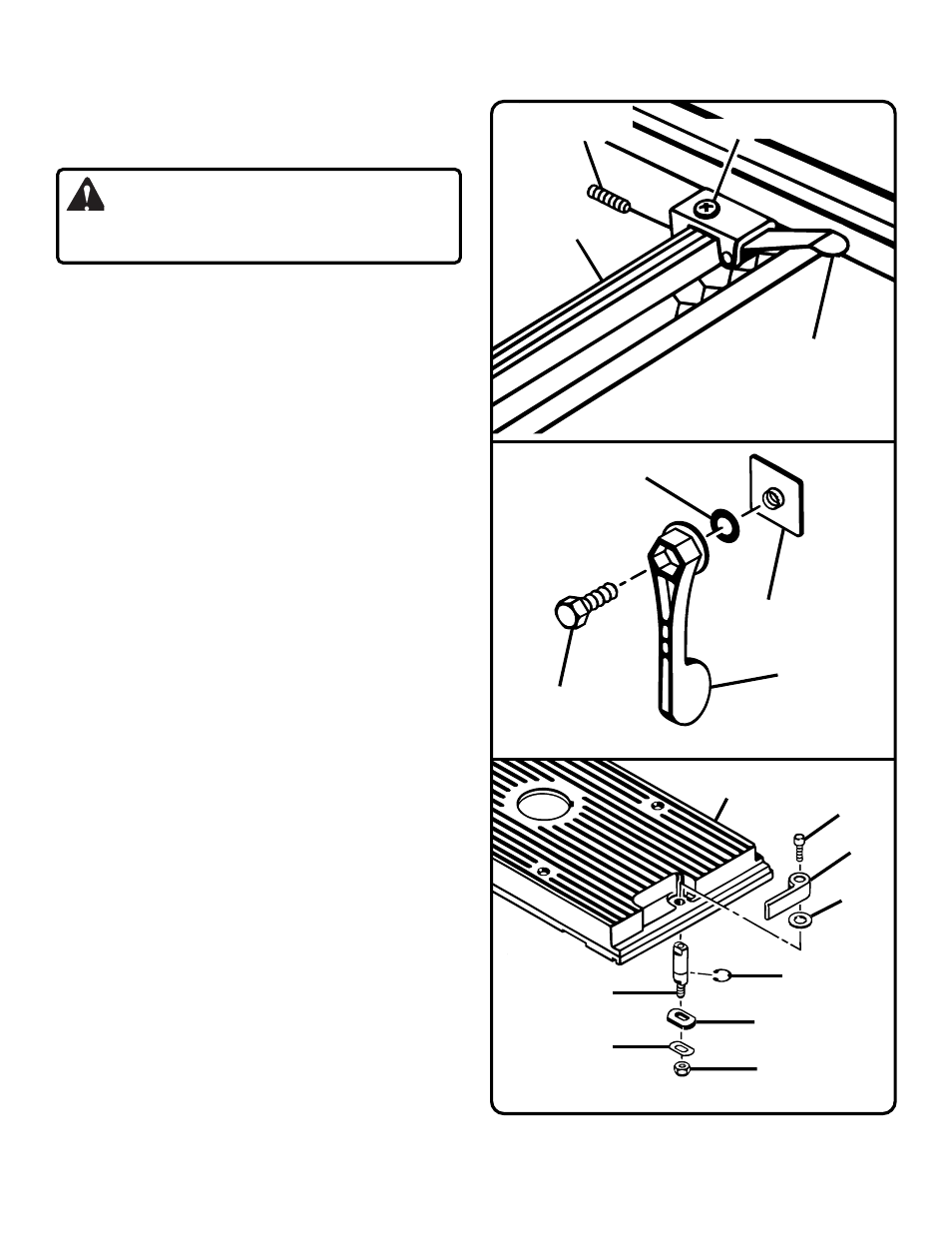

AJUSTE DE LAS GRAMPAS DE BLOQUEO
DE INGLETE
Ver Figura 47.
ADVERTENCIA:
Desenchufe la sierra para evitar la puesta en marcha
accidental.
Las grampas de bloqueo de inglete han sido reguladas en la
fábrica pero pueden necesitar ajuste después de uso prolongado
o si ha ocurrido daño durante el envío. Ajústelas siguiendo los
siguientes pasos:
1. Afloje el tornillo de ajuste situado detrás de cada grampa
de bloqueo.
2. Afloje el tornillo situado en la parte superior de cada
grampa de bloqueo.
3. Levante la grampa de bloqueo a la posición Alta.
4. Empuje la grampa hacia adelante contra el riel delantero
para que quede alineada.
5. Cuando las grampas están correctamente posicionadas,
vuelva a apretar los tornillos y los tornillos de fijación.
6. Empuje la grampa de bloqueo de inglete delantera y
trasera para asegurar la mesa de inglete deslizante.
AJUSTE DE LAS GRAMPAS DEL RIEL
DELANTERO Y TRASERO
Ver Figura 48.
Las grampas de los rieles están ubicadas bajo los rieles y
aseguran que el riel esté firmemente sujeto. Después de uso
prolongado, el perno hexagonal dentro de la grampa puede
necesitar ajuste.
1. Saque la mesa de inglete y la mesa de accesorios.
2. Saque el riel delantero y trasero aflojando las grampas del
riel y deslizando los rieles hacia afuera.
3. Gire cada una de las grampas del riel a la izquierda hasta
que toque o esté en contacto con la parte inferior de la
mesa de la sierra.
4. Apriete la tuerca del sujetador del riel hasta que quede
firme.
5. Afloje la tuerca del sujetador del riel un cuarto (1/4) de
vuelta.
6. Instale nuevamente el riel delantero y revise las grampas
del riel.
AJUSTE DE LA MESA DE ACCESORIOS
Ver Figura 49.
Después de uso prolongado, la mesa de accesorios puede estar
demasiado suelta sobre los rieles. Siga los pasos siguientes
cuando sea necesario hacer ajustes a la mesa de accesorios:
1. Saque la tuerca hexagonal de la palanca usando una llave
de tuercas de 3/8 pulg.
2. Saque la placa de apoyo y la placa de resorte. Gire la placa
de resorte 180
°
y vuelva a instalarla en el eje de la manija.
3. Vuelva a armar todas las piezas y apriete firmemente la
tuerca hexagonal.
NOTA: La placa de resorte provee el uso de los dos
extremos antes de que sea necesario reemplazarla.
TORNILLO
ARANDELA
PERNO DE
MONTAJE HEX.
Figura 48: Ajuste de las Grampas de los Rieles
ARO DE RETEN
PALANCA
EJE DE LA
MANIJA
Figura 49: Ajuste de la Mesa de Accesorios
TORNILLO DE
FIJACION
MANTENIMIENTO
Figura 47: Ajuste de las Grampas de
Bloqueo de Inglete
PLACA DE
RESORTE
MESA DE
ACCESORIOS TORNILLO DE
CASQUETE
ARANDELA
RIEL
DELANTERO
GRAMPA DE BLOQUEO
DE INGLETE
TUERCA DEL
SUJETADOR DEL RIEL
GRAMPA DEL
RIEL
TUERCA HEX.
PLACA DE
APOYO
