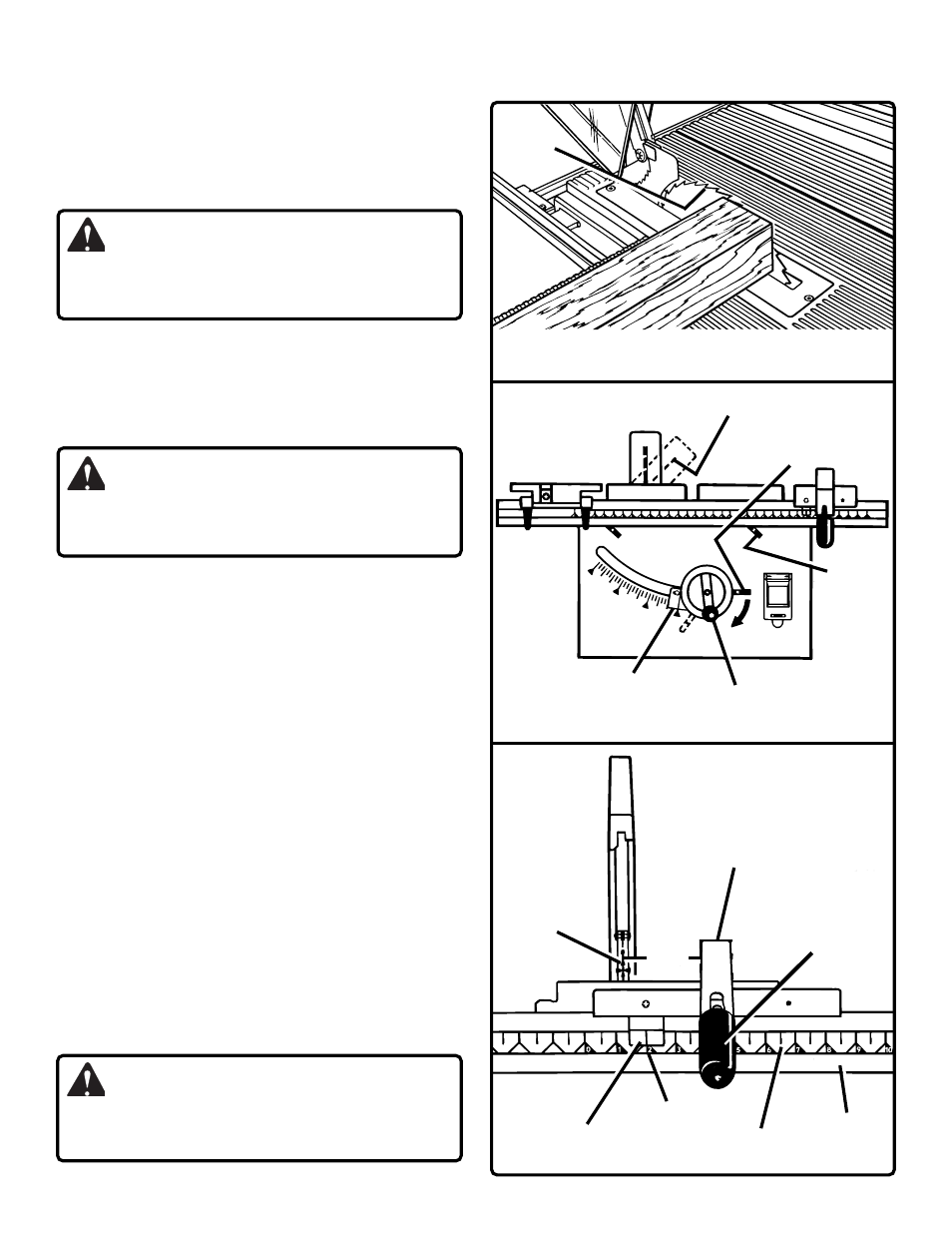

Figura 34: Regulación del Indicador de la Escala
RIEL
DELANTERO
Figura 32: Altura Correcta de la Hoja
INDICADOR
DE BISEL
PALANCA DE
BLOQUEO DE BISEL
Figura 33: Inclinación de la Hoja
MANIJA
DE BLOQUEO
GUIA DE CORTE
AL HILO
HOJA INCLINADA
FUNCIONAMIENTO
ESPACIO
ENTRE
DIENTES
AJUSTE DE LA ALTURA DE LA HOJA
La altura de la hoja debe ser ajustada de modo que los puntos
exteriores de la hoja se encuentren aproximadamente 3 mm a
6 mm (1/8 pulg. a 1/4 pulg.) más altos que la pieza de trabajo,
pero los puntos más bajos (espacio entre los dientes) deben
estar más abajo que la superficie superior.
Ver Figura 32.
ADVERTENCIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y funcionando
correctamente para evitar lesiones personales graves.
1. Empuje la palanca de bloqueo de bisel a la izquierda al
modo de elevación.
2. Levante la hoja girando la manija de ajuste de la hoja a la
derecha o bájela girando la manija a la izquierda.
AJUSTE DE LA INCLINACION DE LA HOJA
Ver Figura 33.
ADVERTENCIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y funcionando
correctamente para evitar lesiones personales graves.
1. Empuje la palanca de bloqueo de bisel a la derecha para
el modo de Inclinación.
2. Incline la hoja girando la manija de ajuste de la hoja hasta
que el indicador de bisel muestre el ángulo correcto.
3. Coloque nuevamente la palanca de bloqueo de bisel
firmemente a la izquierda para bloquear el ángulo, a la vez
que sujeta la manija de ajuste de la hoja en su lugar.
REGULACION DE LA ESCALA EN RELACION
A LA HOJA
La escala puede usarse de 0 a 24 pulg. (0 a 610 mm) al lado
derecho de la hoja y 0 a 21 pulg. (0 a 533 mm) a la izquierda de
la hoja. El operador puede selecionar cualquier dimensión
deseada dentro de estos límites. Use los siguientes pasos para
regular la escala en relación con la hoja y con el indicador de la
escala. Comience con la hoja en el ángulo cero (vertical).
Ver
Figura 34.
1. Afloje la guía de corte al hilo levantando la manija de
bloqueo.
2. Usando una escuadra de carpintero, coloque la guía de
corte al hilo a 2 pulg. (51 mm) del borde de la hoja.
3. Afloje el riel delantero y el riel trasero levantando las
abrazaderas del riel delantero y trasero.
Ver Figura 33.
4. Ajuste el riel delantero hasta que la marca de 2 pulg.
(51 mm) quede colocada bajo el indicador de la escala.
Alinee el riel trasero según el riel delantero.
5. Apriete los rieles y revise la medida y la guía de corte al hilo
en ambas direcciones.
ADVERTENCIA:
Después de apagar la herramienta la hoja continúa girando
libremente. Se puede producir una lesión personal grave si
las manos tocan la hoja.
GRAMPA
DEL RIEL
MANIJA DE
AJUSTE DE LA HOJA
HOJA
MARCA DE
2 PULG. (51 MM)
ESCALA
INDICADOR
DE LA ESCALA
2 PULG.
(51 MM)
