Página 25
PARA HACER UN CORTE TRANSVERSAL EN
BISEL
Ver Figura 40.
Se recomienda que usted coloque la pieza que va ser cortada en
el lado izquierdo de la hoja y que haga un corte de prueba en un
resto de madera.
ADVERTENCIA:
Asegúrese de que el conjunto del protector de la hoja esté
instalado en su lugar y funcionando correctamente para
evitar lesiones personales graves.
1. Saque la guía de corte al hilo levantando la manija de
bloqueo.
2. Coloque la palanca de bloqueo de bisel a la derecha para el
modo de Inclinación. Gire la manija de ajuste de la hoja
hasta que el indicador de bisel esté en el ángulo deseado.
Empuje la palanca de bloqueo de bisel firmemente a la
izquierda para bloquear el ángulo.
3. Regule la hoja a la altura correcta para la pieza de trabajo.
4. Afloje la grampa de ajuste en la guía de inglete. Coloque la
guía de inglete a 90 grados ya sea con el tope rápido o con
la escala de inglete.
5. Asegúrese de que la guía de inglete no toque la hoja cuando
esté avanzando la madera hacia la hoja. Haga una pasada
de prueba de la mesa de inglete. El extremo de la guía de
inglete no debe tocar la hoja. Afloje la grampa de ajuste para
alejarla de la hoja si es necesario.
GUIA DE
INGLETE GRAMPA DE
AJUSTE

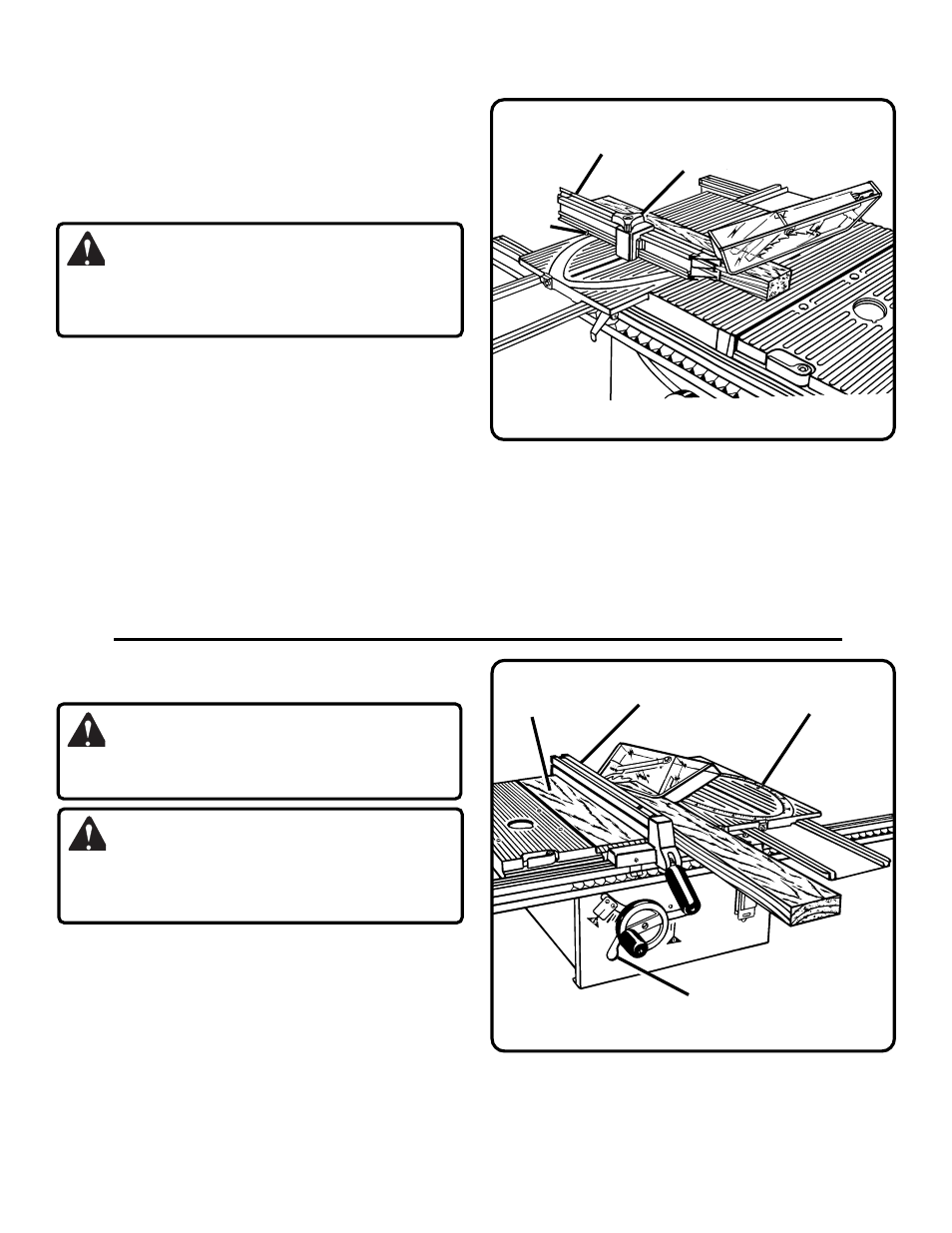

Figura 40: Corte Transversal en Bisel
Figura 41: Corte al Hilo en Bisel
FUNCIONAMIENTO
NOTA: El inserto de madera debe ser sujeto con tornillos de
madera desde la parte inferior, a través de los dos agujeros
que existen en la pieza fundida. Sujete firmemente el
insertode madera entre la mesa de accesorios y la mesa de
la sierra.
4. Coloque la mesa de inglete en el lado derecho de la hoja y
bloquee firmemente.
CORTE AL HILO EN BISEL
Ver Figura 41.
ADVERTENCIA:
La guía de corte al hilo debe estar en el lado izquierdo de la
mesa para evitar que atrape la madera y cause retroceso.
ADVERTENCIA:
Asegúrese de que el conjunto del protector de la hoja esté
instalado en su lugar y funcionando correctamente para
evitar lesiones personales graves.
Se recomienda que haga cortes de prueba en restos de madera.
Antes de hacer este corte, use restos de madera para hacer un
inserto de 127 mm (5 pulg.) de ancho por 559 mm (22 pulg.) de
largo y 19 mm (3/4 pulg.) de grosor. También puede hacer otros
que tengan más de 5 pulg. de ancho.
1.
Saque la guía de inglete, mesa de inglete y la mesa de
accesorios.
2. Vuelva a colocar la mesa de accesorios en el lado izquierdo
de la hoja. NO la bloquee.
3. Coloque el inserto de madera entre la mesa de accesorios
y la mesa de la sierra para apoyar la pieza de trabajo.
Ver
Figura 41 . Asegure el inserto de madera con los tornillos
como se indica. Ajuste la mesa de accesorios firmemente
contra el inserto de madera y bloquee firmemente.
TOPE
RAPIDO
GUIA DE
CORTE AL HILO INSERTO
DE MADERA
PALANCA DE
BLOQUEO DE BISEL
MESA DE
INGLETE
6. Coloque un apoyo (a la misma altura de la mesa de la sierra)
detrás de la sierra para la pieza cortada.
7. Asegúrese de que la madera no esté tocando la hoja antes
de poner en marcha la sierra.
8. Deje que la hoja adquiera velocidad antes de mover la mesa
de inglete para alimentar la pieza de trabajo a la hoja.
9. Sujete el trabajo firmemente con ambas manos y empuje la
mesa de inglete para alimentar el trabajo en la hoja.
