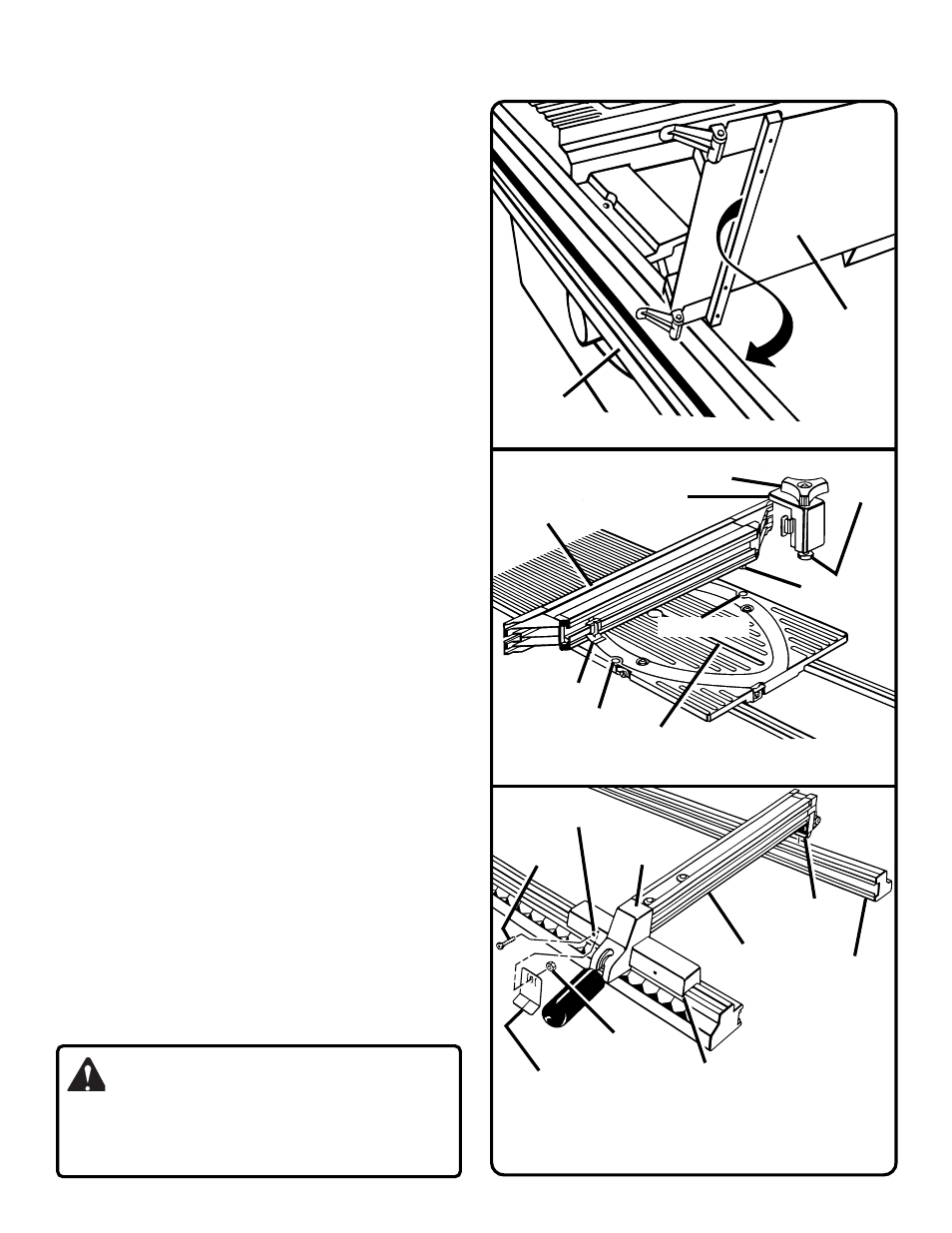

Figura 12: Instalación de la Guía de Corte al Hilo
Figura 11: Instalación de la Guía de Inglete
MONTAJE
EJE DE GUIA
GRAMPA DE
AJUSTE
Figura 10: Instalación de la Base de la Mesa de Inglete
PERNO
DE
FIJACION
LABIO
DELANTERO
PARA INSTALAR LA MESA Y LA GUIA DE
INGLETE
1. Instale la mesa de inglete deslizante sobre el riel delantero y
trasero.
Ver Figura 10. Verifique si se desliza fácilmente en los
rieles. Empuje hacia abajo uniformemente ambas abrazaderas
delanteras de bloqueo del inglete en cada lado para asegurar
la mesa. Repita para las dos abrazaderas traseras de bloqueo
del inglete.
NOTA: NO fuerce las abrazaderas de bloqueo de inglete
completamente hacia abajo. Apriételas solamente a la posición
de asiento plano.
2. Para instalar el portaguía de inglete a la guía de inglete afloje
el perno de fijación girando la grampa de ajuste (el botón en
la parte superior) a la izquierda. Asegúrese de que la grampa
de ajuste esté lo suficientemente suelta de modo que el perno
pueda deslizarse libremente por la ranura de la mesa. Deslice
las lengüetas en las ranuras en la guía de inglete.
Ver
Figura 11.
3. Instale la guía de inglete en la mesa de inglete colocando el eje
de guía (debajo de la guía de inglete) en el orificio "A" o "B".
(El orificio "A" es el más cercano a la hoja.) Al mismo tiempo
coloque el perno de fijación en la ranura. Asegure la grampa
de ajuste, pero no la apriete.
NOTA: El orificio "A" debe ser usado para pedazos cortos de
madera y el orificio "B" debe ser usado para pedazos de
madera largos o anchos.
4. Ajuste el indicador de inglete según la escala.
5. Apriete firmamente la grampa de ajuste.
PARA INSTALAR LA MESA DE ACCESORIOS
Y LA GUIA DE CORTE AL HILO
1. Coloque la mesa de accesorios sobre el riel delantero y
trasero, haciendo calzar el labio en la ranura superior del riel
trasero. Coloque la ranura en el lado inferior de la mesa de
accesorios en el riel delantero y apriete firmemente la palanca.
2. Saque el indicador de la escala de la bolsa plástica e instálelo
a cualquier lado de la guía de corte al hilo. El tornillo de cabeza
cilíndrica (#8-32 x 1/2 pulg. ) se coloca en el lado exterior del
bloque delantero. El indicador de la escala y la tuerca hexagonal
(#8-32) se colocan immediatamente detrás del labio delantero
del bloque delantero.
3. Para instalar la guía de corte al hilo, coloque el labio trasero
en el riel trasero y tire levemente hacia el frente de la sierra.
Haga descender el extremo delantero sobre las superficies de
la guía sobre el riel delantero. Verifique que la acción
deslizante sea suave. Gire la manija de bloqueo hacia abajo
para alinear y asegurar automáticamente la guía. Cuando la
guía está firmemente bloqueada, la manija de bloqueo debe
quedar dirigida hacia abajo.
C. CONJUNTO DE LA HOJA Y EL
PROTECTOR
ADVERTENCIA:
No conecte al suministro de energía hasta que no se haya
completado el montaje. De lo contrario puede producirse la
puesta en marcha accidental y causar una posible lesión
grave.
