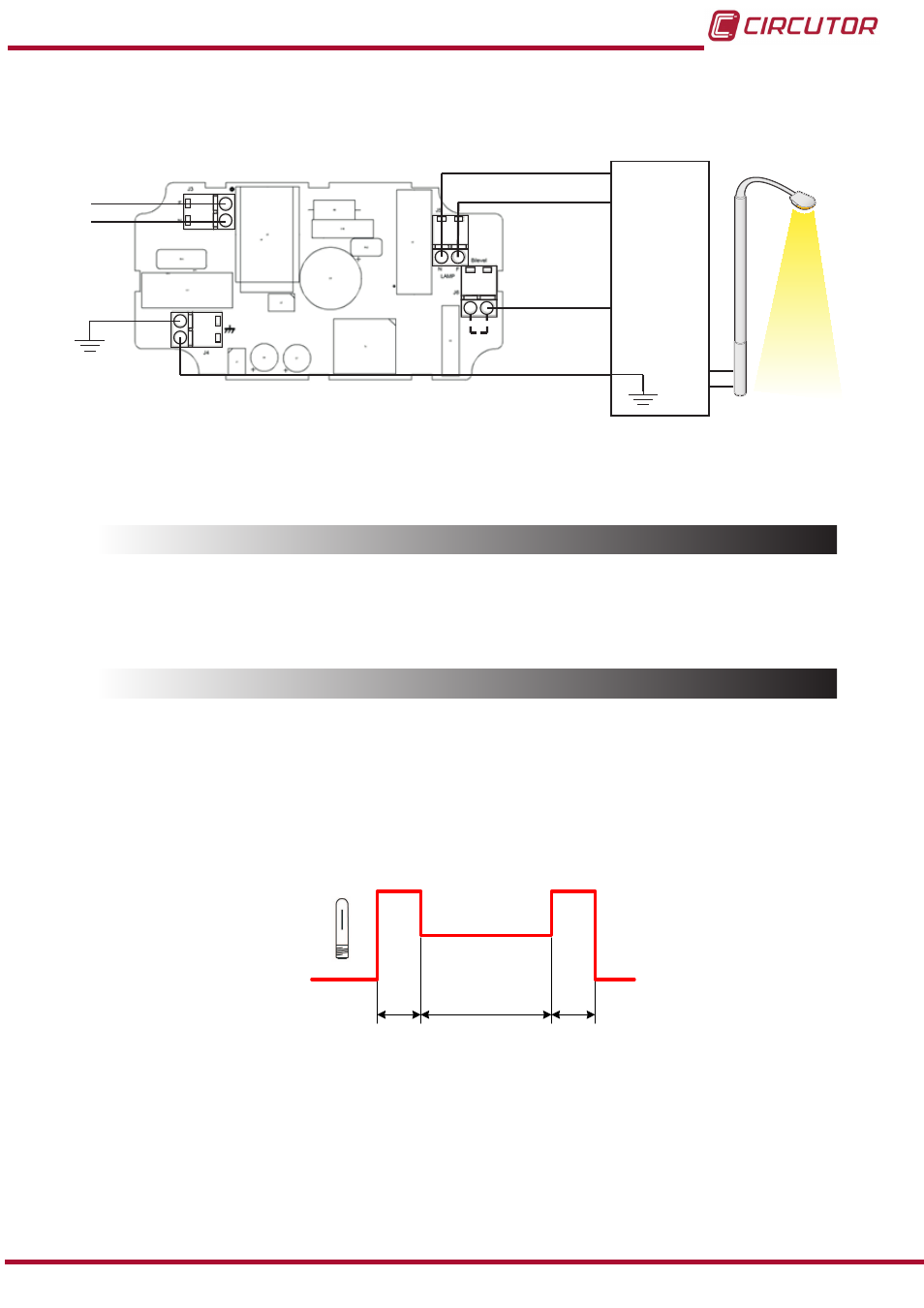

5�1�4� ESQUEMA DE CONEXIONADO
J3
J4
J5
J6
L
N
L
L
N
N
Control
Doble nivel
Balasto
Alimentación
Power supply
Ballast
2-level
control
*
* Conectado internamente
Internally connected
Figura 83:Esquema de conexionado CirLAMP Nodo DN�
5.2.- CONEXIÓN CON CirLAMP MANAGER
La conexión con el CirLAMP Manager se realiza a través de la red eléctrica utilizando la tec-
nología PLC. ( ver “4.3.- PLC”)
5.3.- FUNCIONAMIENTO
5�3�1� INTERVALOS DE TRABAJO
El CirLAMP Nodo DN se conecta a un balasto o driver de doble nivel, donde se pueden definir
2 intervalos de trabajo diferentes.
Cada intervalo de trabajo viene definido por el valor de la potencia de salida y el periodo de
tiempo del intervalo.
T1 T2 T3
100%
50%
0%
Figura 84:Funcionamiento de un balasto de doble nivel�
En la Figura 84 se muestra un ejemplo de funcionamiento con balasto o driver de doble nivel:
El dispositivo, al alimentarse, comienza a trabajar entregando el 100% de la potencia a la lám-
para durante el tiempo definido T1.
Pasado este tiempo, entramos en el intervalo T2, dónde la potencia que se entrega a la lám-
para es del 50%.
