CIRCUTOR CIRLAMP Series - Manual (Página 80)

6�1�4� ESQUEMA DE CONEXIONADO
J3
J4
J5
J6
L
N
L
L
N
N
Control
1...10V
Balasto
Alimentación
+
-
-
+
Power supply
Ballast

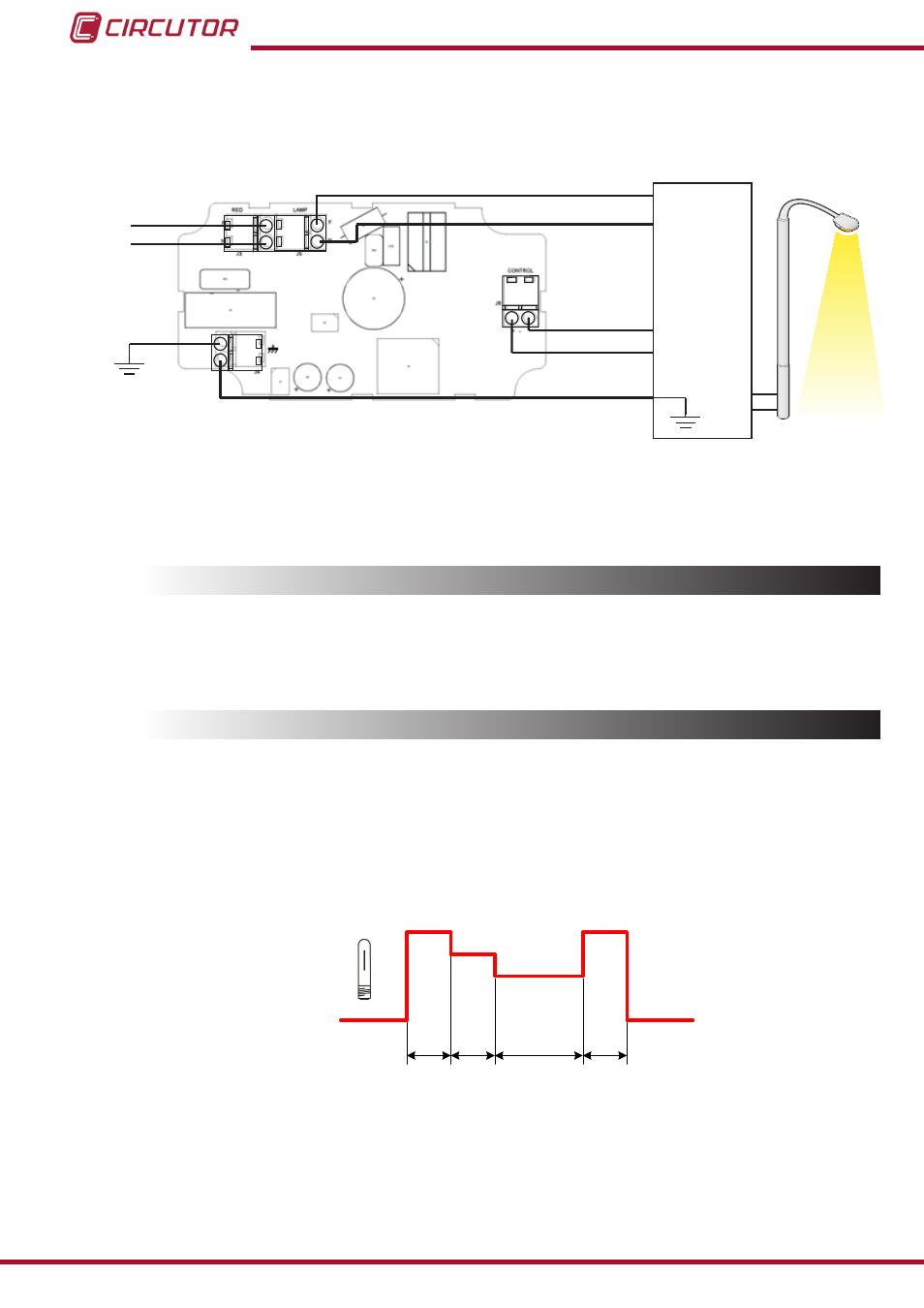

Figura 88:Esquema de conexionado CirLAMP Nodo 1���10V�
6.2.- CONEXIÓN CON CirLAMP MANAGER
La conexión con el CirLAMP Manager se realiza a través de la red eléctrica utilizando la tec-
nología PLC. ( ver “4.3.- PLC”)
6.3.- FUNCIONAMIENTO
6�3�1� INTERVALOS DE TRABAJO
El CirLAMP Nodo 1���10V se conecta a un balasto de control 1-10V, donde se pueden definir
4 intervalos de trabajo diferentes.
Cada intervalo de trabajo viene definido por el valor de la potencia de salida y el periodo de
tiempo del intervalo.
T1 T2 T3 T4
100%
75%
50%
0%
Figura 89:Funcionamiento de un balasto 1-10V�
En la Figura 89 se muestra un ejemplo de funcionamiento con balasto o driver de 1-10V:
El dispositivo, al alimentarse, comienza a trabajar entregando el 100% de la potencia a la lám-
para durante el tiempo definido T1.
