8.2.- FUNCIONAMIENTO
El M8I8O es un módulo de expansión del CirLAMP Manager que permite detectar 8 entradas
digitales y gestionar 8 salidas de relé.
Ver “4�6�9� MENÚ CirLAMP MANAGER : ENTRADAS Y SALIDAS” para configurar las entradas y
salidas del módulo.
8�2�1� LEDs
M8I8O dispone de 17 LEDs de indicación,
C.IN
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
PWR
C.OUT
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
OUT7
OUT8
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
OUT7
OUT8
PWR
IN2
IN3
IN4
IN5
IN6
IN7
IN8
IN1
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
OUT7
OUT8

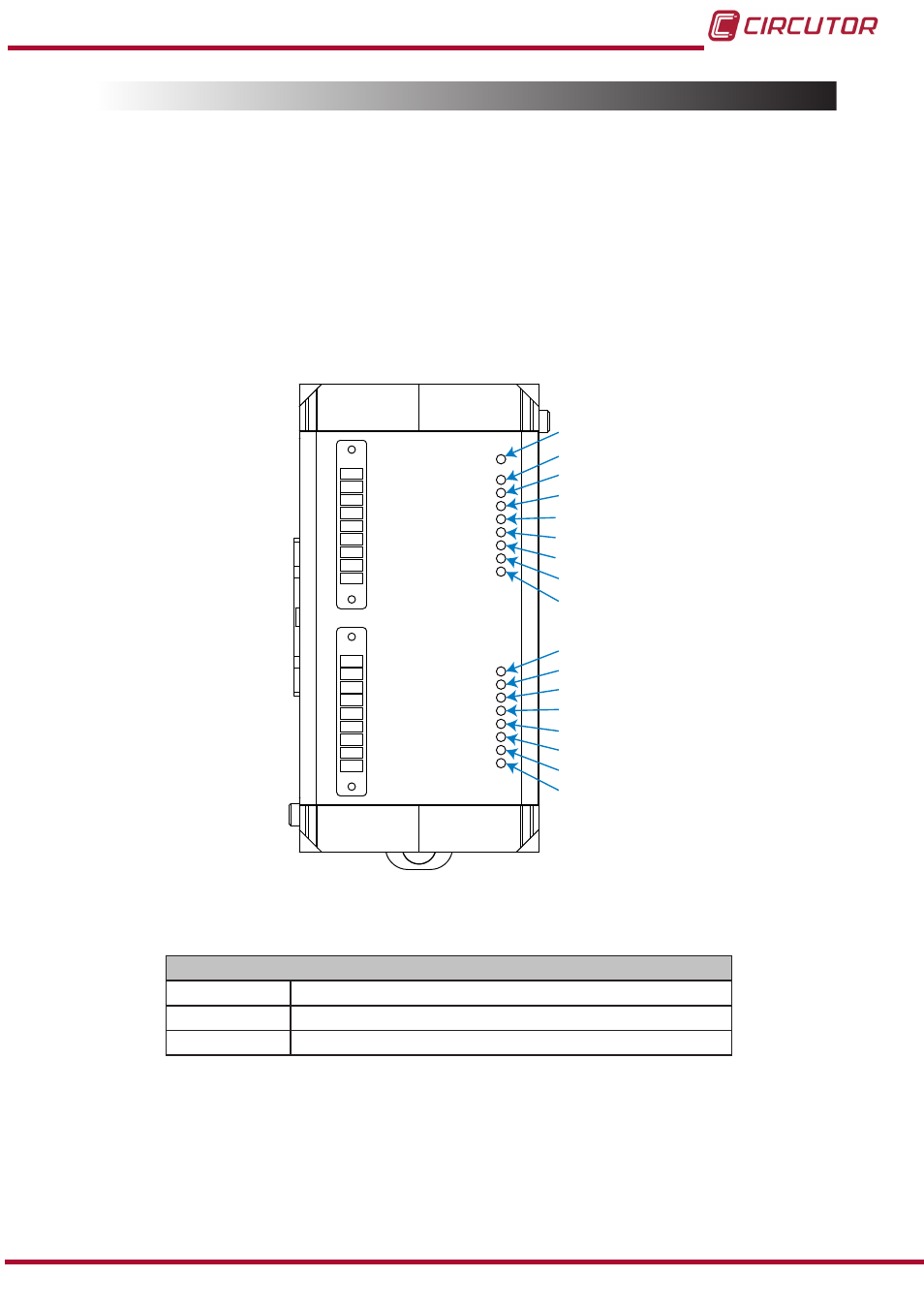

Figura 99: LEDs del M8I8O�
Tabla 89:Relación de LEDs del M8I8O�
LEDs
PWR Equipo alimentado
INx Indica que la entrada x está activada
OUTx Indica que la salida x está activada
