7�- CirLAMP Nodo DALI
7.1.- INSTALACIÓN DEL EQUIPO
7�1�1� RECOMENDACIONES PREVIAS
Ver aparato
“4�1�1� RECOMENDACIONES PREVIAS”�
7�1�2� INSTALACIÓN
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación
de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por completo su instalación.
El equipo dispone de dos bornes prensaestopas/pasamuros (
):
Entrada de los cables de alimentación.
Salida hacia la lámpara y balasto.
Para realizar la instalación es necesario abrir el equipo, para ello desatornillar los 4 torni-
llos frontales.
Entrada alimentación
Salida hacia la lámpara
Tornillo

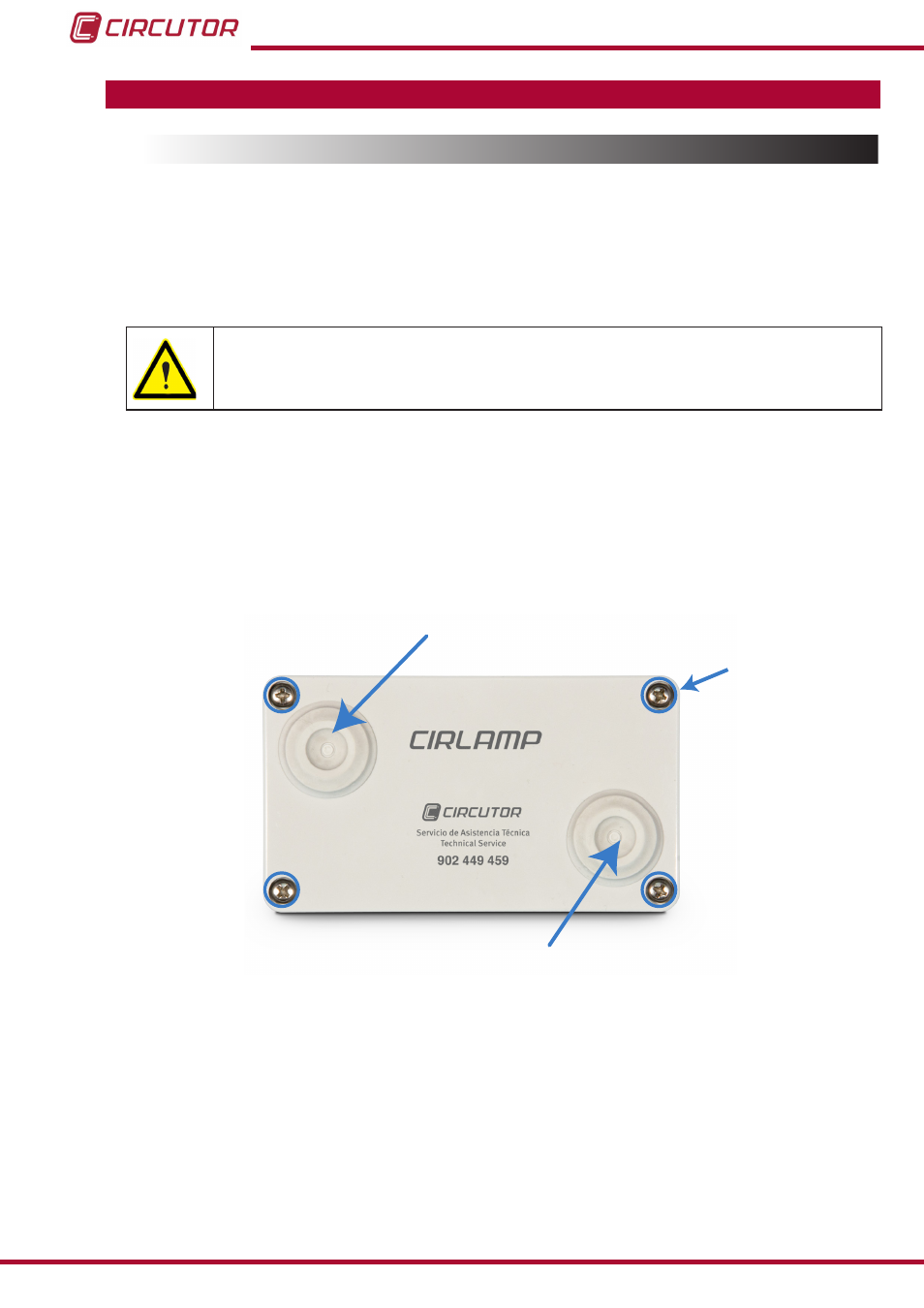

Figura 90:Posición de los bornes prensaestopas y tornillos del CirLAMP DALI
�
Realizar la conexión del equipo con mangueras de 5 x 2.5 mm
2.
Para pasar las mangueras por los bornes prensaestopas, asegurando el grado de protec-
ción IP65 del equipo, es necesario agujerear el prensaestopas, desde la parte exterior de
la caja, con un punzón de 3 mm
2
