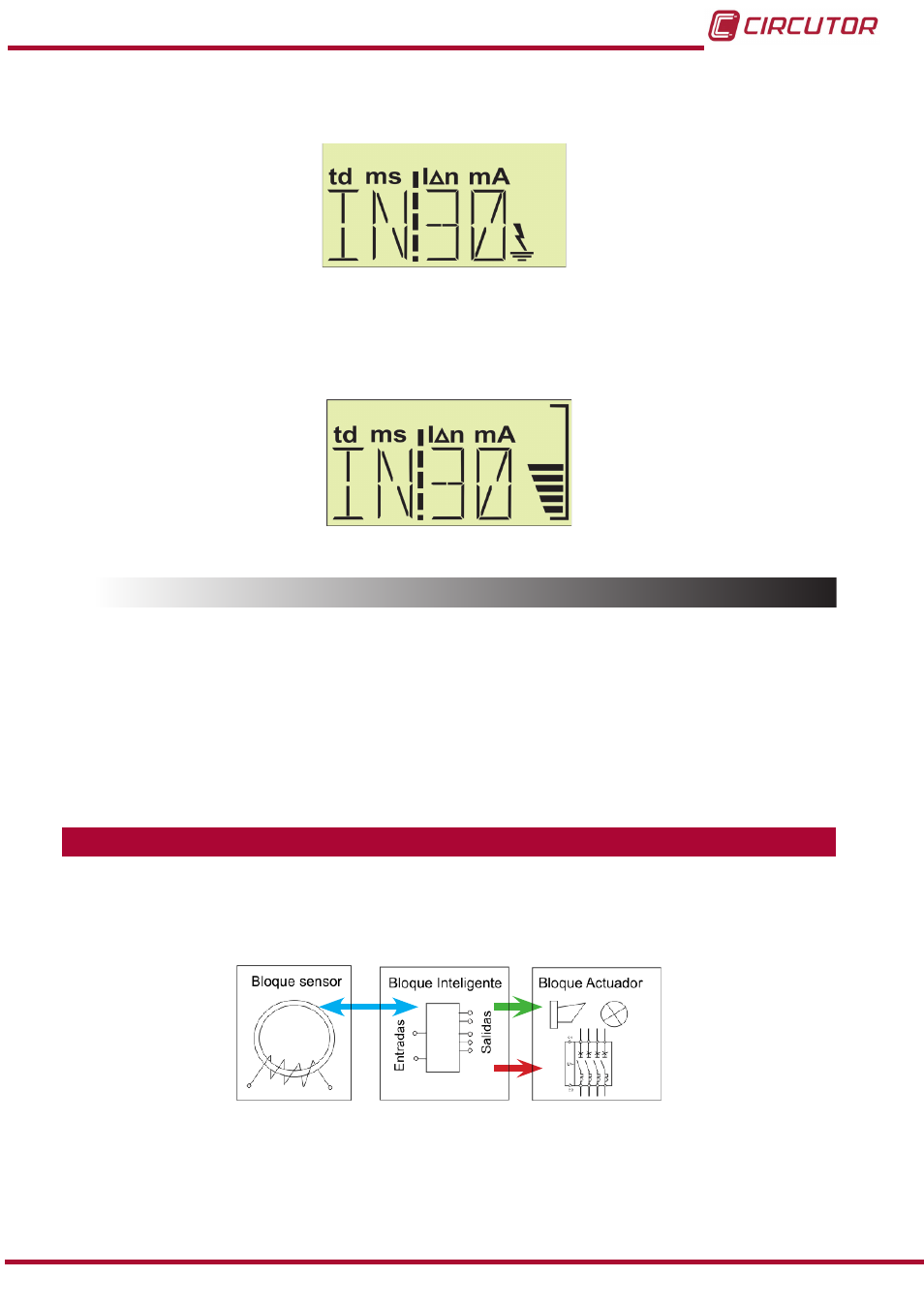

En el caso que se estuviese detectando algún nivel de fuga, en el mismo LCD se incorpora
el símbolo de fuga a tierra, (
)�
Figura 6: Pantalla de protección diferencial con una fuga�
Y por último, en el caso que estuviese configurado el relé AUX como prealarma,visualizamos
la siguiente pantalla, (
Figura 7:Pantalla de protección diferencial con prealarma
4.2.- SETUP BÁSICO
Una vez finalizada la conexión de equipo es necesario realizar la programación de este en
función de las características de la instalación.
Los parámetros básicos a programar son:
- Ajustar la corriente de disparo.
- Ajustar el tiempo de retardo en el disparo.
- Seleccionar la frecuencia de la instalación a supervisar.
5�- FUNCIONAMIENTO
El equipo
RGU-2 contribuye al control del nivel de aislamiento eléctrico en una instalación
controlando la intensidad de la corriente de fuga.
La detección y medida de la corriente diferencial la realiza un sensor externo. Dentro de la
gama actual de sensores,
Circutor dispone de los siguientes modelos para poder actuar con
el equipo :
WG/WGS/WGC/TP-WG.
RGU-2
11
Manual de Instrucciones
Rele diferencial RGU-2
