CIRCUTOR RGU2 Series - Manual (Página 16)

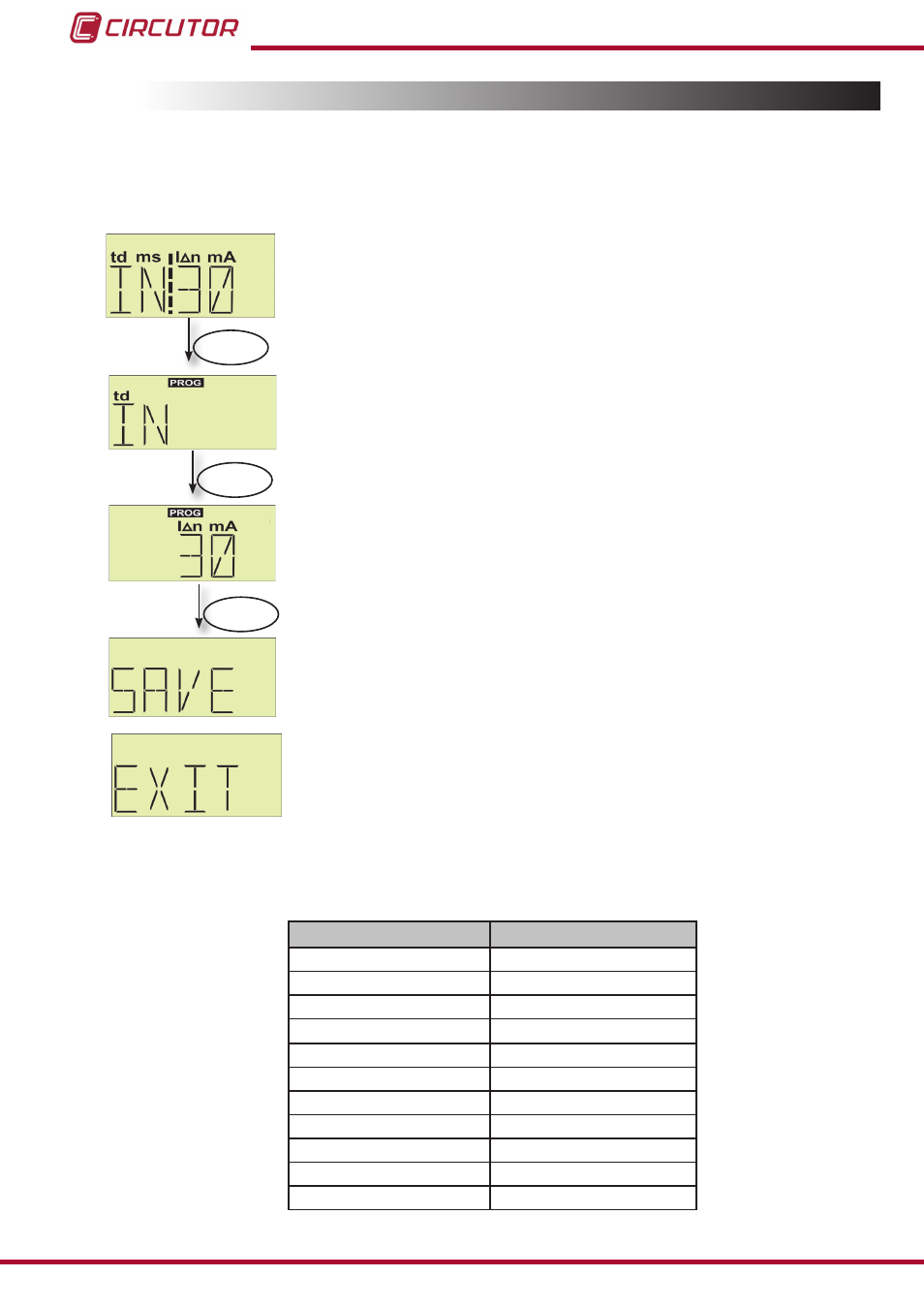

PROG
Tiempo de retardo en el disparo, t d
Visualizamos el valor actual en parpadeo, pulsando progresivamente
la tecla RESET nos movemos por todos los posibles valores de pro-
gramación ( Tabla 3 ).
Validamos con la tecla PROG�
PROG
Corriente de disparo, t d
Visualizamos el valor actual en parpadeo, pulsando progresivamente
la tecla RESET nos movemos por todos los posibles valores de pro-
gramación ( Tabla 3 ).
Validamos con la tecla PROG�
Si hemos realizado cambios, visualizamos SAVE durante 3 segun-
dos y el equipo sale de las pantallas de programación.
Si no hemos realizados cambios, visualizaremos EXIT durante 3
segundos y el equipo sale de las pantallas de programación.
PROG
Nota: Si llegamos al último valor a configurar de la Corriente de disparo y no pulsamos la tecla
de validación PROG, pasados 5 segundos el equipo sale de las pantallas de programación sin
grabar los cambios.
Tabla 3:Relación de Corrientes y Tiempos de disparo a programar�
Corriente de disparo IΔn Tiempo de disparo td
30mA IN ( Instantaneo ) (1)
0.1A SE (Selectivo) (1)
0.3A 0.1s
0.5A 0.2s
1A 0.3s
2A 0.5s
3A 0.8s
5A 1s
2s
3s
5s
(1) Las curvas de disparo están en el anexo A
5.6.- PROGRAMACIÓN
5�6�1 CORRIENTE DE DISPARO I Δ n y TIEMPO DE RETARDO EN EL DISPARO t d
Para programar la corriente y el tiempo de retardo en el disparo hay que estar visualizando la
pantalla de protección diferencial y pulsar la tecla PROG durante 2 segundos
16
Rele diferencial RGU-2
Manual de Instrucciones
