5�6�3 FRECUENCIA Y ESTADO DE LOS CONTACTOS DE LOS RELÉS DE SALIDA

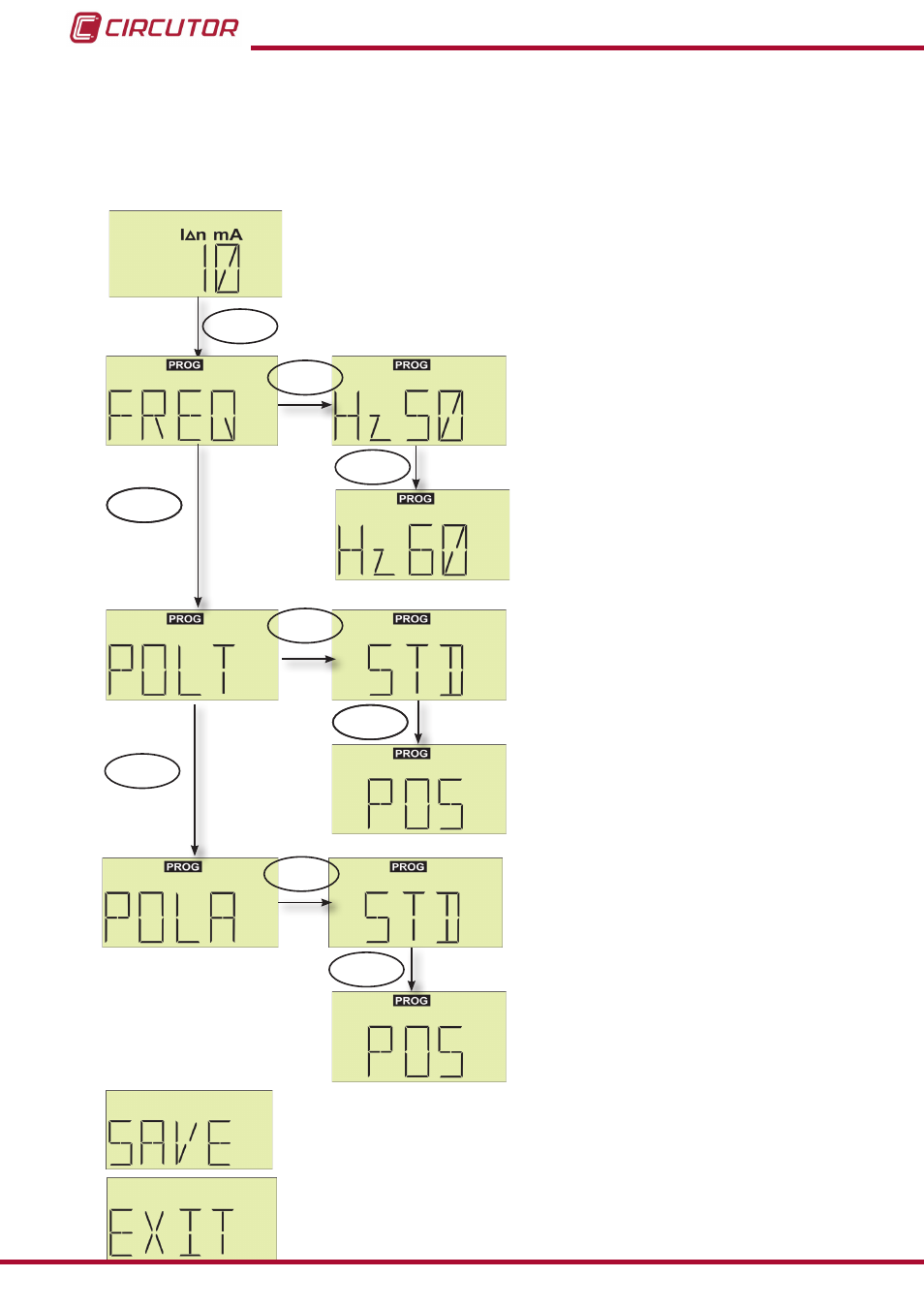

Para programar la frecuencia y el estado de los contactos de los relés de salida, TRIP y AUX,
hay que estar visualizando la pantalla de corriente instantánea y pulsar la tecla PROG duran-
te 2 segundos.
PROG
PROG
PROG
PROG
RESET RESET
RESET RESET
RESET
RESET
RESET
Frecuencia (50Hz por defecto)
Seleccionamos el valor de frecuencia entre
los dos posibles valores, 50Hz o 60Hz.
Validamos con la tecla PROG�
Estado del contacto del rele TRIP
( STD por defecto)
STD: Estado estándard NC/NA
POS: Estado de seguridad positiva NA/NC
Al activar esta opción en todas las panta-
llas que se refieren al rele TRIP aparece el
signo +.
Validamos con la tecla PROG�
Estado del contacto del rele AUX
( STD por defecto)
STD: Estado estándard NA.
POS: Estado de seguridad positiva NC.
Al activar esta opción en todas las panta-
llas que se refieren al rele AUX aparece el
signo +.
Validamos con la tecla PROG�
Si hemos realizado cambios, visualizamos SAVE durante 3 segun-
dos y el equipo sale de las pantallas de programación.
Si no hemos realizados cambios,o el teclado está inactivo durante 5
segundos visualizaremos EXIT durante 3 segundos y el equipo sale de
las pantallas de programación.
