Por defecto en el display se muestra:
- IΔn, La corriente de disparo ajustado y las unidades asociadas.
- td, El tiempo de retardo en el disparo ajustado y las unidades asociadas.
- Símbolo de prealarma (cuando está activada).
El equipo dispone de diferentes pantallas que se pueden dejar fijas como visualización del
equipo:

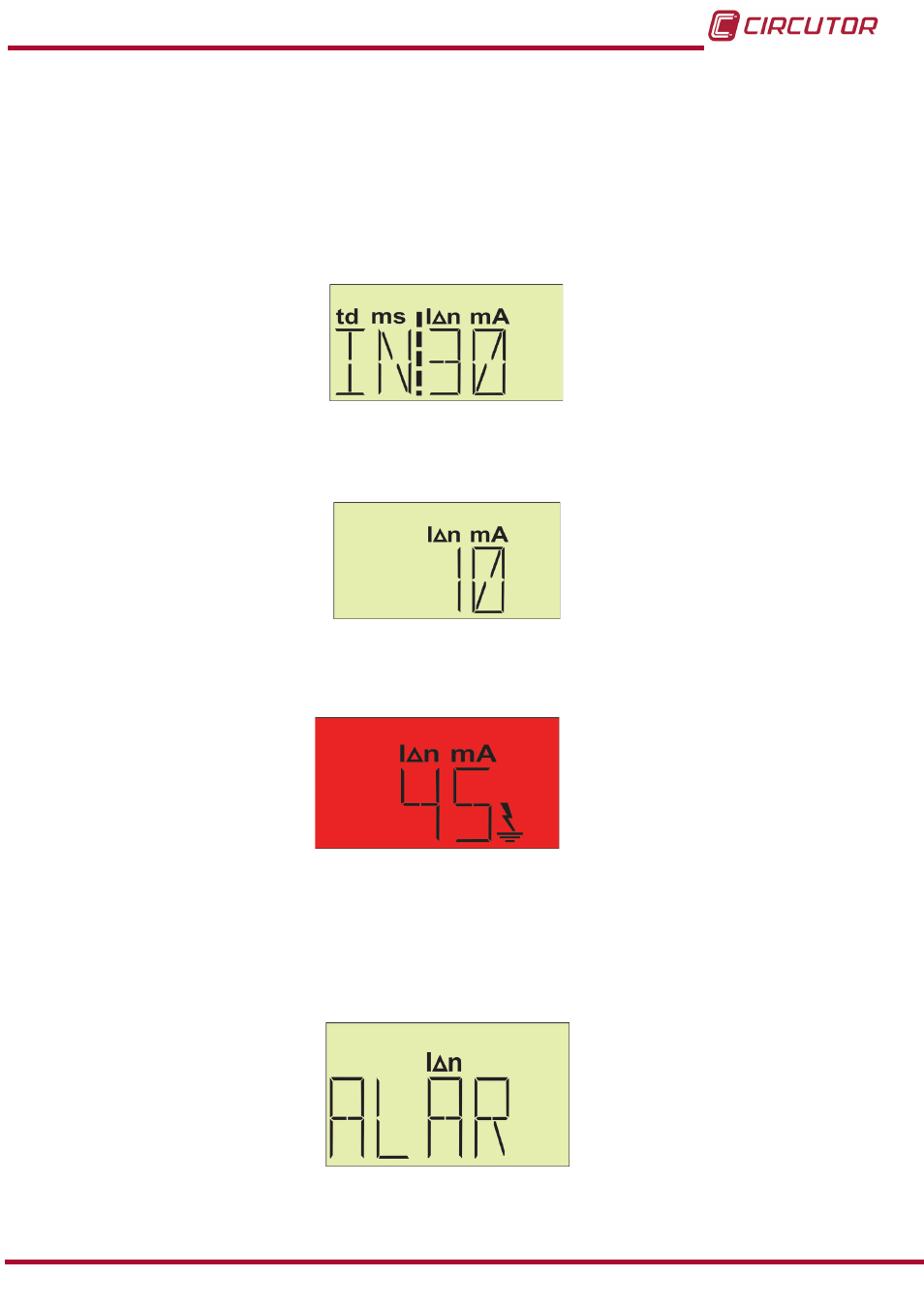

Pantalla de protección diferencial ( Figura 9 )
Figura 9:Pantalla de protección diferencial
Pantalla de la corriente instantánea ( Figura 10 )
Figura 10:Pantalla de corriente instantánea
En caso de que la protección se haya disparado, visualizaremos el valor de la corriente de
disparo ( Figura 11 ):
Figura 11: Pantalla de la corriente de disparo ( Ejemplo: disparo por corriente de 45mA)
También pueden aparecer pantallas flotantes, se visualizan durante 5 segundos, y después
vuelven a la pantalla fija activa, como:
Pantalla de prealarma en el rele AUX ( Figura 12 )
Figura 12:Pantalla de prealarma
