M98228201-01-14A
computer MAX 6 / computer MAX 12
- 12 -
4.2.3
Secciones de cable y protecciones
El circuito de alimentación debe estar protegido con fusibles tipo gl (IEC 269) o tipo M (IEC 127) de
calibre comprendido entre 0.5 y 2 A. Debe preverse un interruptor magnetotérmico o dispositivo
equivalente para poder conectar y desconectar todos los circuitos de mando del equipo (alimentación del
computer más los circuitos de relés y bobinas de contactores) de la red de alimentación. El interruptor
debe instalarse en el propio equipo y ser fácilmente accesible. El circuito de alimentación de tensión así
como los circuitos de contactos de relés se deben conectar con cable de sección mínima de 1,5 mm
2
.
Los cables de secundario del transformador de corriente (TC) deben tener una sección mínima de 2,5
mm
2
. Para distancias entre el TC y el regulador superiores a 25 m debe aumentarse esta sección a
razón de 1 mm
2
por cada 10 m.
4.2.4
Esquemas de conexión
computer MAX 6
COM
0
1
2
3
4
5
6
A
B
S1
S2
C
D
RELÉS C1..C6
ALIMENTACIÓN Y
MEDIDA
V
P1
P2

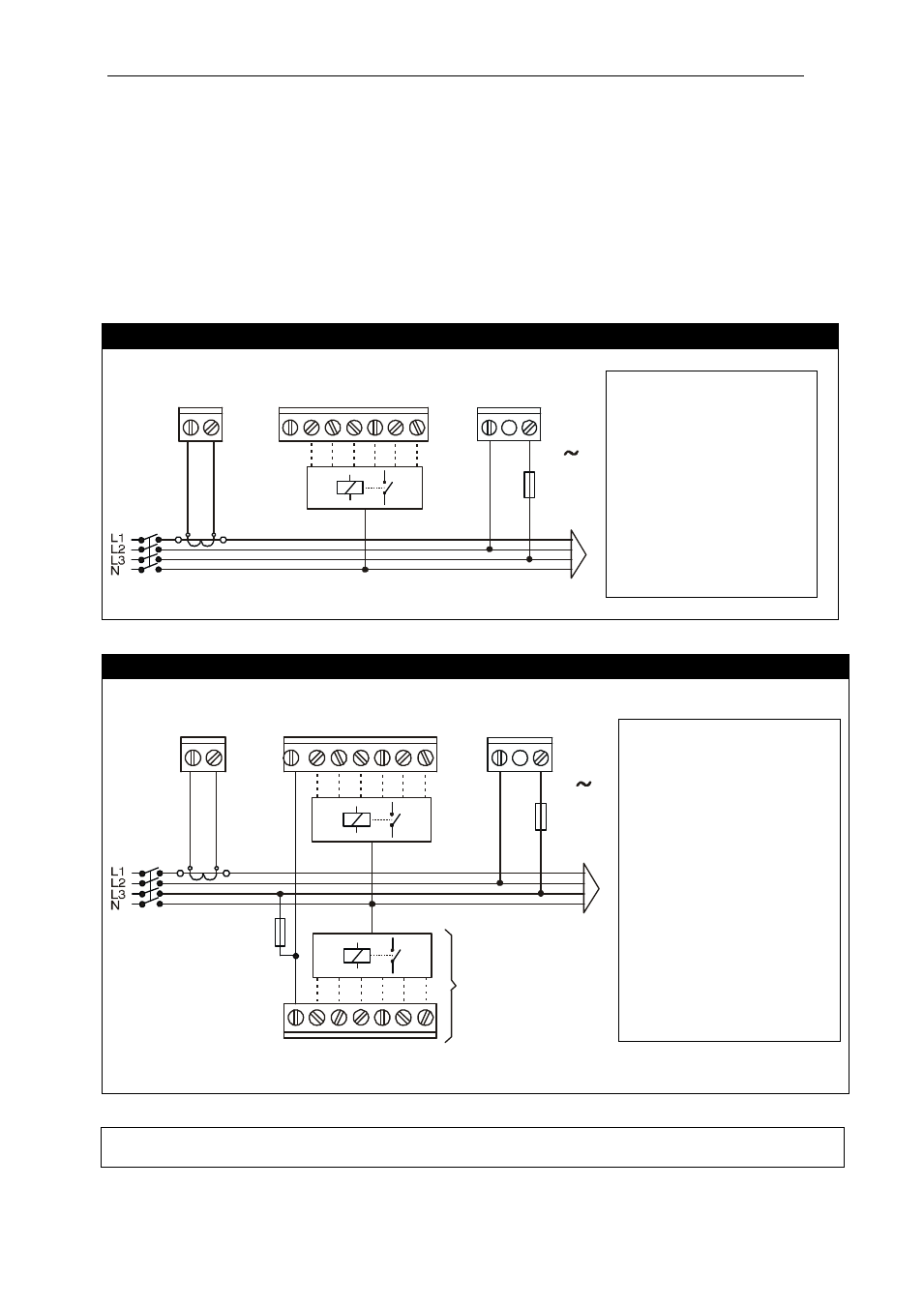

Fig. 4.2.- Esquema de conexiones del Computer MAX 6
Nº
Descripción de
bornes
A
Entrada corriente S1
B
Entrada corriente S2
COM
Común Relés
1
Salida Relé 1
2
Salida Relé 2
3
Salida Relé 3
4
Salida Relé 4
5
Salida Relé 5
6
Salida Relé 6
C
Entrada tensión 0 V
D
Entrada tensión (*)
(*) Tensión nominal según tipo. Ver etiqueta del aparato
computer MAX
12
COM
7
8
9
10
11 12
COM
0
1
2
3
4
5
6
A
B
S1
S2
C
D
RELÉS C1..C6
RELÉS C7..C12
ALIMENTACIÓN Y
MEDIDA
V
P1
P2
Fig. 4.3.- Esquema de conexiones del Computer MAX 12
Nº
Descripción de
bornes
A
Entrada corriente S1
B
Entrada corriente S2
COM
Común Relés
1
Salida Relé 1
2
Salida Relé 2
3
Salida Relé 3
4
Salida Relé 4
5
Salida Relé 5
6
Salida Relé 6
7
Salida Relé 7
8
Salida Relé 8
9
Salida Relé 9
10
Salida Relé 10
11
Salida Relé 11
12
Salida Relé 12
C
Entrada tensión 0 V
D
Entrada tensión (*)
(*) Tensión nominal según tipo. Ver etiqueta del aparato
NOTA: EL Conexionado entre los bornes COM, no es una conexión Interna del aparato. Por lo que en
el modelo de 12 salidas de relé se deben cortocircuitar las dos salidas de COM del regulador.
