M98228201-01-14A computer MAX 6 / computer MAX 12
- 5 -
Bornes disponibles sólo en
computer
max 12 : 12 reles
Indicación del número de
salidas relé según tipo.
computer
max 6 : 6 reles
computer max 12 : 12 reles
Tensión de alimentación y
medida. Frecuencia 50 ó
60Hz indistintamente
Características del relé de
salida

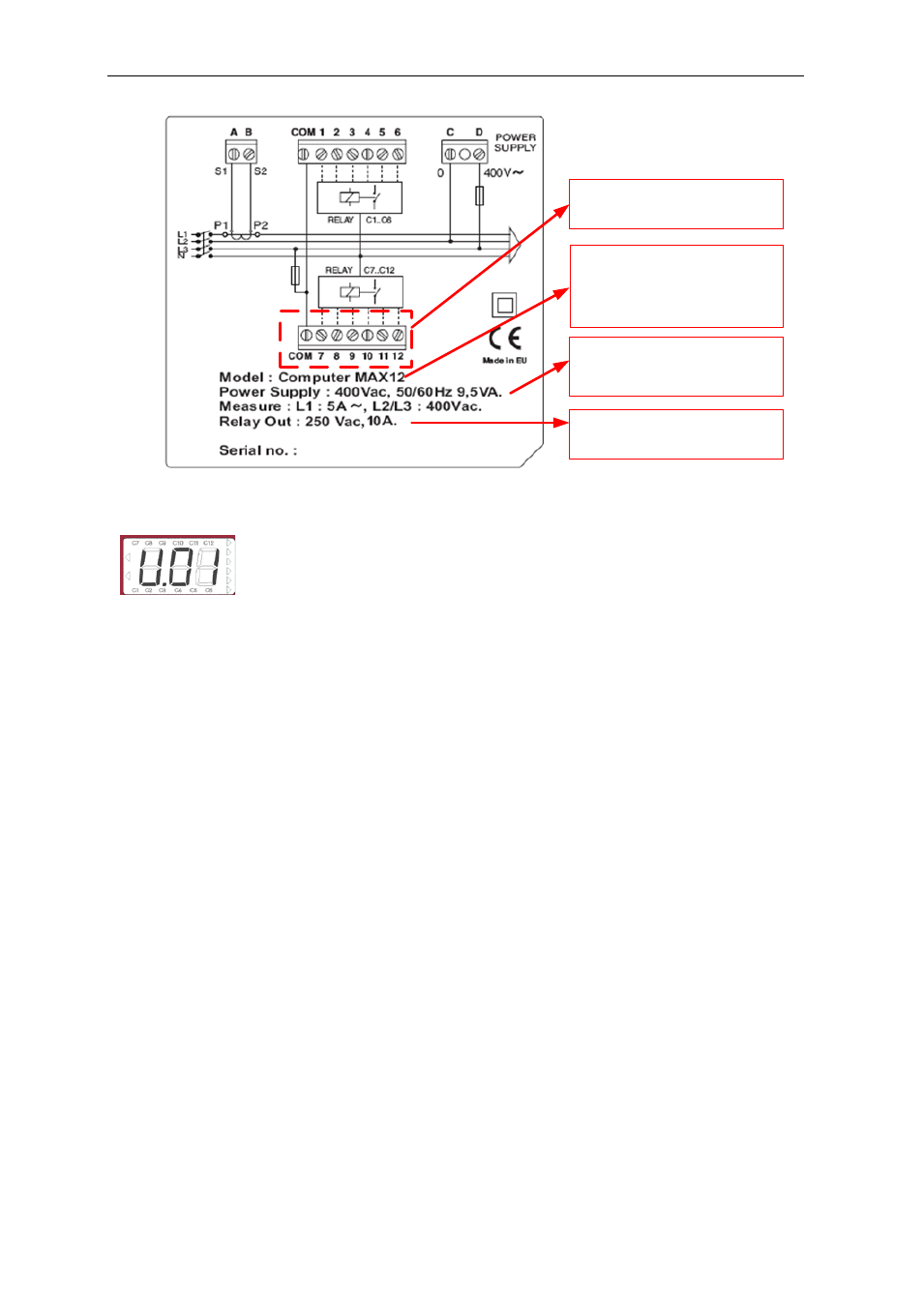

Fig. 1.1.- Etiqueta posterior del aparato
1.2 Pantalla de arranque
Cuando se alimenta el Computer MAX, aparece una pantalla de arranque
indicando la versión del aparato. Es importante indicar este dato cuando se
reporte cualquier avería o defecto del aparato.
1.3 Definiciones
En este apartado daremos algunas definiciones que pueden resultar útiles para comprender algunos
apartados del manual.
1.3.1 Regulador de cuatro cuadrantes.
Este término significa que el regulador es capaz de medir y regular, tanto si la potencia activa va de red a
cargas (caso habitual de instalación consumidora) como si va de carga a red (caso de instalaciones que
incluyan generadores y por tanto permiten tanto el consumo como la exportación o venta de energía).
1.3.2 Sistema FCP (FAST Computerized Program).
Sistema que controla la secuencia de conexión de los distintos escalones, de forma que, para llegar a
una determinada potencia final demandada, tiende a minimizar el número de maniobras y a igualar los
tiempos de uso de los distintos escalones. Las maniobras se realizan de forma que, para los escalones
de igual potencia, cuando hay demanda se conecta el que lleva más tiempo desconectado y cuando hay
exceso se desconecta el que lleva más tiempo conectado.
1.3.3 Escalones y pasos
Debemos distinguir entre los términos escalones y pasos. En este manual entenderemos por ESCALÓN,
cada uno de los grupos de condensadores en que se divide un equipo de reactiva, pudiendo éstos ser de
distinta potencia, normalmente en relaciones de 1:1, 1:2, 1:2:4, etc.
Entendemos por paso, cada una de las fracciones de la potencia total que se pueden regular usando
escalones de distinto peso.
1.3.4 Programa de regulación.
Las potencias de los distintos grupos o escalones suelen seguir ciertos patrones denominados
“programas”. El programa indica la relación que existe entre las potencias de los distintos escalones. Los
programas más frecuentes son:
