M98228201-01-14A computer MAX 6 / computer MAX 12
- 8 -

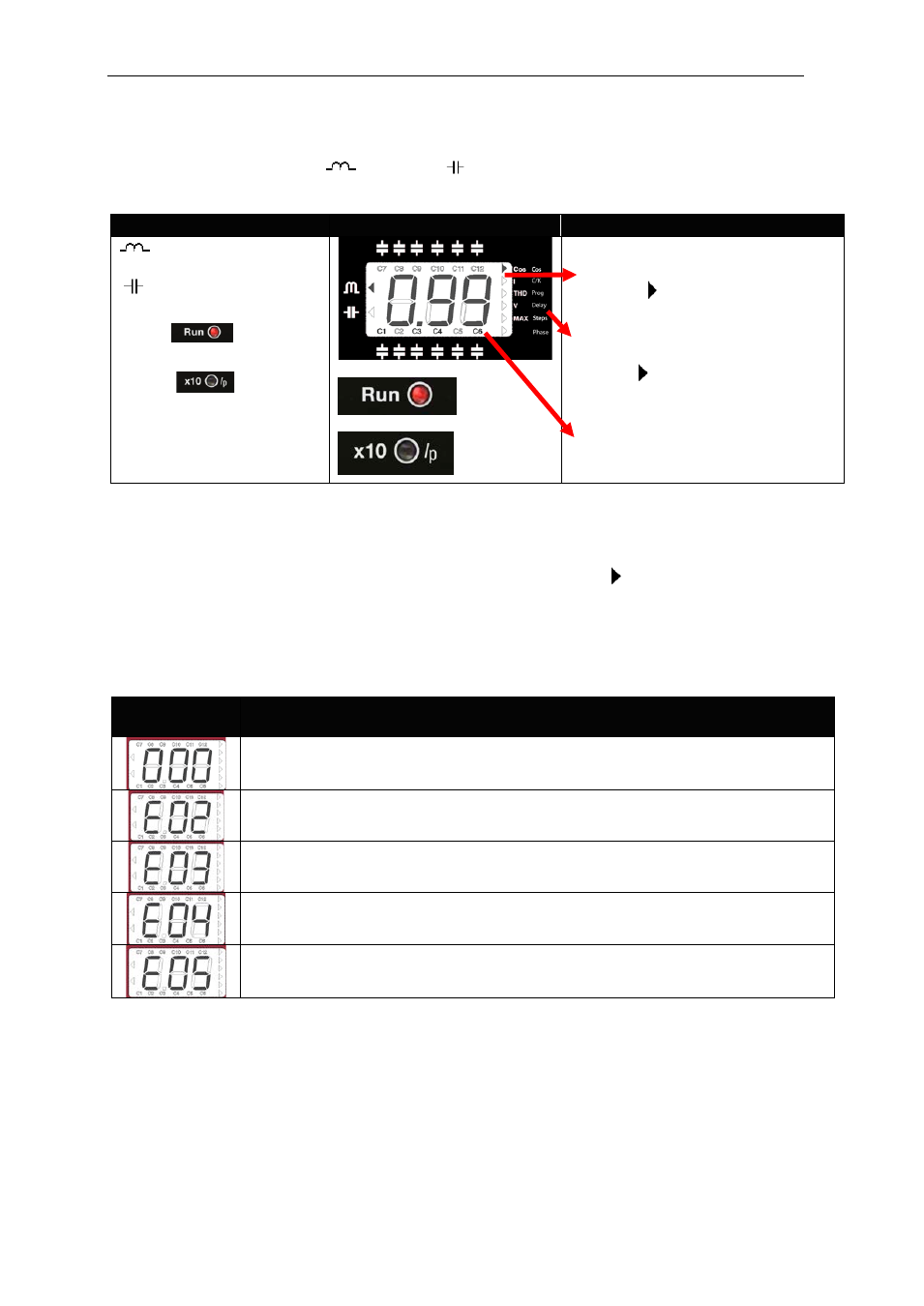

3.1 Pantalla
La pantalla del regulador es de tipo LCD de 3 dígitos y siete segmentos. Tiene además una serie de
iconos que dan información del estado del regulador, tales como indicación del valor del cos φ, signo de
la potencia reactiva ((inductivo
o capacitivo ), señalización de los escalones conectados y medida
de diversos parámetros (ver apartado 3.2)
Iconos Pantalla y LEDs Indicaciones Iconos
Potencia reactiva inductiva
Potencia reactiva capacitiva
El LED (rojo) se
enciende en marcha normal
El LED muestra
que la corriente I ó la Imax
mostradas en display hay
que multiplicarlas por 10
En estado NORMAL o MARCHA,
el LED de RUN está encendido y
el cursor indica el parámetro que
se está midiendo (Lista izquierda)
En estado de CONFIGURACIÓN,
el LED de RUN está apagado y el
cursor
parpadea e indica el
parámetro que se está ajustando
(Lista de la derecha).
Símbolos que indican los
condensadores conectados (sólo
en modo NORMAL)
3.2 Medida de parámetros
En estado de funcionamiento normal, el regulador mide los siguientes parámetros: cos
ϕ, corriente de
red, THD de la corriente de red y tensión de red. El aparato muestra también los valores máximos de la
corriente y tensión de red desde la última puesta a cero de parámetros. El parámetro medido puede
cambiarse con las flechas de navegación y queda indicado por el cursor
3.3 Errores y Mensajes de ERROR
En el caso de que el equipo detecte un error, la pantalla muestra un código indicando el tipo de error
detectado. Los errores posibles y los mensajes que indica la pantalla se resumen en la tabla 3.1.
Tabla 3-1: Errores y mensajes mostrados en la pantalla
Mensaje de
ERROR
Descripción
Corriente de carga inferior al mínimo o transformador de corriente no
conectado. Aparece si I
sec
<0,05 A
Sobre-compensación. Se pide desconectar y están todos los escalones
desconectados.
Sub-compensación. Se pide conexión de relés y todos los relés están
conectados.
Sobrecorriente. La corriente medida supera la corriente nominal en un + 20%.
Se considera corriente nominal la del primario del TC
Sobretensión. La tensión medida supera la tensión nominal, U
n
, en un 15% o
más.
3.4 Relé de alarma
En caso de que el número de escalones configurado en un regulador computer MAX 6 ó MAX 12 sea
inferior a 6 ó 12 respectivamente, el relé número 6 ó 12 queda automáticamente configurado como relé
de alarma. En ausencia de alarma el relé estará conectado y desconecta en caso de producirse alguno
de los errores indicados en el apartado 3.2. (seguridad positiva) , es decir, la ausencia de tensión será
detectada siempre como una alarma. La actuación del relé de alarma está siempre retardada 10 s para
las alarmas de sobre-compensación y sub-compensación. Para las alarmas por sobre-corriente y sobre-
tensión el relé tiene actuación instantánea (tiempo de detección 1 s)
