M98228201-01-14A computer MAX 6 / computer MAX 12
- 7 -
0º
90º
180º
-90º
Potencia Consumida Potencia Generada
Inductivo
KW +
kVAr +
Cos +
ϕ
Capacitivo
KW -
kVAr -
Cos -
ϕ
Capacitivo
KW +
kVAr -
Cos +
ϕ
Inductivo
KW -
kVAr +
Cos -
ϕ

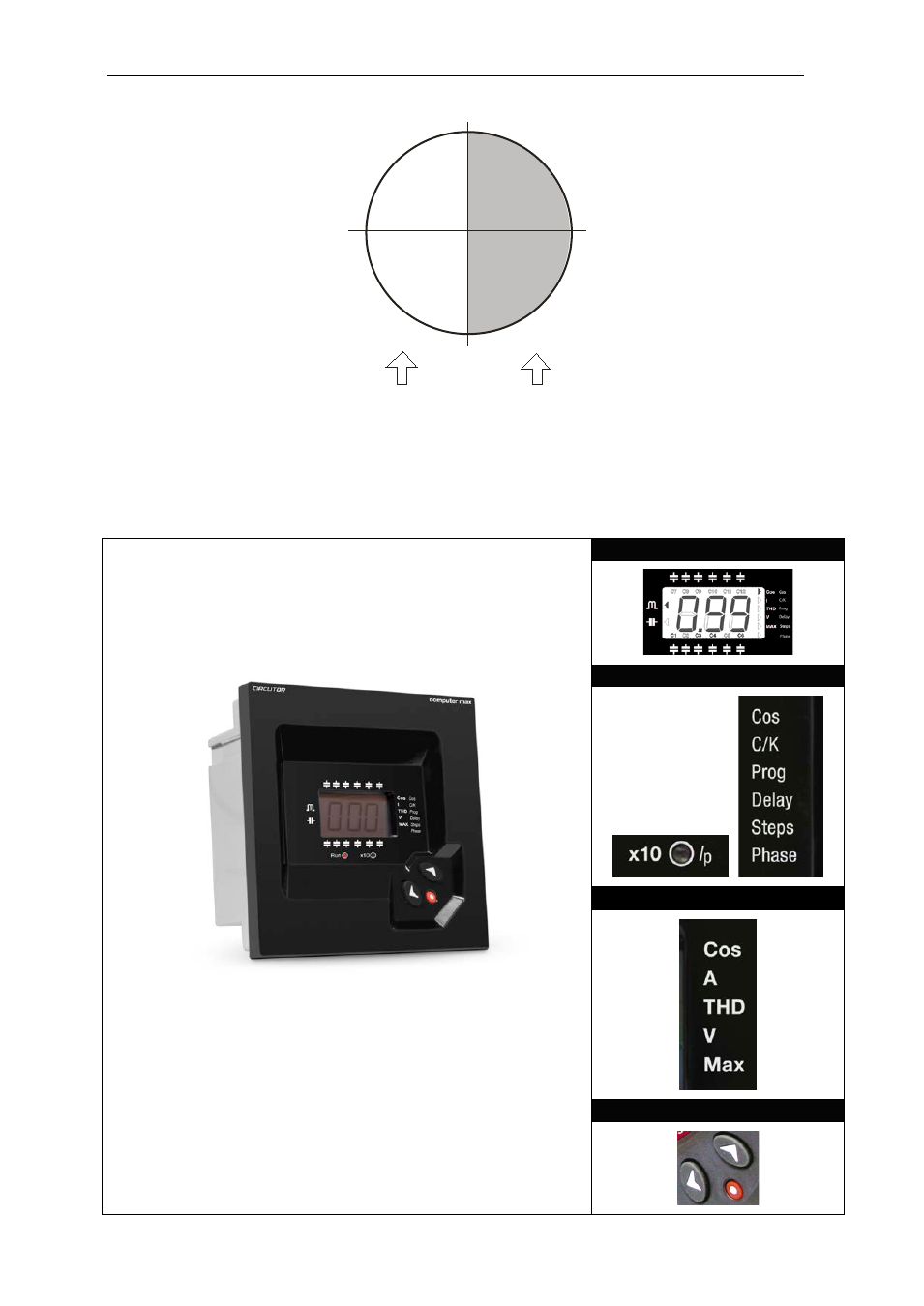

Fig. 2.1.- Signos en las medidas de 4 cuadrantes
3 PANEL FRONTAL: PANTALLA Y TECLADO
El regulador dispone en la parte frontal, las siguientes señalizaciones:
Fig. 3.1.- Carátula frontal del aparato
NOTA: El proceso de configuración, la descripción de los distintos
parámetros y las distintas modalidades de regulación se describen
detalladamente en el apartado de CONFIGURACIÓN (Apartado 6)
Pantalla Frontal
Parámetros configurables
Parámetros medibles
Teclas de navegación
