16
Manual del usuario de Cybex
Eleve y mueva la unidad
1. Extraiga los pernos grandes y los refuerzos de transporte. Esta vez, guarde el material de
embalaje en los brazos de unión. De esta forma, la pintura estará protegida de arañazos
durante el montaje.
2. Sujete firmemente cada pata de soporte posterior y levántelas con una persona a cada lado.
3. Levante las patas de soporte posteriores de la parte inferior siguiendo métodos de
levantamiento adecuados, de modo que las ruedas delanteras de transporte puedan rodar por
el suelo.
4. Mueva la unidad a la ubicación deseada.
5. Baje las patas de soporte posterior.

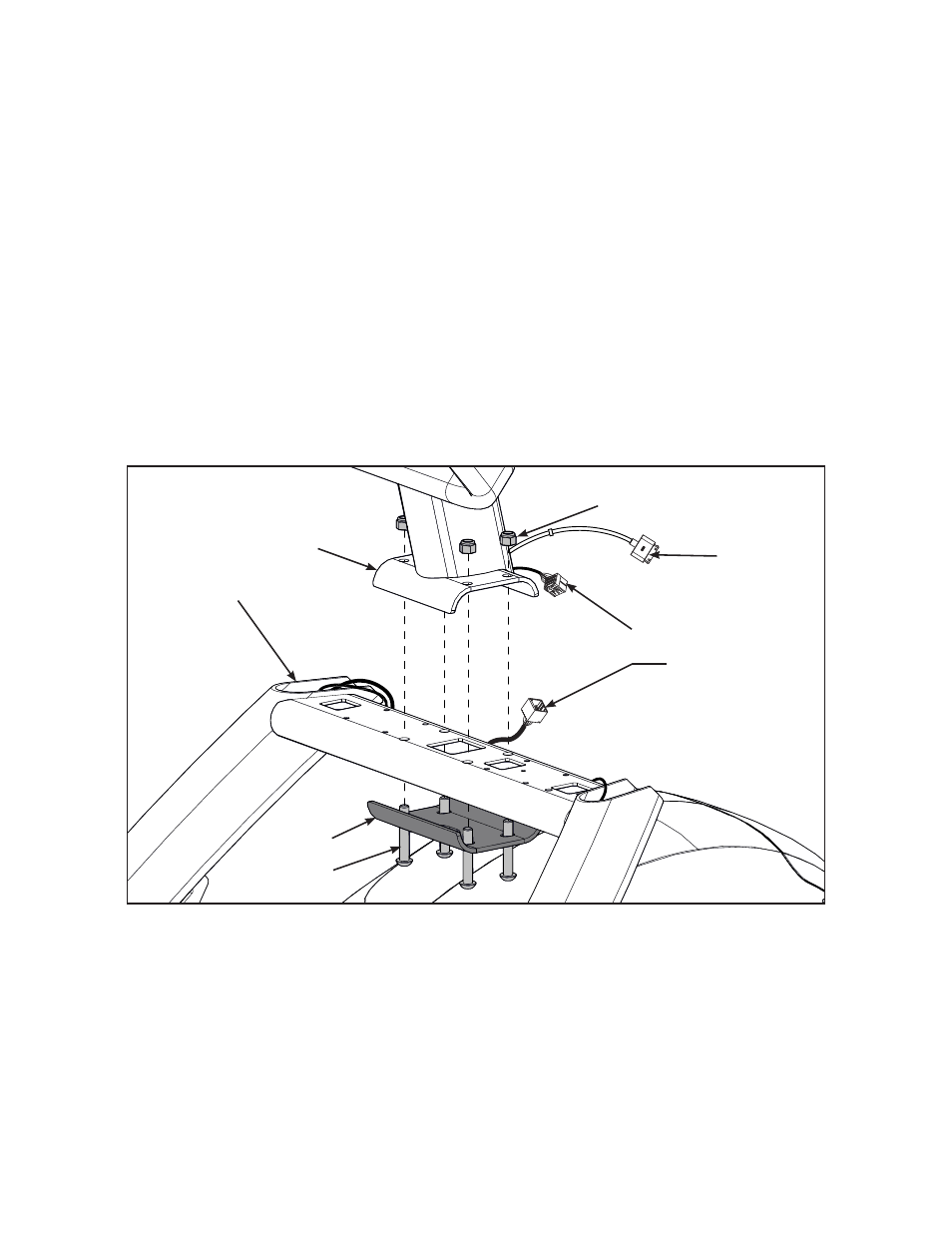

Conecte el conjunto de la consola 771A
1. Coloque la consola en la estructura. No pince los cables cuando esté bajando la consola.
Cable de la
pantalla superior
Consola
Tuercas (4)
Pernos (4)
Soporte
inferior
Cable del
iPod
Estructura
Cable de la
pantalla inferior
2. Inserte (desde abajo) la abrazadera inferior y cuatro pernos en la estructura y la consola.
3. Enrosque manualmente las cuatro tuercas en los pernos.
4. Apriete los cuatro pernos y tuercas con una llave Allen de 7/32" y una llave de boca de 9/16".
5. Conecte el cable de la pantalla superior al cable de la pantalla inferior.
