20
Manual del usuario de Cybex Manual del usuario de Cybex

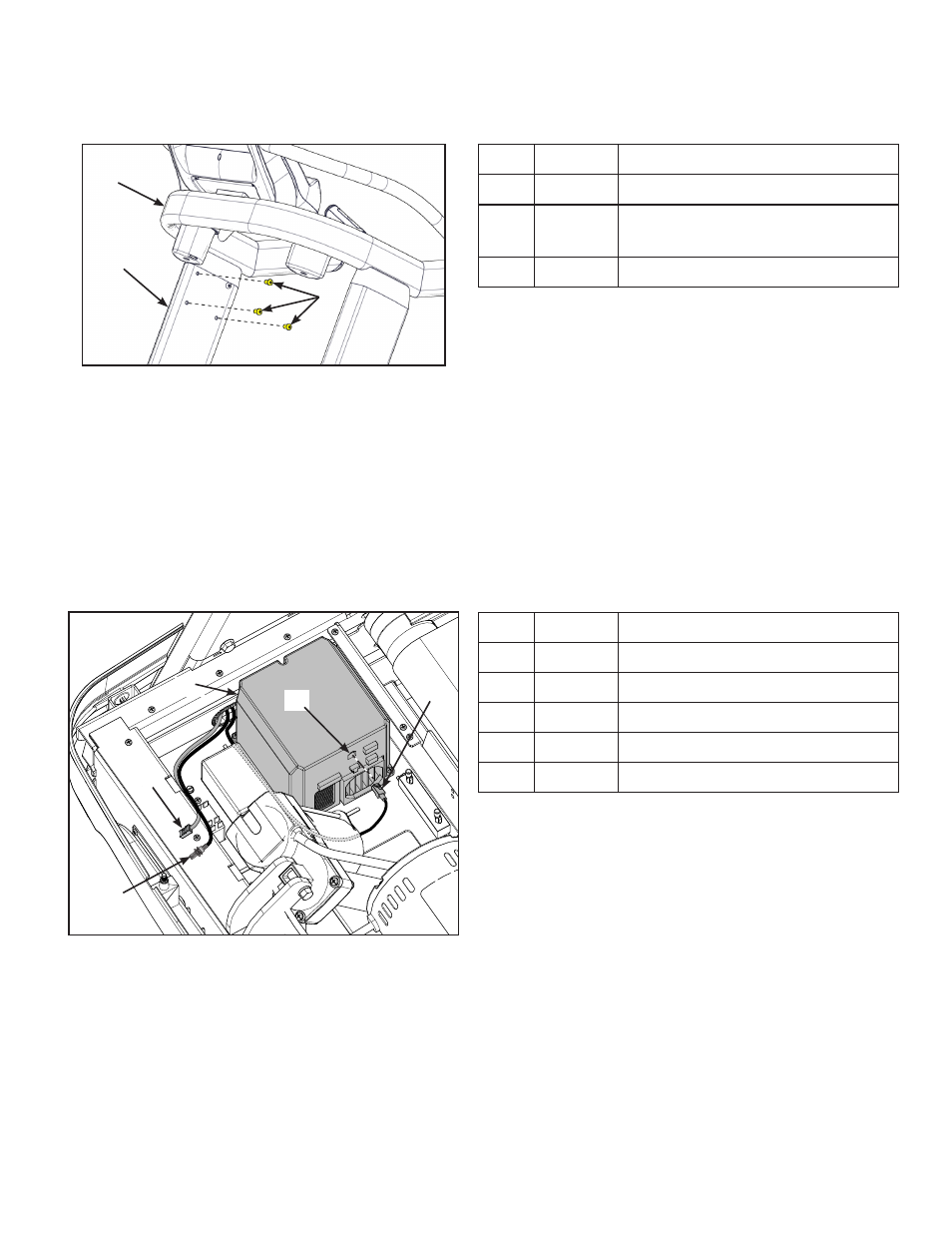

4. Enrosque los seis pernos en los agujeros restantes de los montantes verticales derecho e
izquierdo.
3
2
1
Artículo Descripción
1 2 Consola
2 4 Montante vertical (se muestra el
derecho)
3 15 Perno
5. Apriete todos los pernos usando una llave Allen 7/32” y una llave de boca de 9/16”.
Conecte el cable de la pantalla
El cable de la pantalla y el cable CSAFE tienen los mismos conectores. El cable de la pantalla es
negro, el cable CSAFE es rojo.
1. Tienda los cable debajo de todos los demás cables y hacia la placa base.
2. Conecte el cable de la pantalla, situado en el fondo del montante vertical, en el puerto de
comunicación del controlador.
3
4
5
2
1
Artículo Descripción
1 Controlador
2 Puerto de comunicación
3 Cable de la pantalla, negro
4 Cable CSAFE, rojo (opcional)
5 Cable coaxial (opcional)
