SMA America, LLC Montaje
Installation Guide SB50US-80US-IA-es-36 33
5.3.3 Montaje del DC-Disconnect

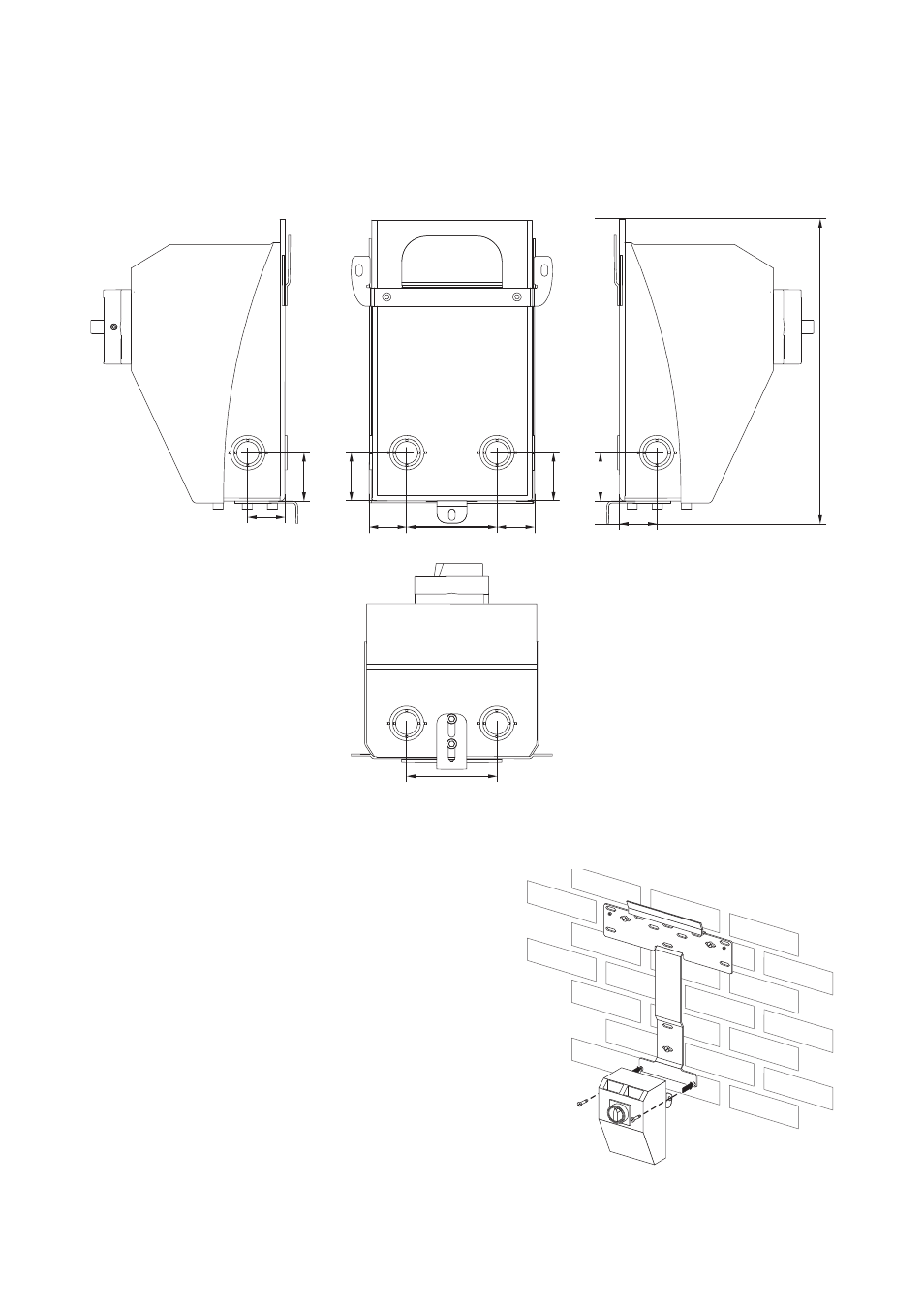

Dimensiones del DC-Disconnect
Utilice los dos tornillos y arandelas suministrados para fijar el DC-Disconnect a los dos taladros
inferiores del soporte mural.
1. Inserte los tornillos con arandelas en los agujeros
de las placas de fijación en el DC-Disconnect.Los
dientes de las arandelas deben estar apoyados
sobre las placas de fijación del DC-Disconnect.
2. Coloque el DC-Disconnect en el soporte mural.
3. Apriete los tornillos con un par de 44 in-lb. (5 Nm).
1.46 in.
1.87 in. 1.87 in. 3.54 in.
3.54 in.
1.89 in.
11.77 in.
1.89 in.
1.46 in.
