Conexión de los cables de CA en el Sunny Boy

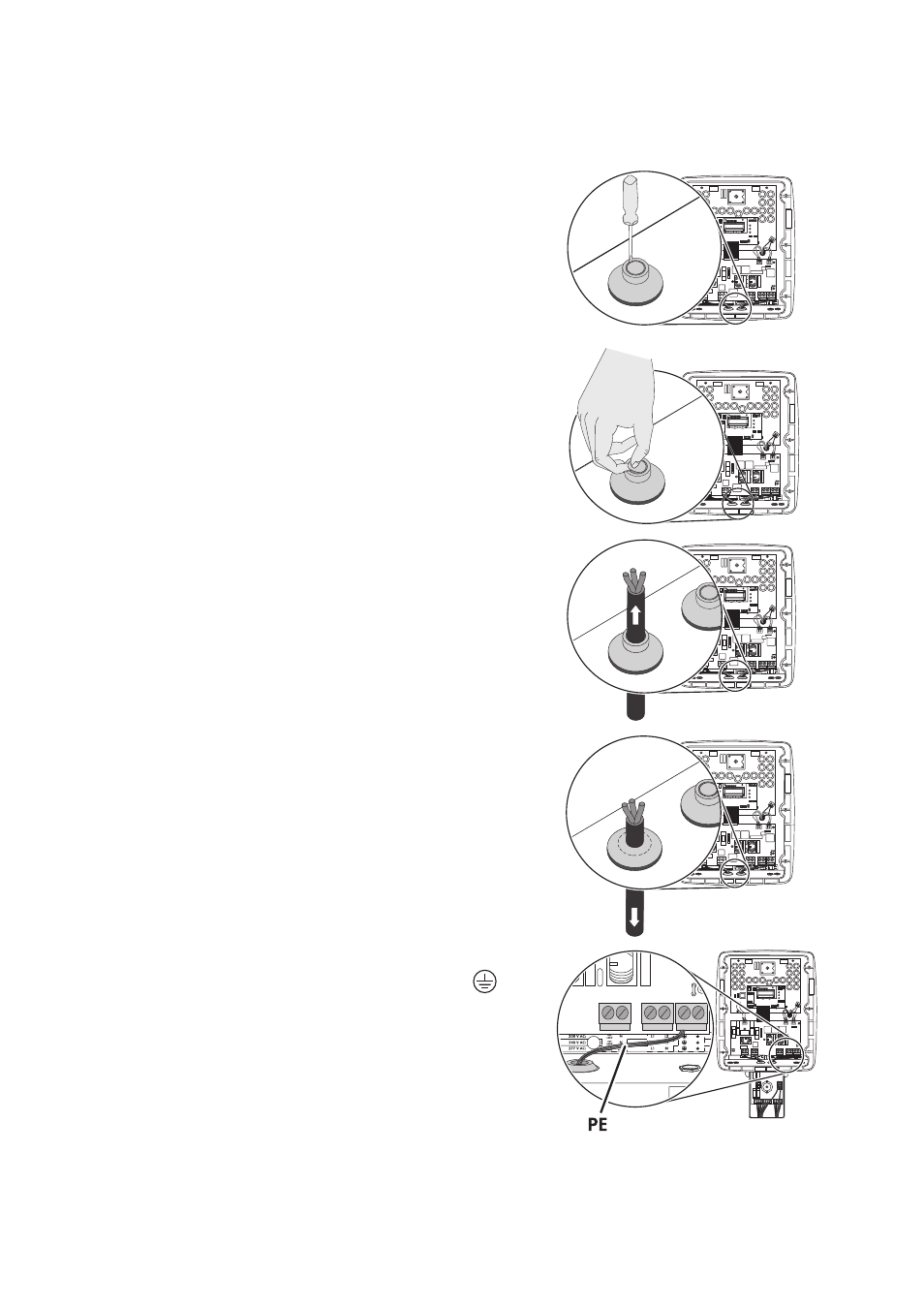

14. Con un destornillador, realice un agujero en el
pasahilos de caucho en el inversor.
15. Retire la membrana de caucho.
16. Introduzca los cables en el inversor a través del
pasahilos de caucho.
17. Tire ligeramente hacia atrás de los cables para
cerrar el pasahilos de caucho.
18. Conecte el cable verde/amarillo del SMA DC-
Disconnect al borne marcado con el símbolo
.
