Toma a tierra positiva
3. Apriete todos los cables en los bloques de conexión del DC-Disconnect con un par de 15 in-lb.
(1.7 Nm).
Para comprobar que su inversor está debidamente puesto a tierra, tenga en cuenta el
capítulo 6.5.2 "Toma a tierra de la entrada de CC" (página 48).

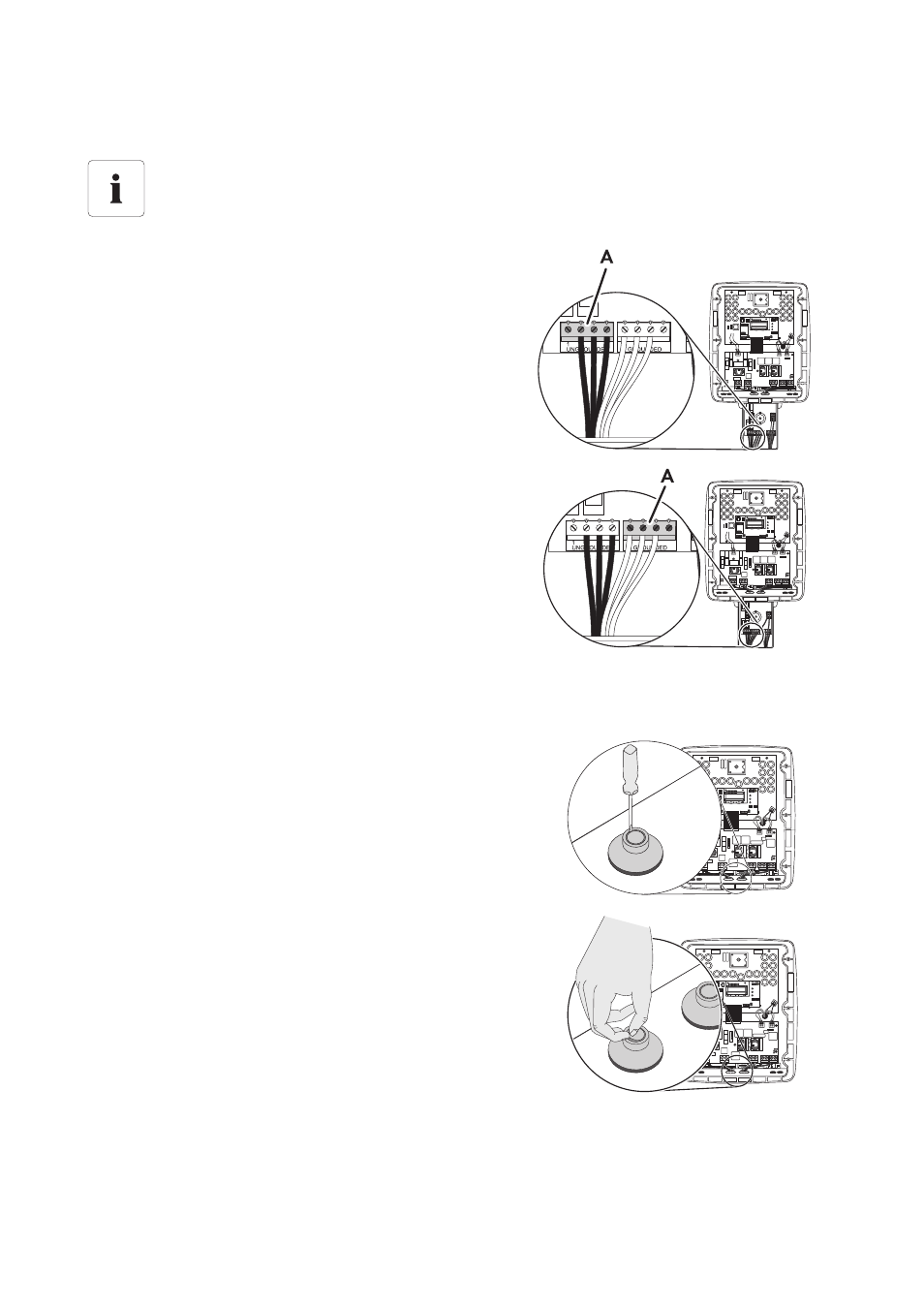

1. Conecte los cables de CC negativos al borne
marcado con PV UNGROUNDED (A) en el DC-
Disconnect.
2. Conecte los cables de CC positivos al borne
marcado con PV GROUNDED (A) en el DC-
Disconnect.
4. Con un destornillador, realice un agujero en el
pasahilos obturador izquierdo.
5. Retire la membrana de caucho.
