6.1 Área de conexión del Sunny Boy
La entrada de CC del generador fotovoltaico y la salida hacia la red eléctrica pública de CA se
conectan en el interior de la carcasa. Los bloques de terminales internos de CA y de CC están
diseñados para una sección máxima de 6 AWG. En su parte inferior, el Sunny Boy cuenta con
aperturas de la carcasa apropiadas.

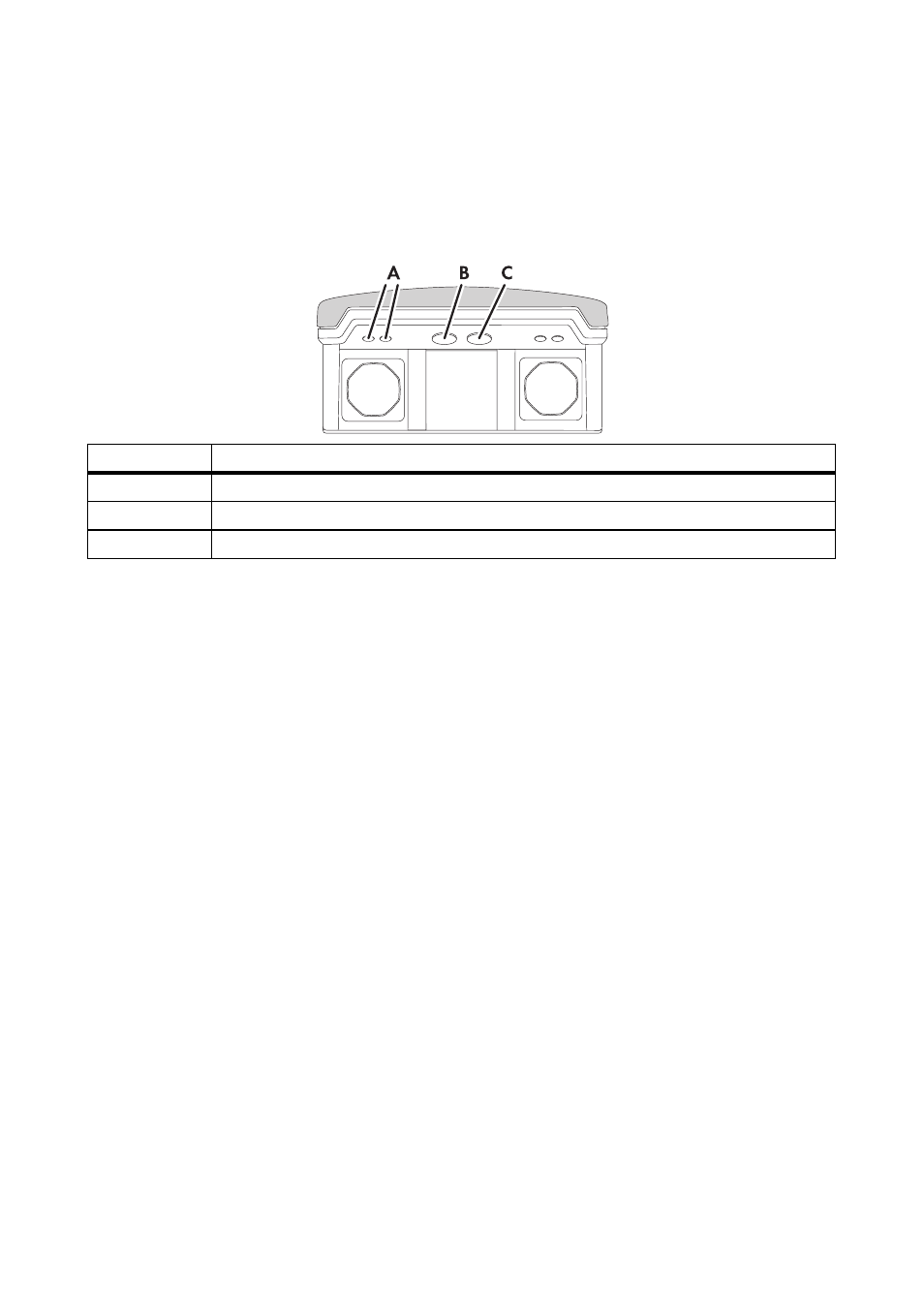

Posición Descripción
A Conexiones roscadas de
1
⁄
2
in. para cables de comunicación con tapón
B Apertura de CC de
3
⁄
4
in. con conector de doble membrana
C Apertura de CA de
3
⁄
4
in. con conector de doble membrana
PRECAUCIÓN
Puede penetrar agua debido a unas aperturas de la carcasa demasiado grandes.
Pueden producirse daños en el Sunny Boy.
• No aumente las aperturas de la carcasa. Las aperturas de la carcasa de CA y de
CC han sido diseñadas para conductos de cables de
3
⁄
4
in.
