Conexión eléctrica
Installation Guide
SB50US-80US-IA-es-36
51
16. Apriete todos los cables en los bloques de conexión de CA y de CC en el Sunny Boy:
17. Compruebe que todas las conexiones están correctamente cableadas. Mediante un ensayo de
tracción controle que todos los cables están apretados.

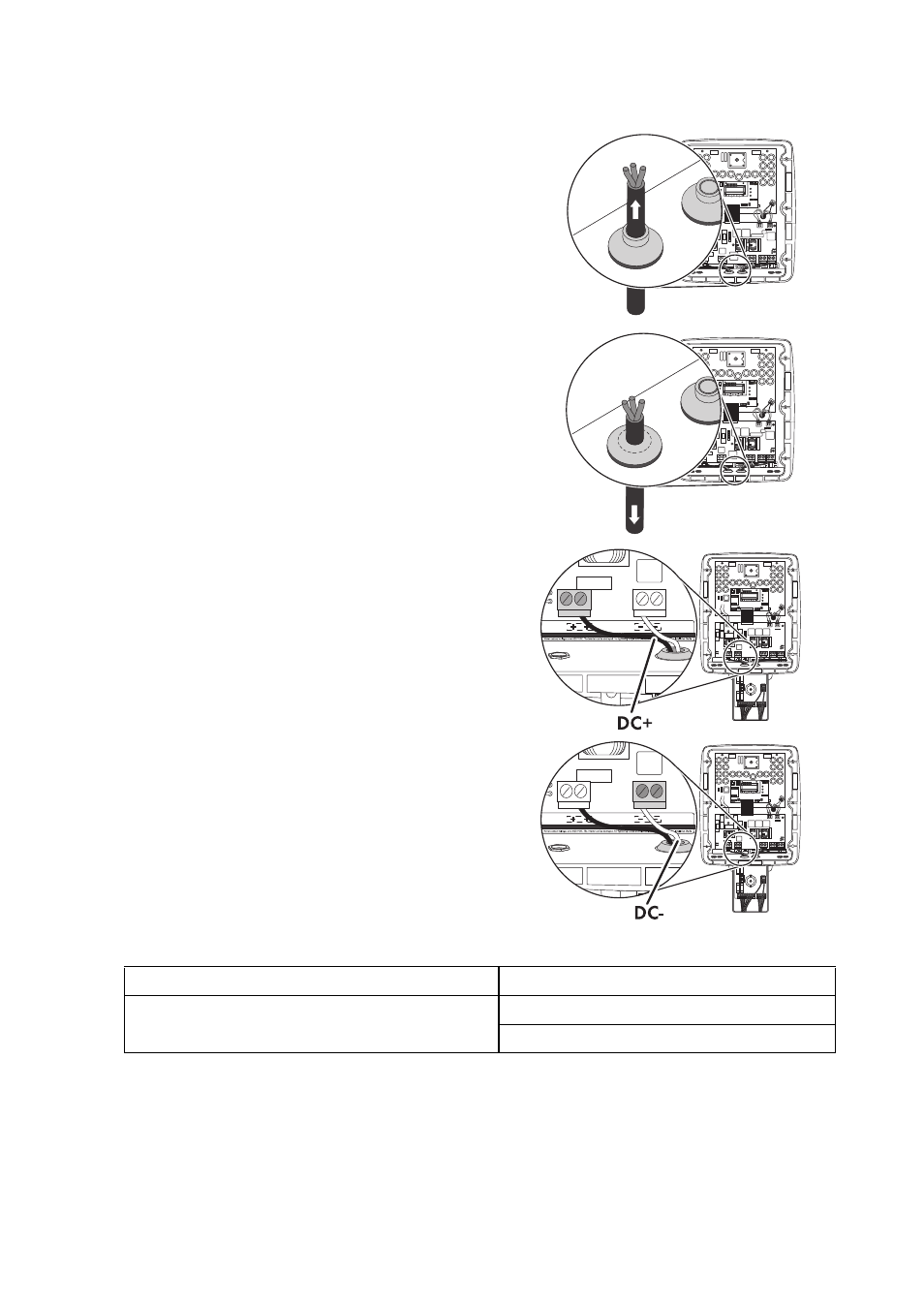

12. Introduzca los cables de CC del SMA DC-
Disconnect en el interior del Sunny Boy.
13. Tire ligeramente hacia atrás de los cables para
cerrar el pasahilos obturador.
14. Conecte el cable negro (PV UNGROUNDED) al
borne marcado con CC+ en el Sunny Boy.
15. Conecte el cable blanco (PV GROUNDED) al borne
marcado con CC − en el Sunny Boy.
Bloques de conexión grises (Weidmüller)
10 … 6 AWG: 18 in-lb. (2 Nm)
Bloques de conexión verdes (Phoenix)
8 … 6 AWG: 40 in-lb. (4.5 Nm)
10 AWG: 2 in-lb. (2.5 Nm)
