SMA America, LLC Conexión eléctrica
Installation Guide SB50US-80US-IA-es-36 57

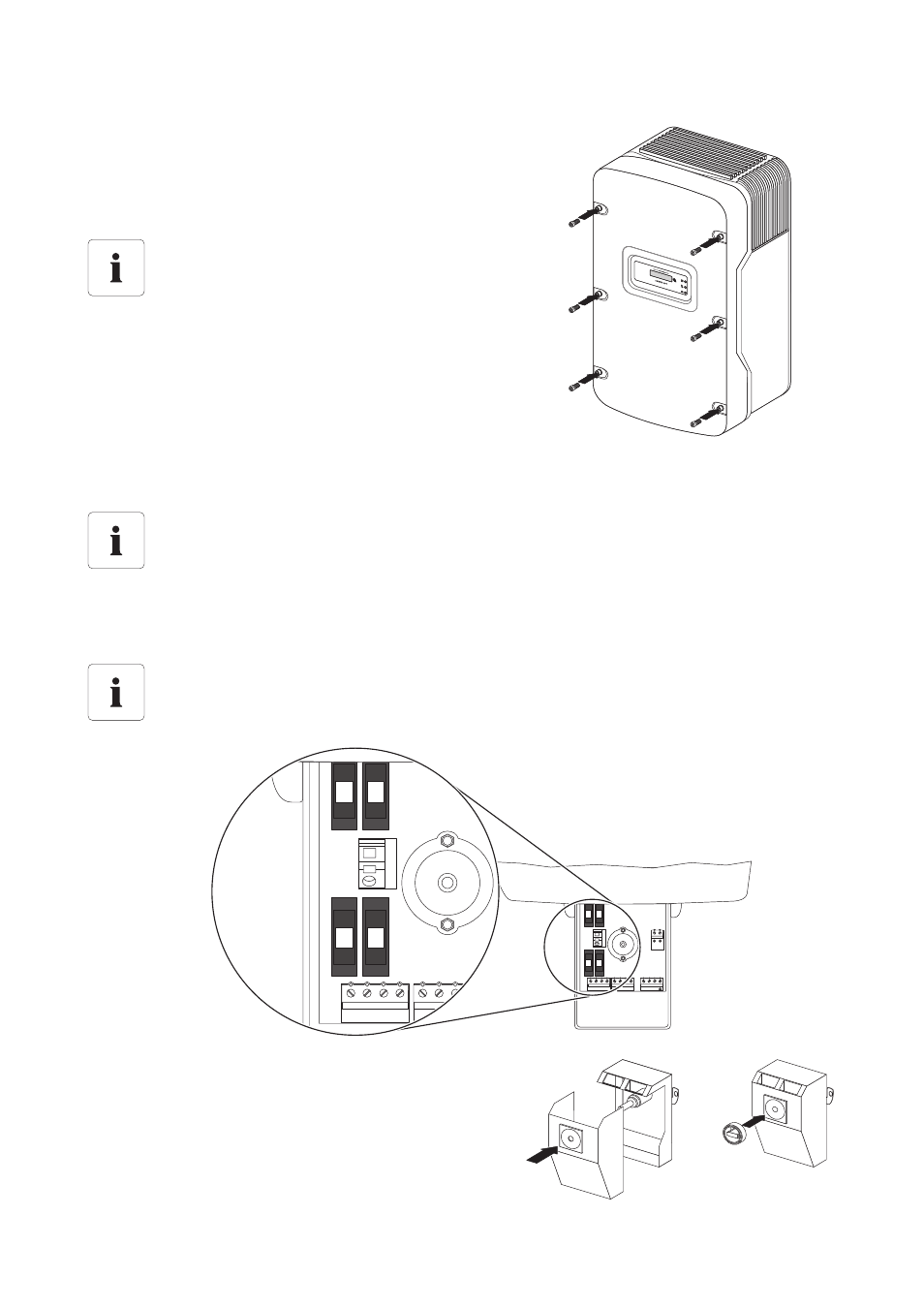

2. Sujete la tapa de la carcasa. Enrosque los 6
tornillos con las arandelas de cierre a través de los
taladros de la tapa de la carcasa en los orificios
roscados de la carcasa.
3. Compruebe que la tapa queda a ras en la carcasa.
4. Apriete los 6 tornillos con un par de 53 in-lb.
(6 Nm).
6.8 Cierre del DC-Disconnect
.
1. Coloque la tapa sobre el DC-Disconnect y encaje
el mando giratorio.Gire el mando giratorio a la
posición "0".
El dentado de las arandelas de cierre debe
estar orientado hacia la tapa de la carcasa.
Preste atención a no dañar la rosca de los
tornillos.
No utilice herramientas eléctricas para apretar
los tornillos.
Se necesitan todos los elementos de fijación para realizar la toma a tierra y
asegurar un sellado resistente a la intemperie del Sunny Boy.
• Utilice los 6 tornillos con arandelas de cierre para fijar la tapa de la carcasa.
Todos los fusibles de string deben estar firmemente montados.
1 3
2 4
GROUNDING ELECTRODE CONDUCTOR
COMBINED
1 2 3 4 UNGROUNDED GROUNDED L1 L2 N
1 3
2 4
COMBINED
1 2 3 4
UNGROUNDED GROUNDED
