SMA America, LLC Conexión eléctrica
Installation Guide SB50US-80US-IA-es-36 49
6.5.3 Conexión de CC en el DC-Disconnect
1. Abra el interruptor de protección de CA y asegúrelo contra la reconexión accidental.
2. Auslösezeiten
Instale un racor atornillado para cable de
3
⁄
4
in. en la apertura pretroquelada para pasar los
cables de CC en el DC-Disconnect. La apertura pretroquelada está situada en el lado izquierdo
del DC-Disconnect. Asegure el racor atornillado para cable a través de una contratuerca
apropiada al interior del SMA DC-Disconnect.
3. Instale, entre la carcasa del DC-Disconnect y el generador fotovoltaico, un conducto para
cables de
3
⁄
4
in.
4. Introduzca los cables de CC, los cables de toma a tierra del generador fotovoltaico y el
conductor de toma a tierra a través del conducto para cables en el interior del SMA DC-
Disconnect.
Abra el borne completamente antes de introducir los cables.
El DC-Disconnect está diseñado para conectar hasta 4 strings fotovoltaicos. Los bloques
de conexión PV UNGROUNDED y PV GROUNDED poseen 4 puntos de conexión cada
uno. De este modo, se pueden conectar en paralelo 4 pares de cables de entrada de CC.

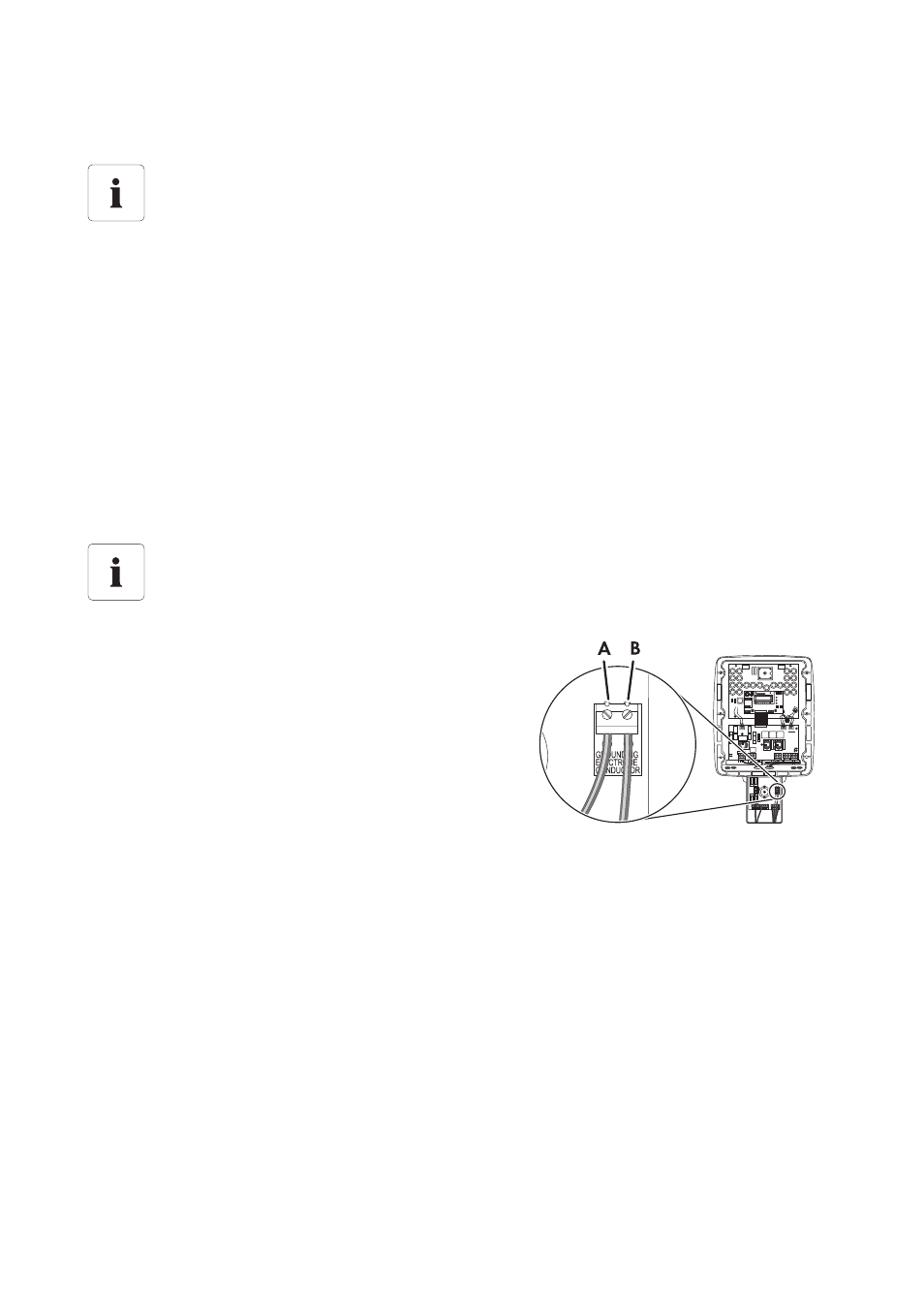

5. Conecte el cable de toma a tierra del generador
fotovoltaico al borne (A) para el conductor de toma
a tierra.
6. Conecte el conductor de toma a tierra al borne (B)
para el conductor de toma a tierra.
