Diferencial

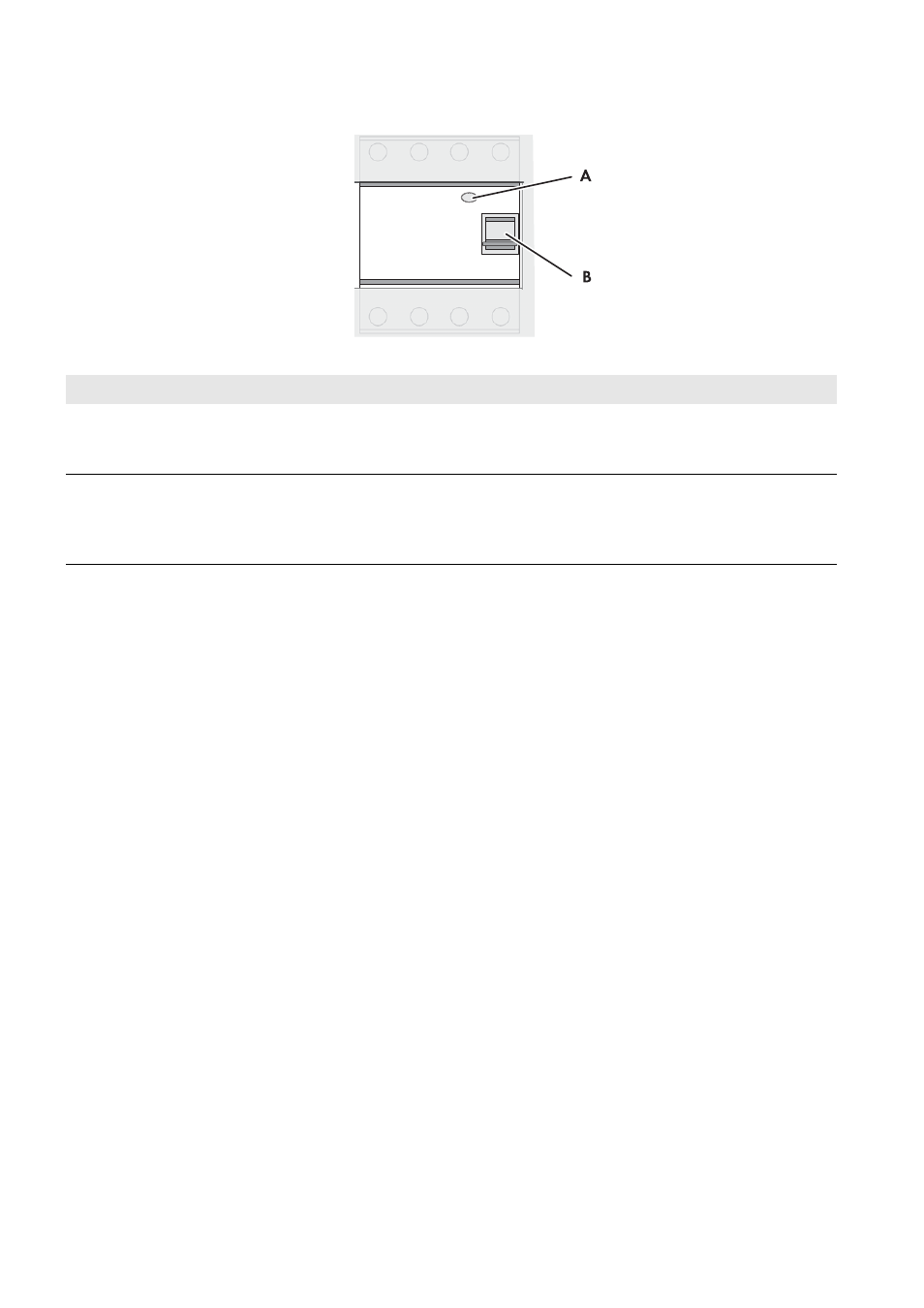

Imagen 4: Vista general del diferencial
4.2 Toma a tierra en el sistema multiclúster
En los sistemas TN-S, TN-C-S y TT es preciso conectar a tierra el conductor neutro para garantizar la protección en caso
de contacto indirecto con componentes conductores de tensión. En el sistema multiclúster estas son las opciones para la
toma a tierra del conductor neutro:
• Si el sistema multiclúster utiliza un generador fotovoltaico como fuente formadora de la red, el sistema multiclúster
debe conectarse a tierra fuera de la Multicluster Box del lado del generador.
• Si el sistema multiclúster está conectado a la red pública, el sistema multiclúster está conectado a tierra en
funcionamiento simultáneo a través de la red pública. Sin embargo, si se produce un error de la red, el sistema
multiclúster debe desconectarse de la red pública. En este caso, se desconectarán solamente los conductores de
fase o, en caso de desconexión omnipolar, conductores de fase y conductores neutros.
En la desconexión omnipolar, en caso de error de la red, el sistema multiclúster se desconecta de la red pública con
conductores de fase y conductores neutros. Tras la desconexión, el conductor neutro de la red pública del sistema
multiclúster no está conectado a tierra. Por esta razón, en sistemas multiclúster con desconexión omnipolar, el contactor
de puesta a tierra de la Multicluster Box debe poner a tierra el conductor neutro en caso de error en la red. El contactor
de puesta a tierra garantiza la protección en caso de contacto indirecto con componentes conductores de tensión.
El contactor de puesta a tierra está construido de modo tolerante a fallos individuales.
Si el conductor neutro del sistema multiclúster está conectado con la red pública, en la red eléctrica del sistema
multiclúster no debe efectuarse ninguna toma a tierra adicional. Por ello, el contactor de puesta a tierra de la
Multicluster Box desconecta la conexión entre conductor neutro y potencial de tierra si la NA Box o la Grid Connect Box
conectan el sistema multiclúster con la red pública.
Si se utiliza la Grid Connect Box, la desconexión omnipolar puede desactivarse (consulte las instrucciones de
funcionamiento de la Grid Connect Box). Si se desestima la desconexión omnipolar, la red pública debe ser un sistema
TN-C-S. En este caso, el sistema multiclúster no debe funcionar en una red TT o TN-S.
Posición Denominación Explicación
A Botón de comprobación El funcionamiento sin problemas del diferencial debe
comprobarse periódicamente (consulte el capítulo 10.1,
página 37).
B Palanca de mando Posición “superior”: ENCENDIDO; el diferencial está
encendido.
Posición “inferior”: APAGADO; el diferencial se ha
disparado o está apagado.
