6 Conexión eléctrica
SMA Solar Technology AG
18
MC-BOX-12-3-20-BE-es-10
Instrucciones de funcionamiento
6 Conexión eléctrica
6.1 Vista general del área de conexión
6.1.1 Componentes y conexiones

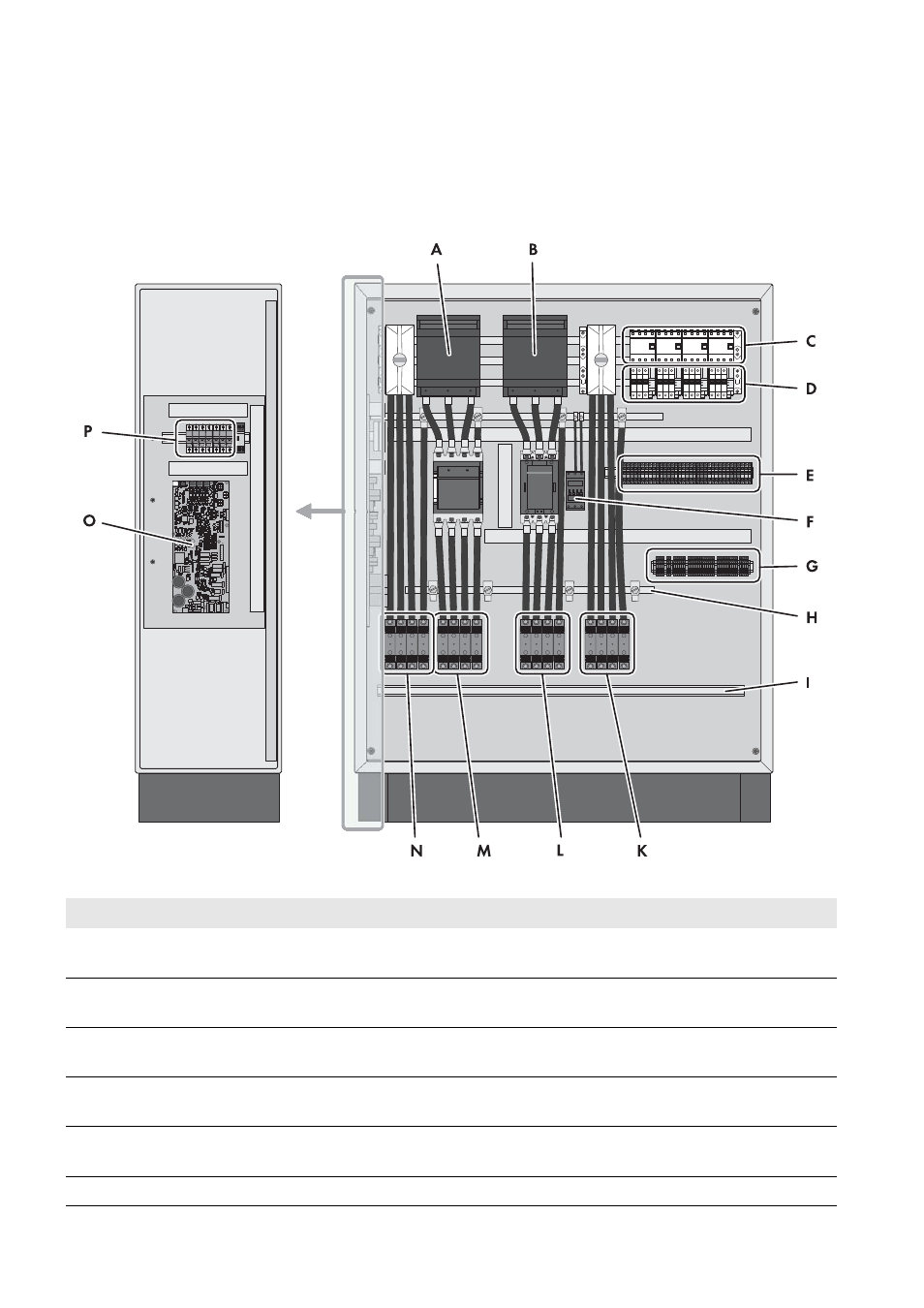

Imagen 8: Vista general del área de conexión
Posición Denominación
Explicación
A
Interruptor-seccionador para ruptura
de carga F101
Para cartuchos fusibles NH1 de la conexión del generador
fotovoltaico
B
Interruptor-seccionador para ruptura
de carga F102
Para cartuchos fusibles NH1 de la conexión de los equipos
consumidores
C
Diferencial de los inversores
Sunny Island
‒
D
Disyuntor
Para proteger el cable de energía eléctrica del inversor
Sunny Island.
E
Bornes de conexión por resorte X105 Para conectar el cable de energía eléctrica del inversor
Sunny Island
F
Contactor de puesta a tierra
‒
