SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento MC-BOX-12-3-20-BE-es-10 19
6.1.2 Entradas de cables de la base

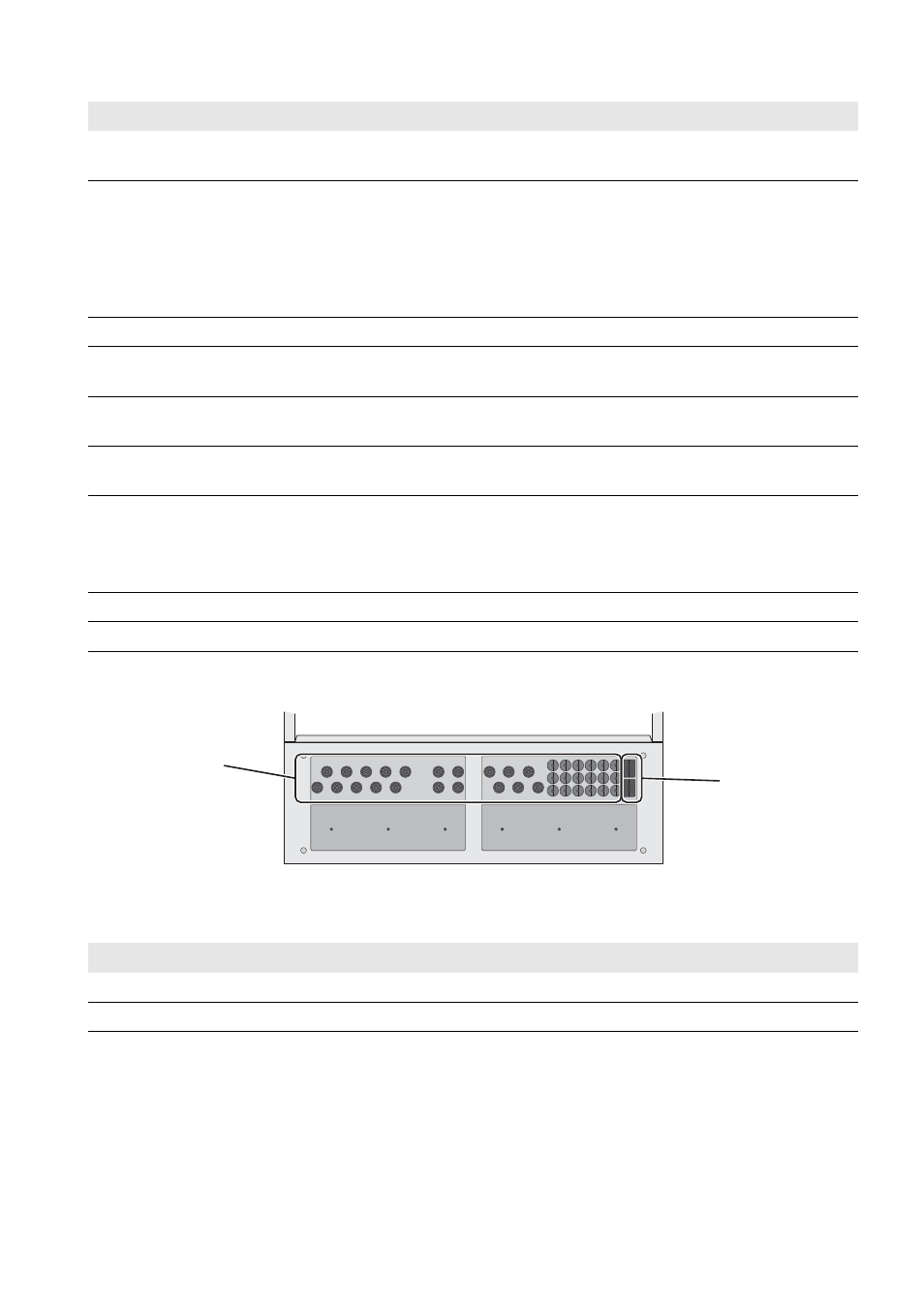

Imagen 9: Vista general de las entradas de cables
G Bornes de conexión por resorte X106 -
X113
Para conectar los cables de control de los inversores
Sunny Island, BatFuse, Grid Connect Box o NA Box
H Barra equipotencial X100 Para conectar el conductor de protección del generador
fotovoltaico, de los equipos consumidores y de la planta
fotovoltaica
En caso de instalar una Grid Connect Box o NA Box, el
conductor de protección de la Grid Connect Box o de la
NA Box se conecta también aquí.
I Riel para el paso de los cables –
K Conexión X104 con bornes de
conexión por resorte L1, L2, L3 y N
Para conectar el conductor de fase y el conductor neutro de la
planta fotovoltaica
L Conexión X103 con bornes de
conexión por resorte L1, L2, L3 y N
Para conectar el conductor de fase y el conductor neutro de la
distribución principal para equipos consumidores eléctricos
M Conexión X102 con bornes de
conexión por resorte L1, L2, L3 y N
Para conectar el conductor de fase y el conductor neutro del
generador fotovoltaico
N Conexión X101 con bornes de
conexión por resorte L1, L2, L3 y N
Para conectar el conductor de fase y el conductor neutro de la
Grid Connect Box o de la NA Box
En caso de instalarse únicamente la Multicluster Box, estos
bornes no se conectan.
O SIBUCTRL Hembrillas RJ45 para conectar los cables de datos
P Fusibles Para proteger el cableado interno
Posición Denominación
A Placa base con membranas para los cables de energía eléctrica
B Abertura en la carcasa de dos partes para los cables de datos
Posición Denominación Explicación
B
A
