SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento MC-BOX-12-3-20-BE-es-10 25
6.9 Conexión de los cables de control
6.9.1 Colocación de los bornes de conexión por resorte

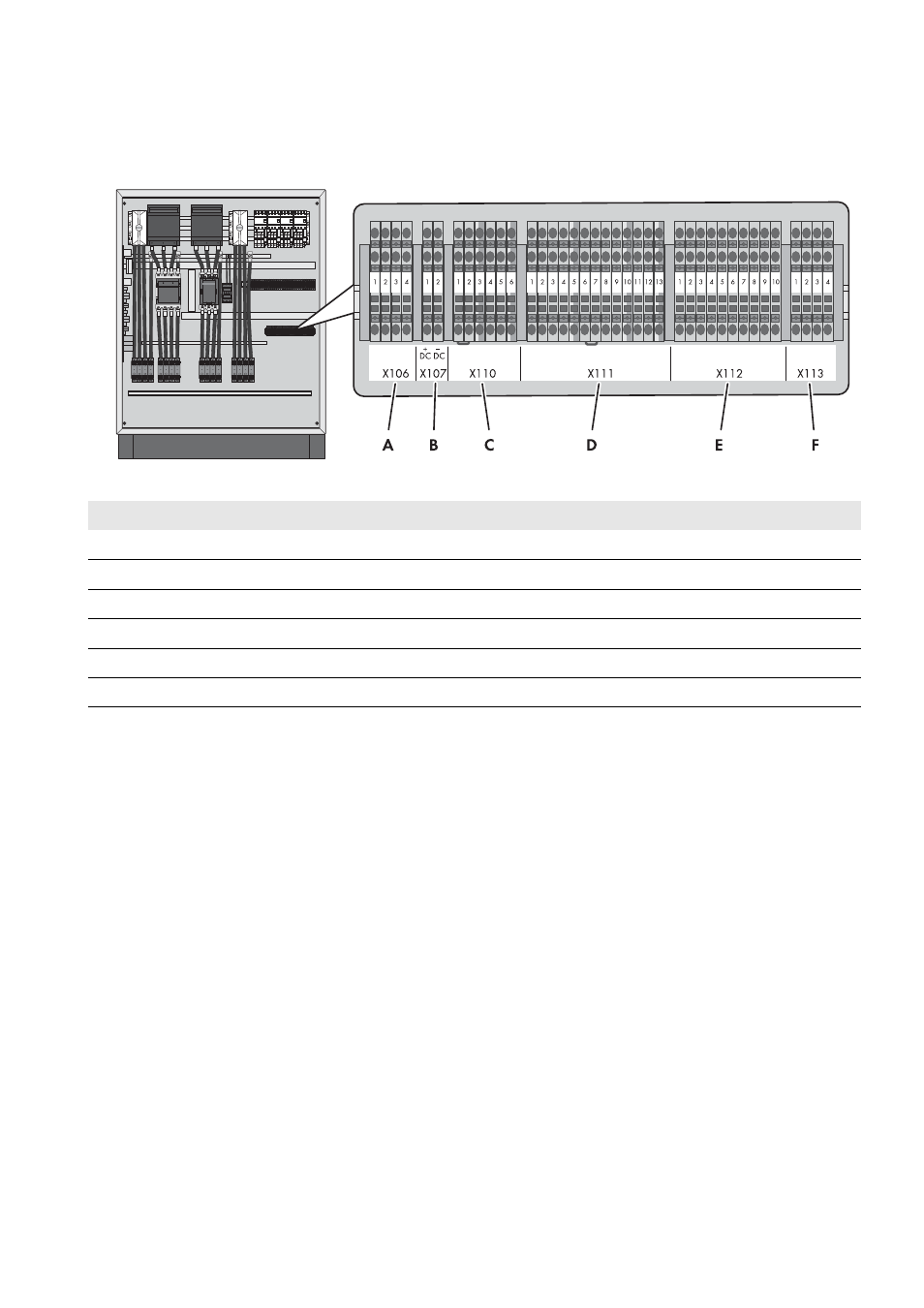

Imagen 12: Vista general de los bornes de conexión por resorte para conectar los cables de control
6.9.2 Conexión de los cables de control de los inversores Sunny Island
Los Sunny Island del clúster principal deben conectarse con la Multicluster Box mediante algunos cables de control. Estos
cables de control transmiten señales de medición y control entre el Sunny Island del clúster principal y la Multicluster Box.
Requisitos del cableado:
☐ Material de los conductores: cobre
☐ Sección del cable: de 1,5 mm² a 2,5 mm²
Procedimiento:
1. Introduzca los cables de control en la Multicluster Box (consulte el capítulo 9.3.1, página 32).
2. Conecte los cables a los bornes de conexión por resorte X106, X112 y X113 (consulte el capítulo 9.4.2,
página 36):
• X106: tensión de control del clúster principal
• X112: cable de control del Sunny Island 1 del clúster principal
• X113: cable de control del Sunny Island 2 del clúster principal
6.9.3 Conexión de BatFuse
Requisitos del cableado:
☐ Material de los conductores: cobre
☐ Sección del cable: de 1,5 mm² a 2,5 mm²
Posición Denominación Explicación
A X106 Tensión de control del clúster principal Sunny Island
B X107 Suministro de CC para la conexión al BatFuse
C X110 Conexión del cable de control de la Grid Connect Box o NA Box
D X111 Conexión del cable de control de la Grid Connect Box o NA Box
E X112 Conexión del cable de control para el Sunny Island 1 del clúster principal
F X113 Conexión del cable de control para el Sunny Island 2 del clúster principal
