13 Conceptos relativos a la tecnología multiclúster SMA Solar Technology AG
44 MC-BOX-12-3-20-BE-es-10 Instrucciones de funcionamiento
Derrateo

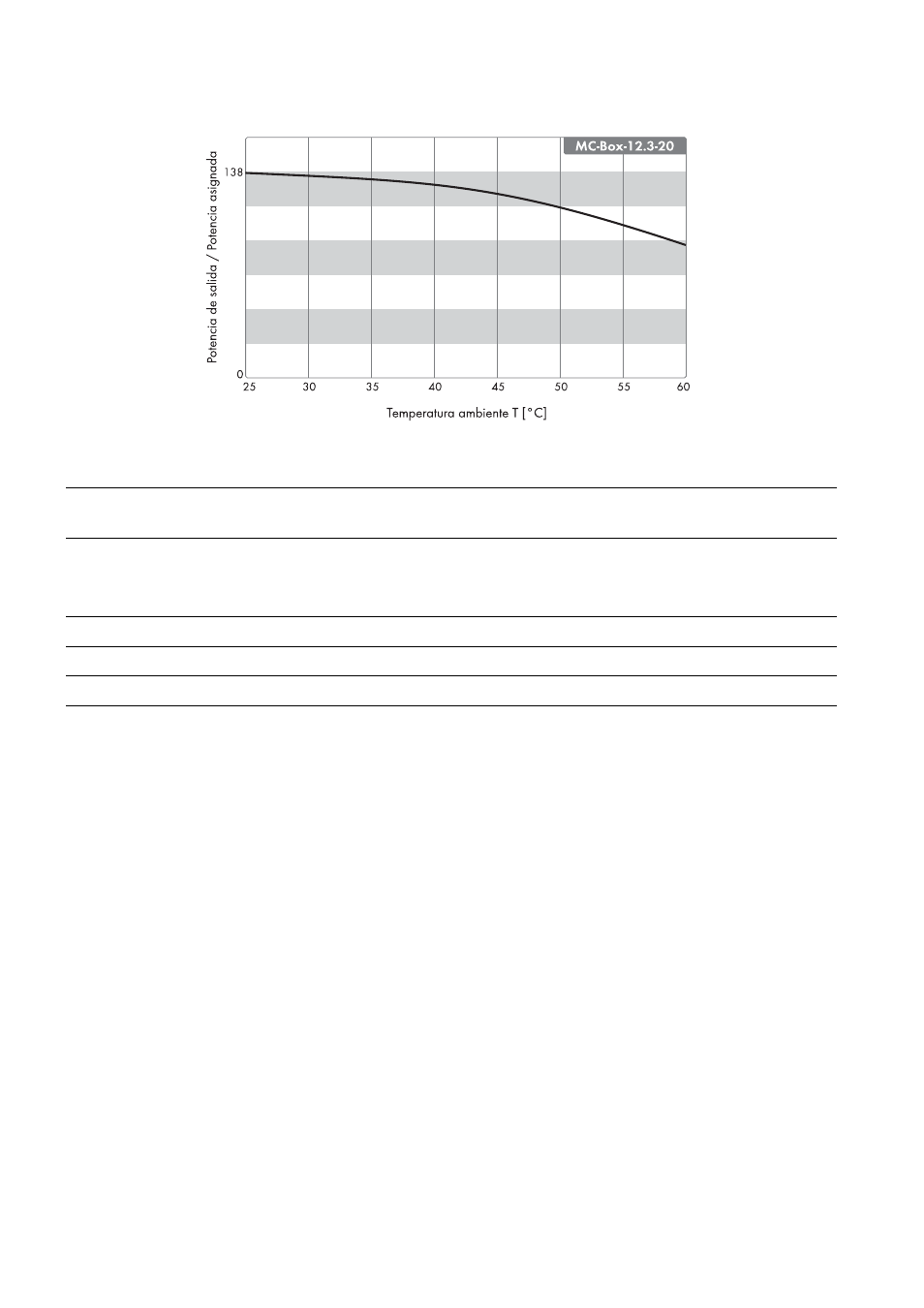

Imagen 14: Curva característica potencia/temperatura
Tensión asignada/Tensión de aislamiento nominal
13 Conceptos relativos a la tecnología multiclúster
Clúster
Un clúster se compone de tres Sunny Island y una batería. Un Sunny Island por fase, lo que da un total de tres Sunny
Island, se conectan a una red aislada trifásica. En el clúster, un Sunny Island es el maestro; los otros dos son los esclavos.
Clúster de extensión
Un clúster de extensión es un clúster subordinado al clúster principal dentro del sistema multiclúster.
El maestro del clúster de extensión sigue las indicaciones del maestro del clúster principal. El maestro del clúster de
extensión envía los datos de funcionamiento de su clúster al maestro del clúster principal. Si el maestro de un clúster de
extensión se detiene, solo se parará este clúster. El sistema de Multicluster continúa trabajando a potencia reducida.
Potencia de salida/Potencia asignada hasta 25 °C 138 kW
Potencia de salida/Potencia asignada hasta 60 °C Derrateo según la curva característica potencia/
temperatura
Cableado del armario de distribución L contra N 250 V CA
Cableado del armario de distribución L1 contra L2 433 V CA
Circuitos auxiliares de CA 250 V CA
Circuitos auxiliares de CC 70 V CC
