6 Conexión eléctrica SMA Solar Technology AG
22 MC-BOX-12-3-20-BE-es-10 Instrucciones de funcionamiento
3. Conecte el conductor neutro del borne de conexión por resorte N a la conexión X101:4 (consulte el capítulo 9.4.1,
página 35).
4. Conecte el conductor de fase de los bornes de conexión por resorte L1, L2 y L3 a la conexión X101:1-3.
5. Compruebe que hay un campo giratorio a la derecha en la conexión de la Grid Connect Box/NA Box.
6. Para la descarga de tracción de los cables de energía eléctrica, fije los cables de energía eléctrica a los rieles para
el paso de los cables previstos para ello. Utilice para ello las descargas de tracción y contracubetas suministradas.
6.5 Conexión de los equipos consumidores
En la Multicluster Box, los conductores de fase L1, L2 y L3 pasan a través de un interruptor-seccionador para ruptura
de carga. Los cartuchos fusibles NH1 200 A máximos permitidos están integrados de fábrica en el
interruptor-seccionador para ruptura de carga.
Requisitos del cableado:
☐ Material de los conductores: cobre
☐ Sección del cable: de 120 mm² a 150 mm²
☐ Los cables de energía eléctrica deben tenderse a prueba de fallos a tierra y cortocircuitos.
Procedimiento:
1. Introduzca los cables de energía eléctrica en la Multicluster Box (consulte el capítulo 9.3.1, página 32).

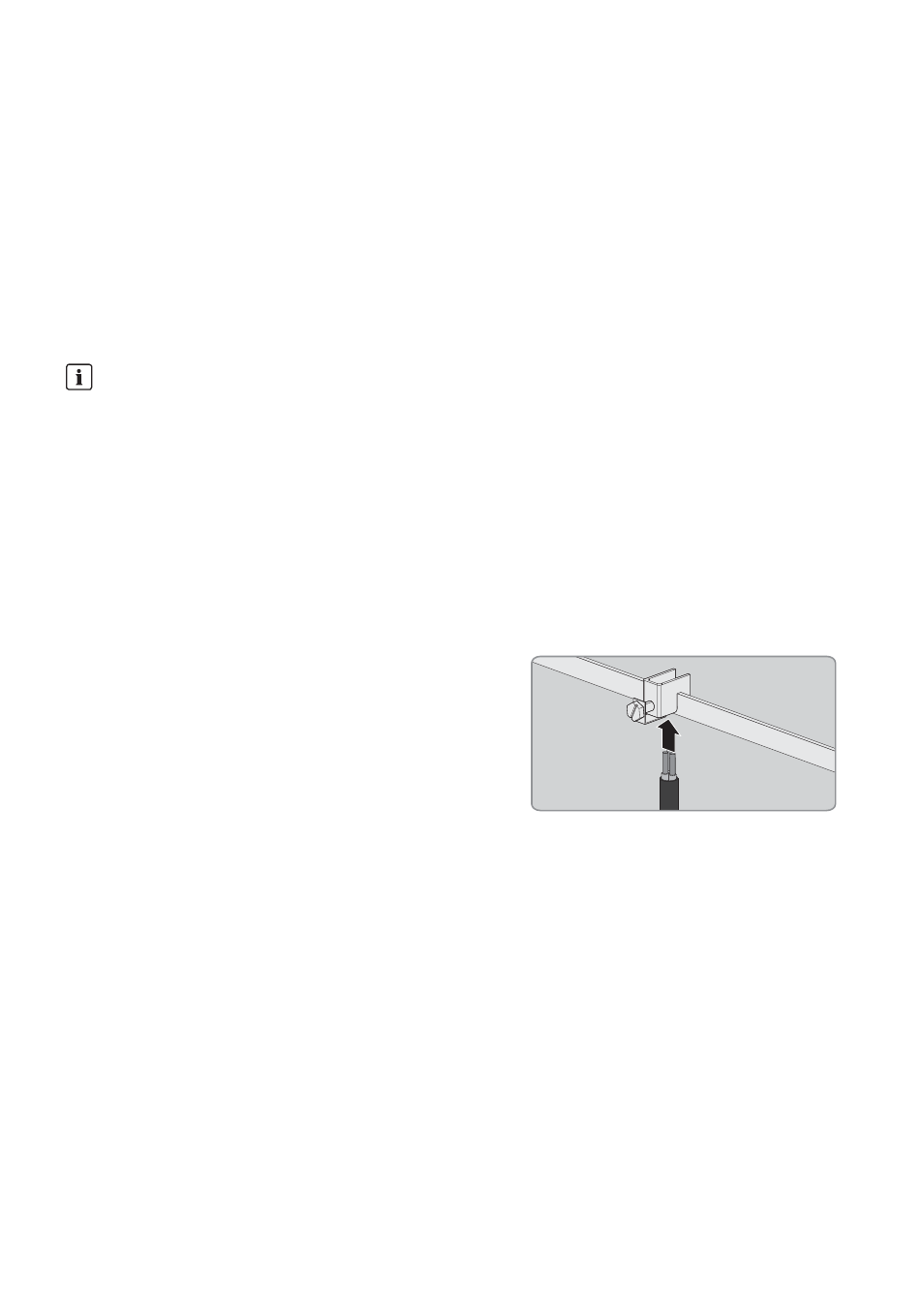

2. Conecte el conductor de protección a la barra equipotencial
(ancho 17, par de apriete: 15 Nm). Utilice los bornes roscados
del contenido de la entrega.
3. Conecte el conductor neutro del borne de conexión por resorte N a la conexión X103:4 (consulte el capítulo 9.4.1,
página 35).
4. Conecte el conductor de fase de los bornes de conexión por resorte L1, L2 y L3 a la conexión X103:1-3.
5. Compruebe que hay un campo giratorio a la derecha en la conexión de los equipos consumidores eléctricos.
6. Para la descarga de tracción de los cables de energía eléctrica, fije los cables de energía eléctrica a los rieles para
el paso de los cables previstos para ello. Utilice para ello las descargas de tracción y contracubetas suministradas.
7. En función del tipo de tendido del cable y de las condiciones de instalación, determine el cartucho fusible necesario
para el interruptor-seccionador para ruptura de carga y colóquelo en el interruptor-seccionador para ruptura de
carga equipo consumidor.
Protección contra sobretensiones
La Multicluster Box no sustituye el cuadro de distribución para los equipos consumidores eléctricos. Instale un
cuadro de distribución con disyuntores entre la Multicluster Box y los equipos consumidores eléctricos para
asegurar y desconectar los equipos consumidores, así como un diferencial. Para ello, tenga en cuenta todas las
normativas y directivas vigentes en el lugar de la instalación.
