SMA Solar Technology AG 6 Preparativos para la colocación
Instrucciones de instalación SCxxxHE-20-IA-IES111210 23
6.1.3 Distancias mínimas
Distancias mínimas para 1 inversor

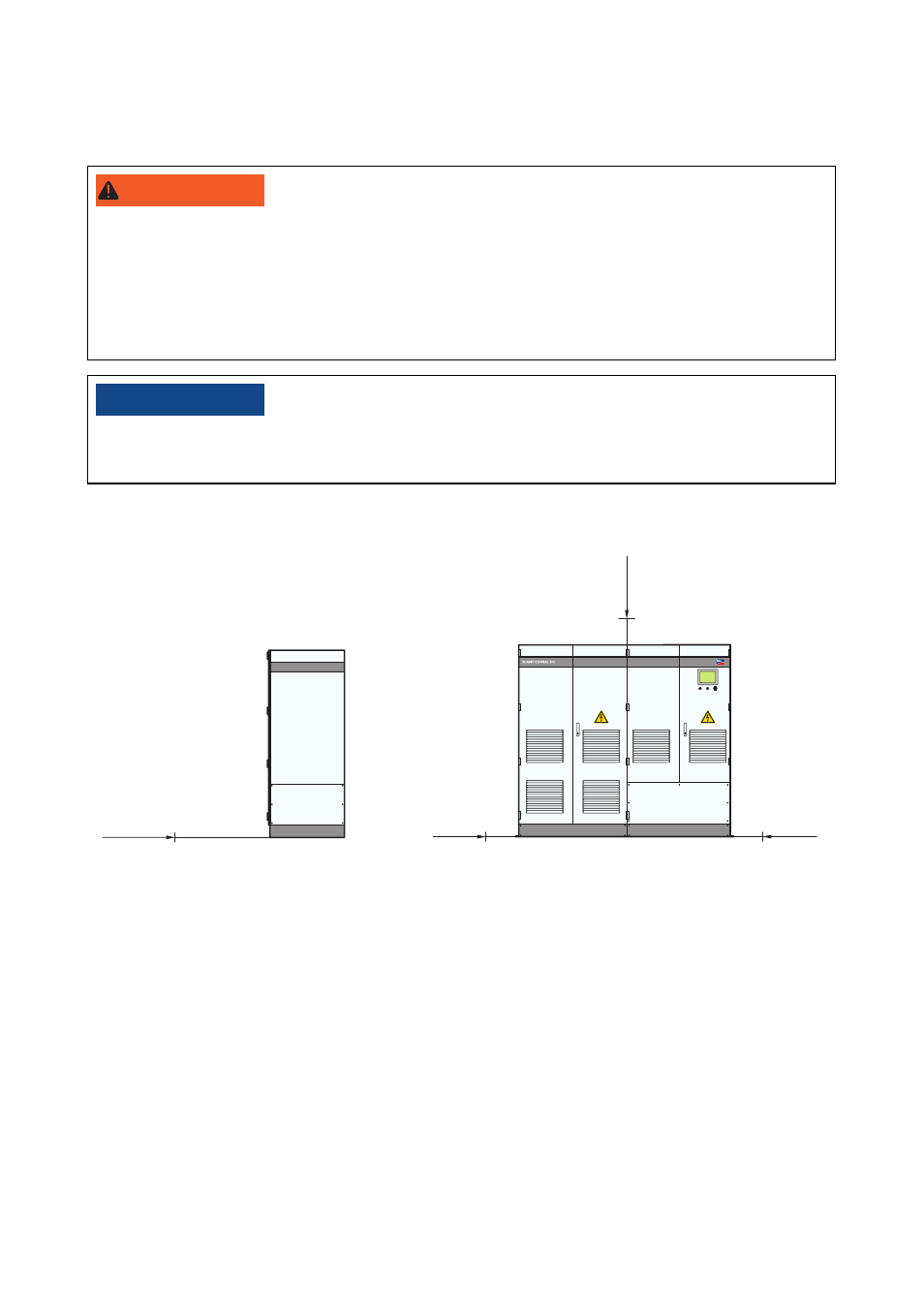

Figura 7: Distancias mínimas del inversor
La abertura del aire de salida se encuentra en la parte posterior del inversor.
Para un funcionamiento óptimo del inversor, observe los siguientes requisitos:
• No bloquee o cierre la abertura de salida del aire.
• Provea la estación de una abertura adecuada para la salida del aire.
• Para evitar los cortocircuitos térmicos en el inversor, en espacios cerrados se debe asegurar
una salida de aire guiada.
• Las aberturas de salida del aire deben ser accesibles en todo momento para las labores de
limpieza.
"%7&35&/$*"
Peligro de incendio por sobrecalentamiento de los cables
Las longitudes de cable diferentes provocan un calentamiento fuerte de los cables.
• Todos los conductores externos desde el inversor hacia el transformador deben tener la
misma longitud.
• La longitud de cable entre los puntos de conexión debe ser como máximo de 15 m.
13&$"6$*“/
Daños en el inversor y en el transformador por aire de salida aspirado
• Instale el equipo de tal forma que el inversor no aspire aire de salida.
HE
300 mm
220 mm
300 mm 1 200 mm
