9 Conexión de CA y de CC SMA Solar Technology AG
40 SCxxxHE-20-IA-IES111210 Instrucciones de instalación
9.4.3 Conexión de cables con 1 terminal de cable
Para fijar los terminales de cable a las lengüetas de conexión utilice solo los tornillos y tuercas
incluidos en la entrega.

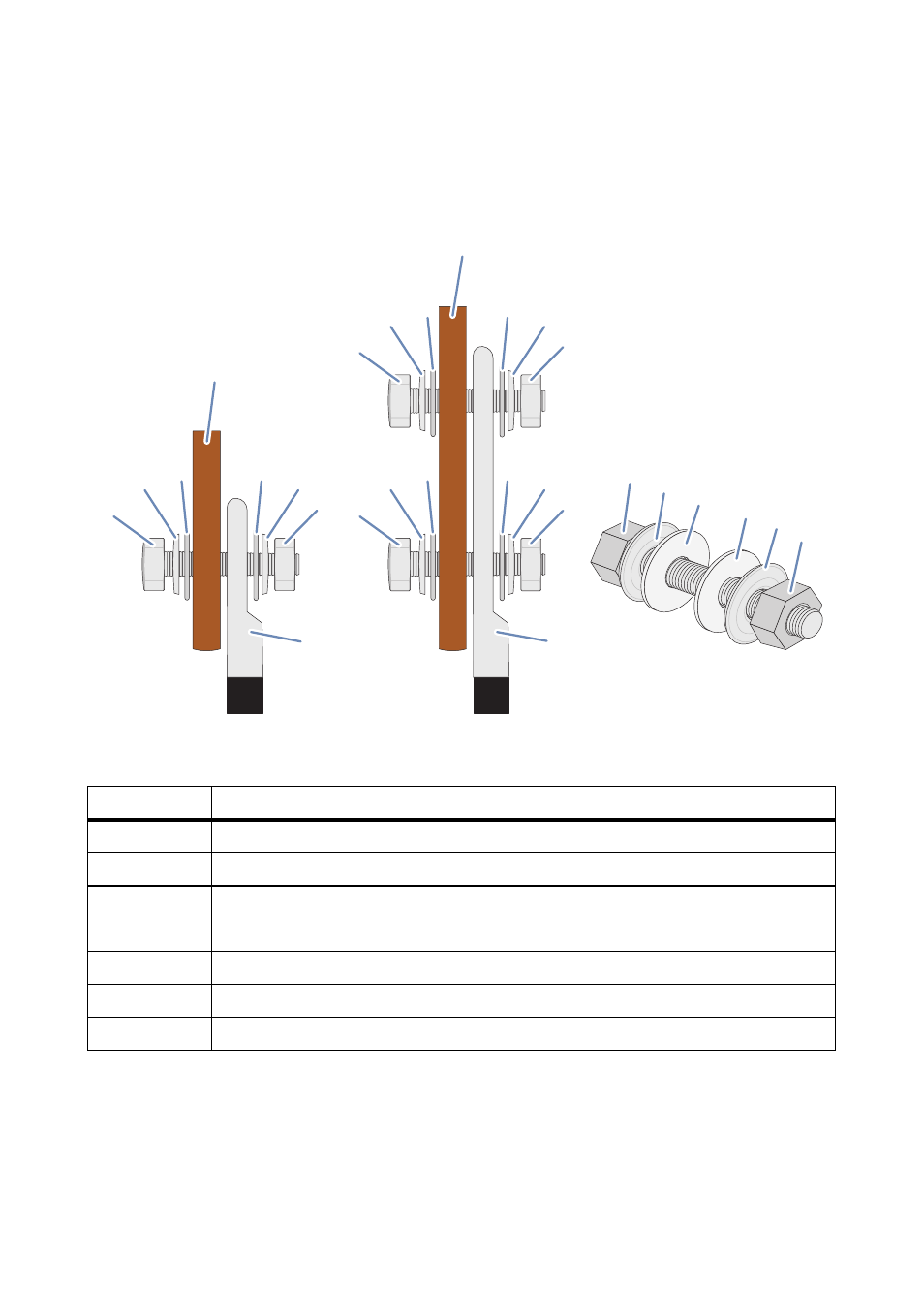

Figura 15: Montaje de la conexión de 1 terminal de cable
• Conecte siempre los terminales de cable a las lengüetas de conexión en el orden aquí
indicado.
Posición Denominación
A Tornillo M12
B Arandela elástica
C Arandela ancha
D Barra colectora de cobre
E1 Terminal de cable estañado de 1 orificio
E2 Terminal de cable estañado de 2 orificios
F Tuerca
