10.4.6 Conexión de la protección del transformador
El inversor dispone de una conexión para la monitorización del transformador de media tensión que
desconecta de inmediato el inversor en caso de fallo. Para utilizar el sistema de monitorización del
transformador se requiere un suministro externo de corriente de 230 V/50 Hz.
1. Introduzca el cable de la protección del transformador en el armario de conexiones
(vea el capítulo 10.3).
2. Conecte el cable conforme al esquema de conexiones (vea el capítulo 10.4.1).
3. Retire la abrazadera de apantallamiento del riel.

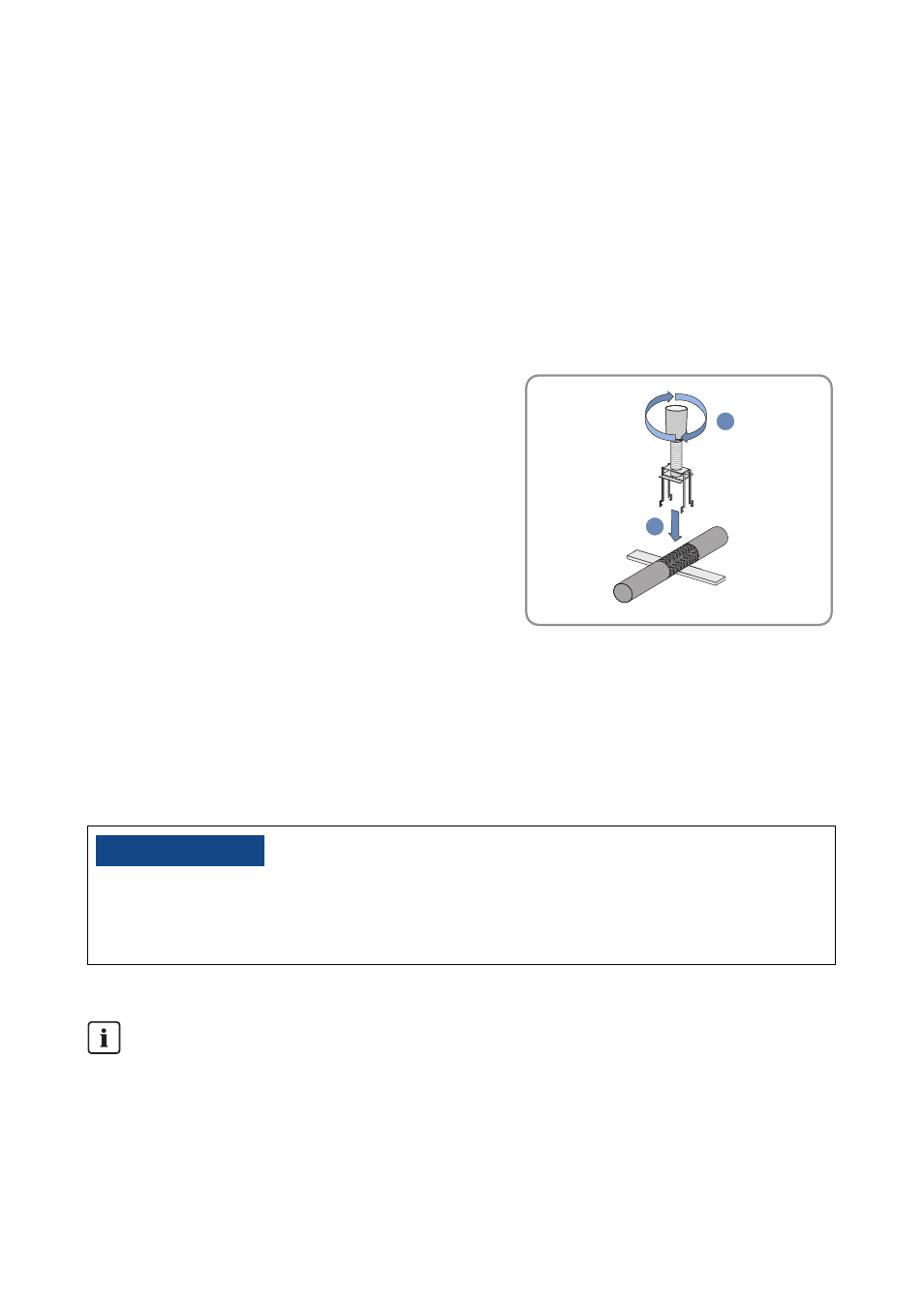

4. Coloque la abrazadera de apantallamiento hasta
que encaje y apriétela a mano.
5. Sujete el cable al riel para el paso de los cables con una brida para cables. De esta forma
asegura el cable para que no se pueda retirar.
10.4.7 Conexión del suministro externo de corriente
Con el suministro externo de corriente, el inversor recibe corriente para el autoabastecimiento.
Requisitos del suministro externo de corriente:
• Tensión auxiliar trifásica externa de 230 V (3/N/PE)
13&$"6$*“/
Daños en el inversor debido a una conexión inadecuada del autoabastecimiento
• Conecte el conductor neutro N.
• Ponga a tierra el punto neutro del transformador de autoabastecimiento.
Disyuntor entre el suministro externo de corriente y el inversor
En el inversor hay un disyuntor con una corriente asignada de 16 A con característica de
disparo B.
• Utilice un disyuntor selectivo para asegurar el cable al inversor.
1
2
