SMA Solar Technology AG 9 Conexión de CA y de CC
Instrucciones de instalación SCxxxHE-20-IA-IES111210 37
Puesta a tierra de los módulos fotovoltaicos
Independientemente de la opción de pedido, se pueden conectar al inversor módulos fotovoltaicos
con puesta a tierra positiva, negativa o sin puesta a tierra.
9.3 Área de conexión
9.3.1 Fusibles de CC

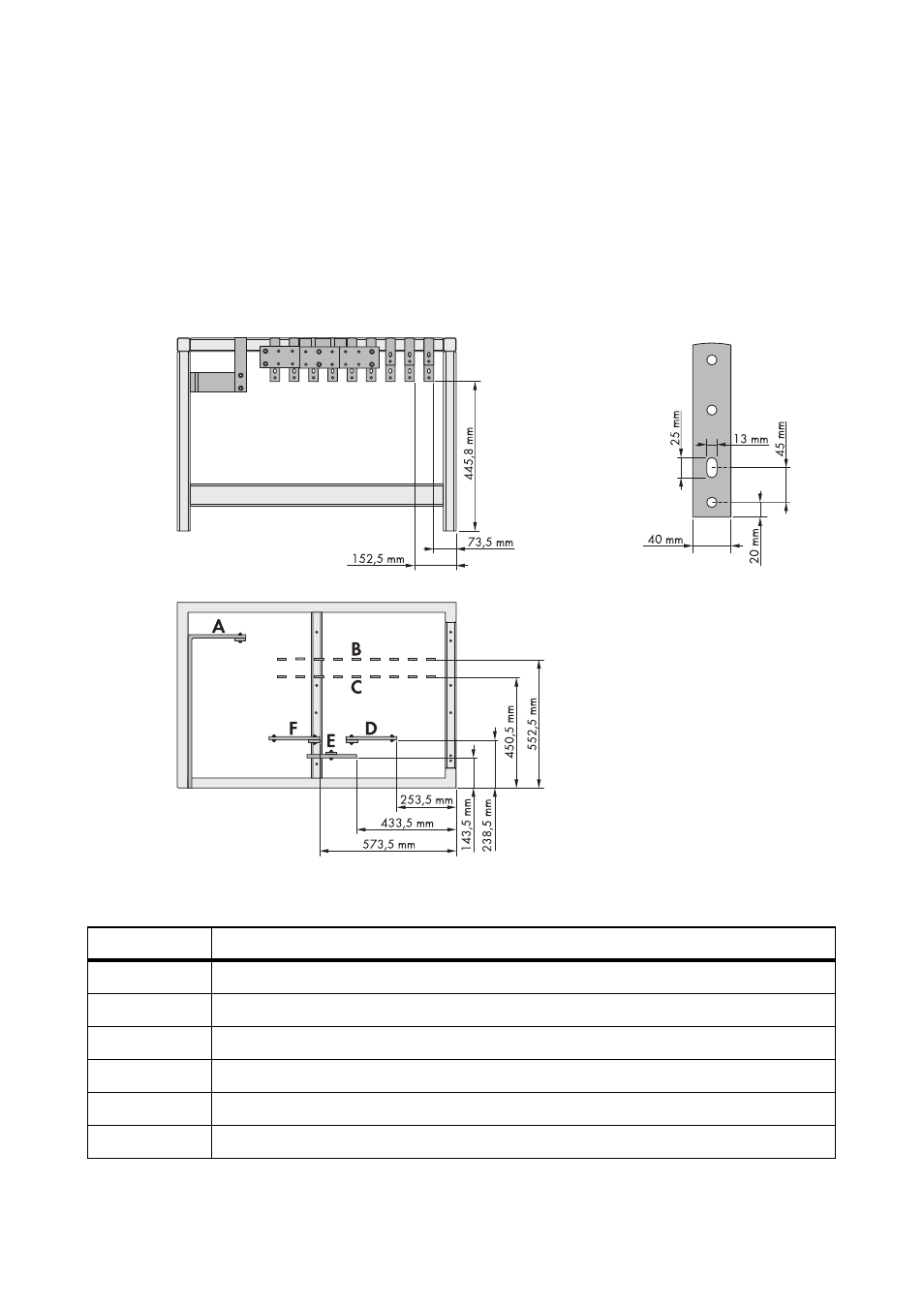

Figura 13: Áreas de conexión (ejemplo)
Posición Denominación
A Lengüeta de conexión cable PE
B Lengüetas de conexión cable de CC
C Lengüetas de conexión cable de CC+
D Lengüeta de conexión cable de CA − conductor externo L
3
E Lengüeta de conexión cable de CA − conductor externo L
2
F Lengüeta de conexión cable de CA − conductor externo L
1
