SMA Solar Technology AG 10 Conexión del cable en el armario de conexiones
Instrucciones de instalación SCxxxHE-20-IA-IES111210 49
10.4.3 Conexión del Sunny String-Monitor
1. Introduzca el cable del Sunny String-Monitor en el armario de conexiones (vea el capítulo 10.3).
2. Conecte el cable conforme al esquema de conexiones (vea el capítulo 10.4.1).
3. Retire la abrazadera de apantallamiento del riel.

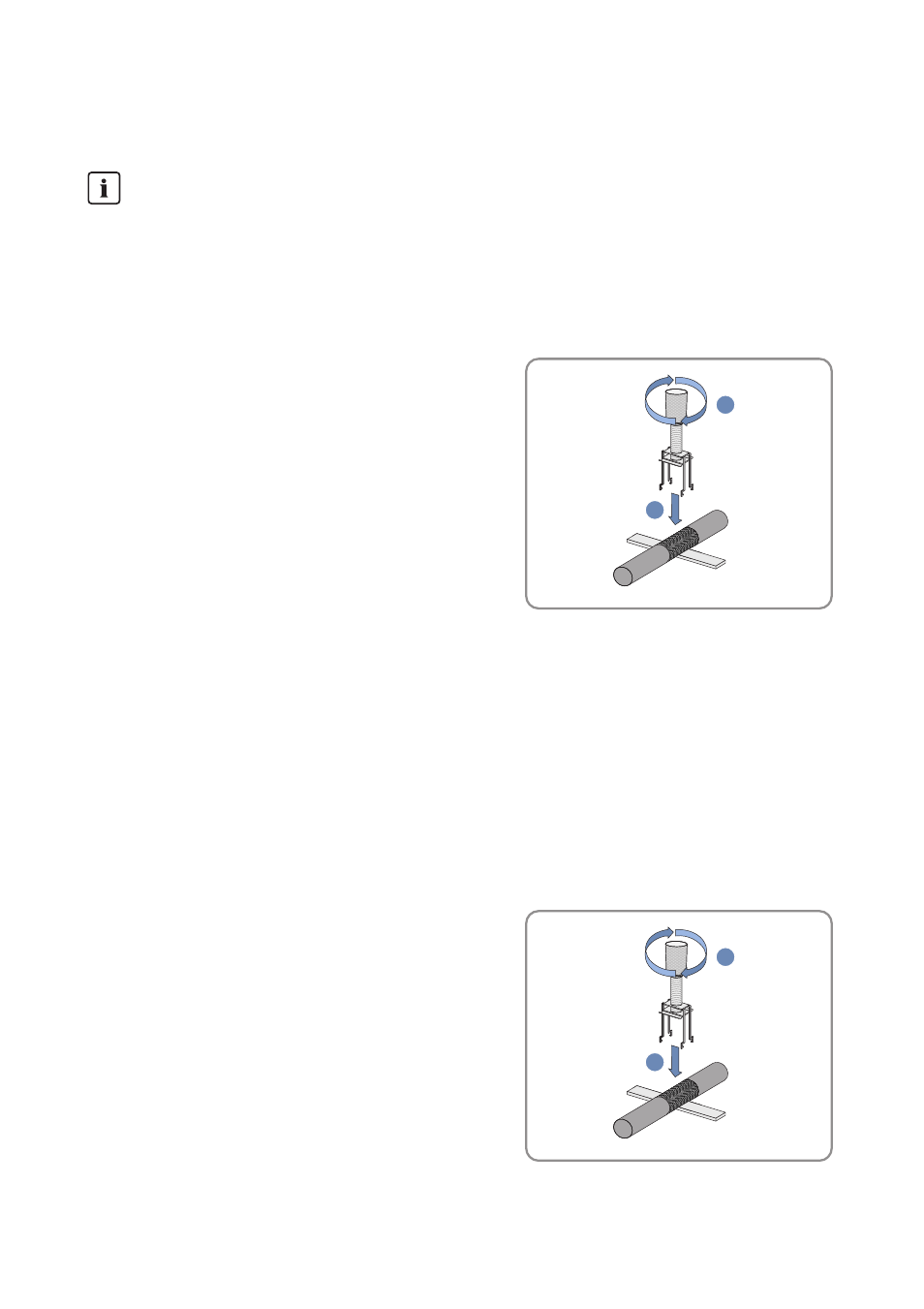

4. Coloque la abrazadera de apantallamiento en el
cable hasta que encaje y apriétela a mano.
5. Sujete el cable al riel para el paso de los cables con una brida para cables. De esta forma
asegura el cable para que no se pueda retirar.
10.4.4 Conexión de la desconexión por control remoto
La desconexión por control remoto permite desconectar el inversor, p. ej., desde una sala de control. La
función de desconexión por control remoto es similar a la posición de parada del interruptor de llave.
1. Introduzca el cable de la desconexión por control remoto en el armario de conexiones
(vea el capítulo 10.3).
2. Conecte el cable conforme al esquema de conexiones (vea el capítulo 10.4.1).
3. Retire la abrazadera de apantallamiento del riel.
4. Coloque la abrazadera de apantallamiento hasta
que encaje y apriétela a mano.
5. Sujete el cable al riel para el paso de los cables con una brida para cables. De esta forma
asegura el cable para que no se pueda retirar.
Sunny String-Monitor
Puede encontrar más indicaciones en la descripción técnica del Sunny String-Monitor.
1
2
1
2
