9 Conexión de CA y de CC SMA Solar Technology AG
38 SCxxxHE-20-IA-IES111210 Instrucciones de instalación
9.3.2 Barra colectora de CC

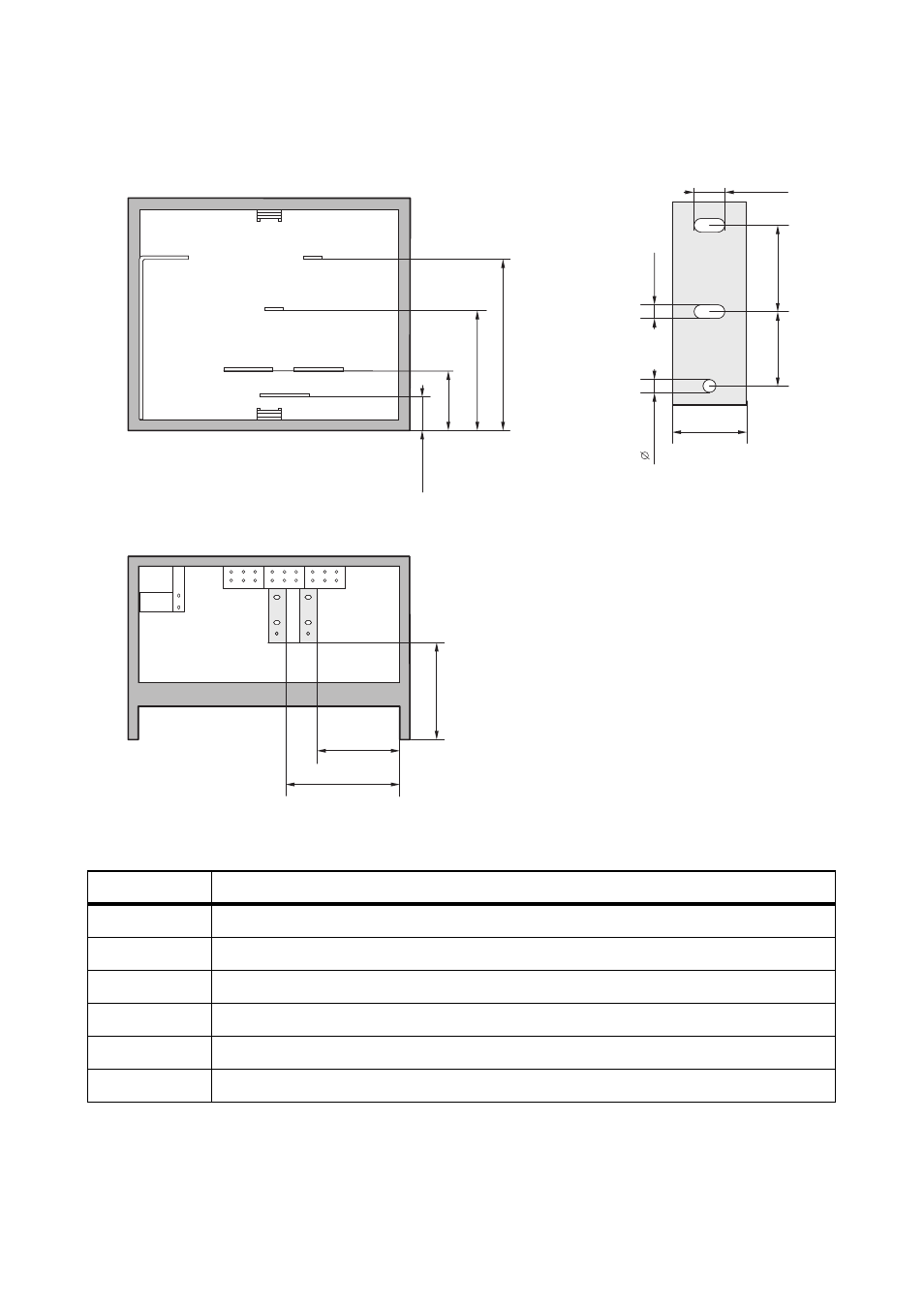

Figura 14: Medidas de la barra colectora de CC
Posición Denominación
A Lengüeta de conexión cable PE
B Lengüeta de conexión cable de CC‒
C Lengüeta de conexión cable de CC+
D Lengüeta de conexión cable de CA − conductor externo L
3
E Lengüeta de conexión cable de CA − conductor externo L
2
F Lengüeta de conexión cable de CA − conductor externo L
1
A B
C
D
E
F
34 mm
90 mm
80 mm
80 mm
14 mm
14 mm
330,8 mm
329,5 mm
487,5 mm
179 mm
274 mm
476 mm
648 mm
