10 Conexión del cable en el armario de conexiones SMA Solar Technology AG
50 SCxxxHE-20-IA-IES111210 Instrucciones de instalación
10.4.5 Conexión de la fijación externa de los valores teóricos
1. Introduzca el cable de la fijación externa de los valores teóricos en el armario de conexiones
(vea el capítulo 10.3).
2. Conecte el cable conforme al esquema de conexiones (vea el capítulo 10.4.1).
3. Retire la abrazadera de apantallamiento del riel.

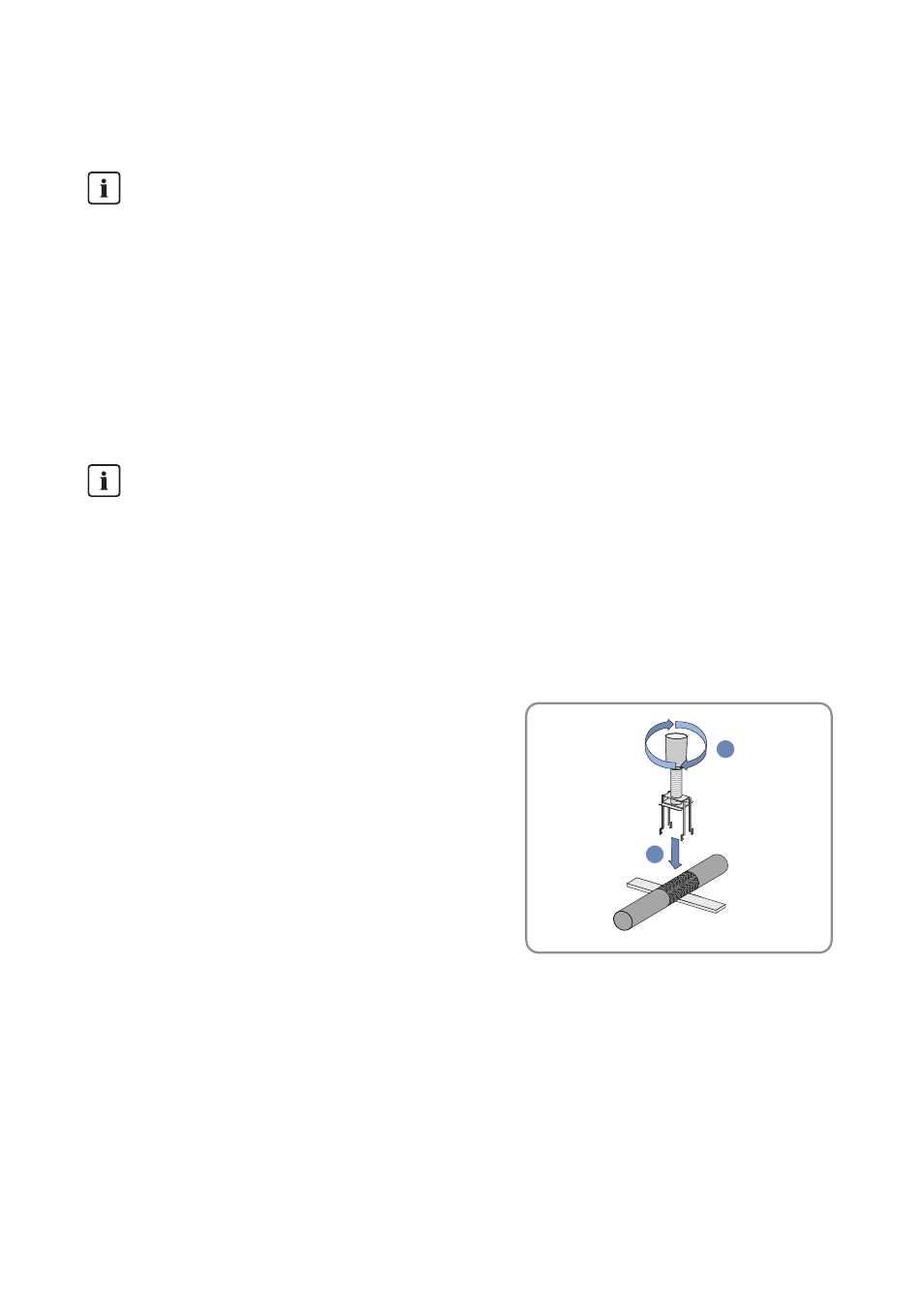

4. Coloque la abrazadera de apantallamiento hasta
que encaje y apriétela a mano.
5. Sujete el cable al riel para el paso de los cables con una brida para cables. De esta forma
asegura el cable para que no se pueda retirar.
Transmisión de señal
Normalmente, el operador de red fija los valores nominales externos de la potencia reactiva
y de la potencia efectiva, p. ej. distribuidos por medio de un receptor de radiocontrol. La Power
Reducer Box recibe los valores nominales del receptor de radiocontrol y los transmite, a través
de SC-COM, al inversor. A continuación, el inversor opera según los valores predeterminados
por el operador de red e inyecta, p. ej., una potencia reactiva predefinida a la red eléctrica
pública. Consulte a su operador de red qué transmisión de señales utiliza.
Si estos valores teóricos no se transmiten a través de SC-COM y de la Power Reducer Box, en
el inversor hay unos bornes para conectar los valores nominales externos predefinidos. El
inversor procesa señales estándar de 4 mA a 20 mA.
Función de la fijación externa de los valores teóricos
Puede encontrar más indicaciones sobre el funcionamiento de la fijación externa de los valores
teóricos en las instrucciones de uso del inversor.
