• Cableado del circuito de control
Únicamente se proporciona el aislamiento básico para las terminales de circuito de
control.
Es posible que se requiera aislamiento adicional en el producto final.
• Terminales de circuito de control
Pase el cable por el orificio de cableado y conéctelo. Asegúrese de montar todas las
cubiertas en la posición original.
* Se puede cambiar el SW7 de acuerdo con la polaridad
de la señal de entrada de frecuencia (de S1 a S5).
Común 0V: lado NPN (configuración de fábrica)
Común 24: lado PNP
Consulte las páginas 89 para SW8

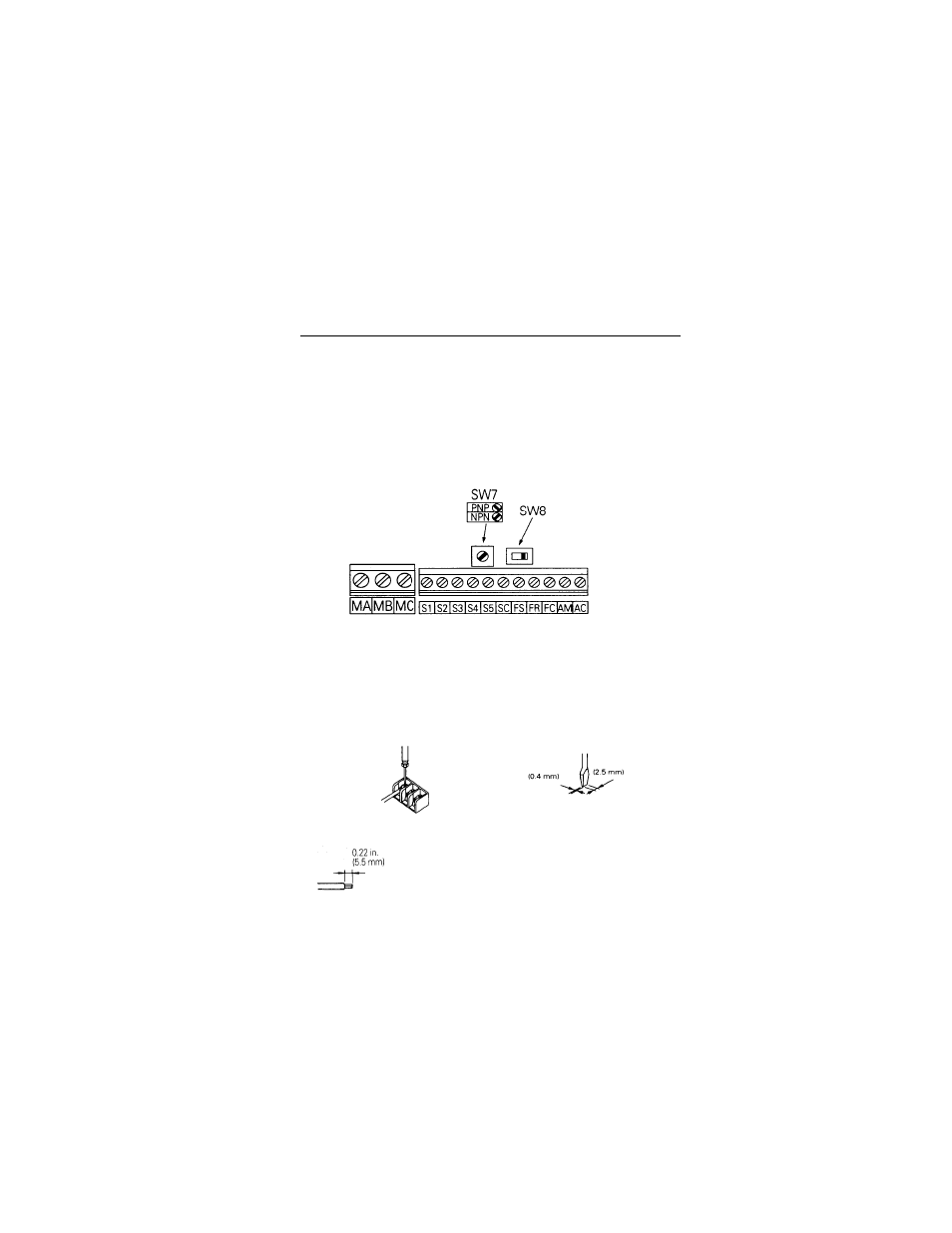

Cableado de las terminales de circuito de control
Inserte el alambre en la parte inferior del bloque de terminales, conéctelo y ajústelo con
un desarmador.
La longitud del alambre que sale del forro debe ser de 0.22
pulgadas (5.5mm).
Ancho de la hoja del desarmador
0.016 pul. máx.
0.098 pul. máx.
