desactiva; la terminal S4 se vuelve una terminal de entrada para el comando
ARRIBA y la terminal S5 para el comando ABAJO.

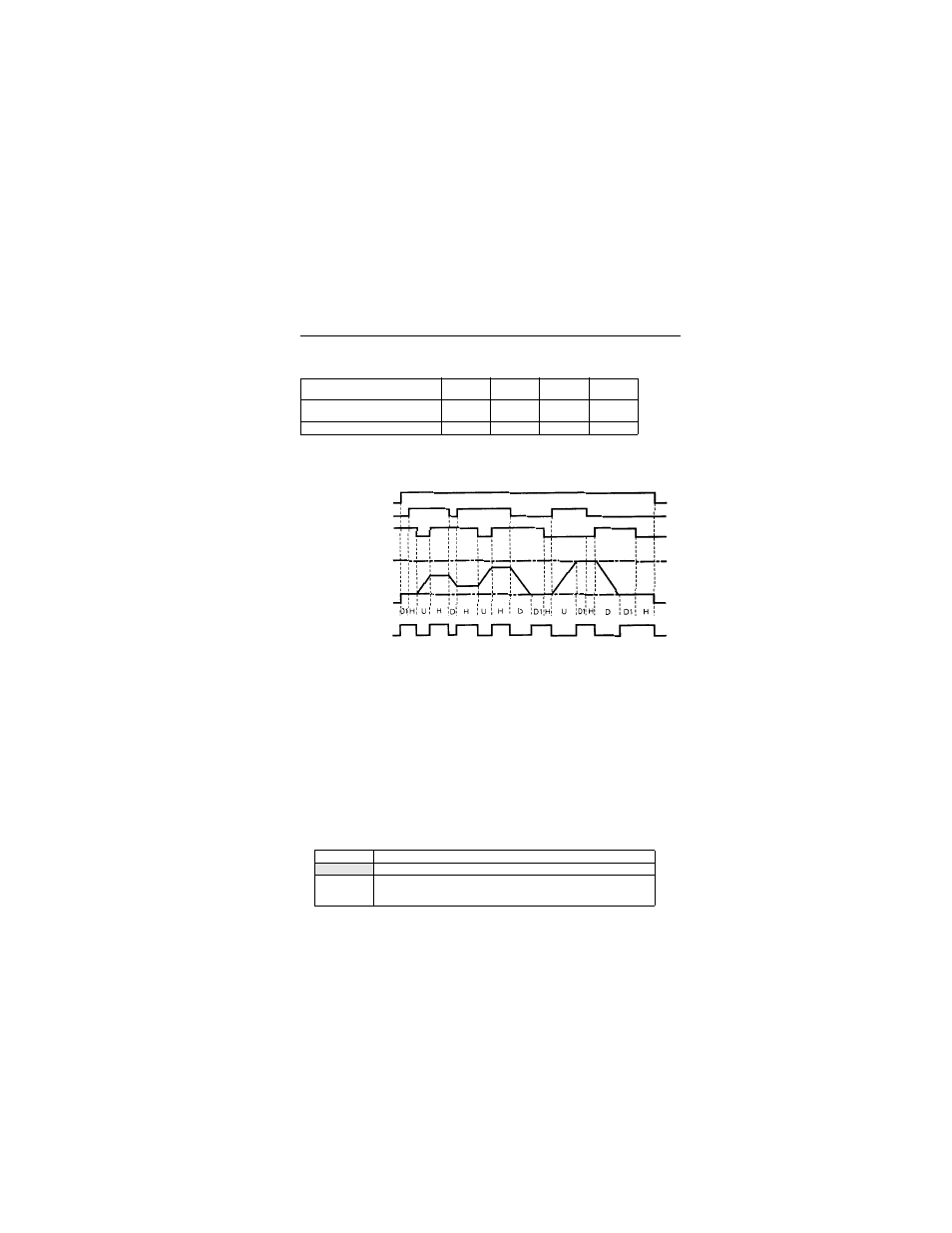

Gráfica de tiempo en la entrada del comando ARRIBA/ABAJO
Notas:
(1) Cuando se selecciona el comando ARRIBA/ABAJO se configura la velocidad de límite superior
independientemente de la frecuencia de referencia.
(2) El valor del límite inferior puede ser la frecuencia mínima de salida (n14) o la frecuencia máxima
de salida (n09) x el límite inferior de la frecuencia de referencia (n31)/100% (lo que sea mayor).
(3) Cuando se introduce el comando de marcha FWD (REV), inicia la operación en la velocidad de
límite inferior sin el comando ARRIBA/ABAJO.
(4) Si se introduce el comando con control manual se introduce mientras opera la marcha mediante
el comando ARRIBA/ABAJO, tiene prioridad el comando con control manual.
(5) No es efectiva la referencia de multi-velocidad de 1 a 3 cuando se selecciona el comando
ARRIBA/ABAJO. Es efectiva la referencia de multi-velocidad durante la marcha en estado de
detención.
(6) Cuando se configura “1” para la selección de memoria de frecuencia de salida en DETENCIÓN
(n62), puede registrarse la frecuencia de salida durante DETENCIÓN.
Terminal de entrada multifuncional
S4 (comando ARRIBA)
Cerrado Abierto Abierto Cerrado
Terminal de entrada multifuncional
S5 (comando ABAJO)
Abierto Cerrado Abierto Cerrado
Estado de operación Acelerac Desacelerac Detención Detención
Configuración Descripción
0 La frecuencia de salida no se registra durante DETENCIÓN.
1
Cuando el estado DETENCIÓN continúa durante 5 segundos o más, se registra
la frecuencia de salida durante DETENCIÓN y reinicia el inversor en la
frecuencia registrada.
MARCHA FWD (ADELANTE)
COMANDO UP (ARRIBA) S4
COMANDO DOWN (ABAJO) S5
VELOCIDAD LÍMITE SUPERIOR
FRECUENCIA DE SALIDA DE
LA VELOCIDAD DE LÍMITE
INFERIOR
SEÑAL ACORDADA DE
FRECUENCIA
Velocidad de límite superior = Frecuencia máxima de salida (n09)
x Límite superior de frecuencia de referencia (n30)/100
