67
Determina si la frecuencia de salida o la corriente de salida se indica en las terminales
de salida analógicas, AM-AC, para monitoreo.
Se produce un voltaje analógico de configuración inicial de aprox. 10V cuando la
frecuencia de salida (corriente de salida) es 100%.
Se utiliza para ajustar la ganancia de salida analógica.
Escala el nivel de señal de voltaje de salida analógica en 100% de la frecuencia de
salida (corriente de salida).
Ejemplo: El medidor de frecuencia despliega de 0 a 60Hz con 0 a 3V.
Configuración de 10V x n45 (0.30V) = 3V (3V se produce el 100% de la frecuencia de
salida)

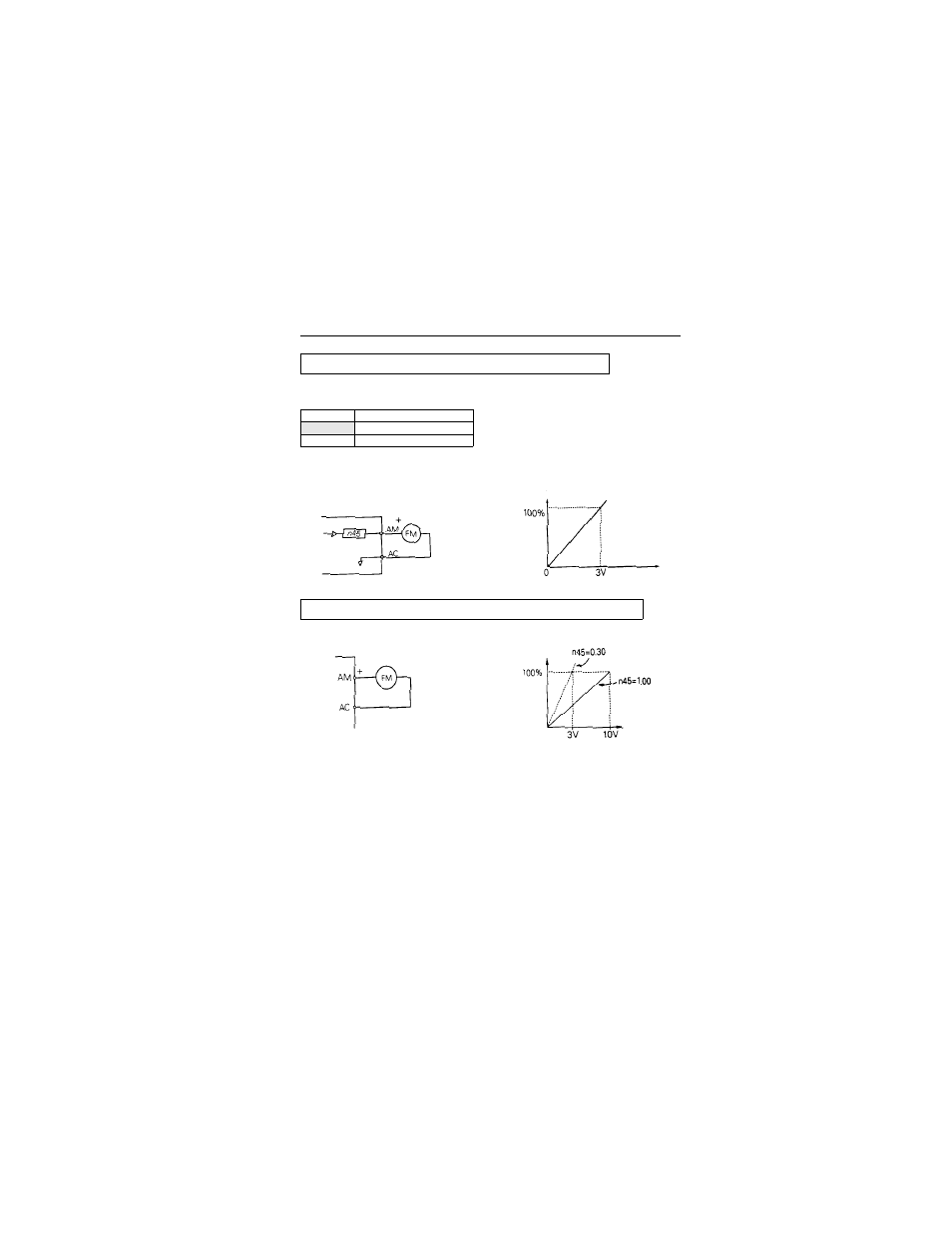

Uso de un medidor de frecuencia o amperímetro (n44)
Configuración Descripción
0 Frecuencia de salida
1 Corriente de salida
Calibración del medidor de frecuencia o amperímetro (n045)
FRECUENCIA DE SALIDA (CORRIENTE DE SALIDA)
La ganancia del monitor
analógico puede
configurarse mediante
n4
SALIDA ANALÓGICA
AMPERÍMETRO DE FRECUENCIA
(ESCALA TOTAL 3V 1mA)
FRECUENCIA DE SALIDA
(CORRIENTE DE SALIDA)
SALIDA ANALÓGICA
CONFIGURACIÓN
DE FÁBRICA
MEDIDOR DE FRECUENCIA
0 a 10VCD
