78

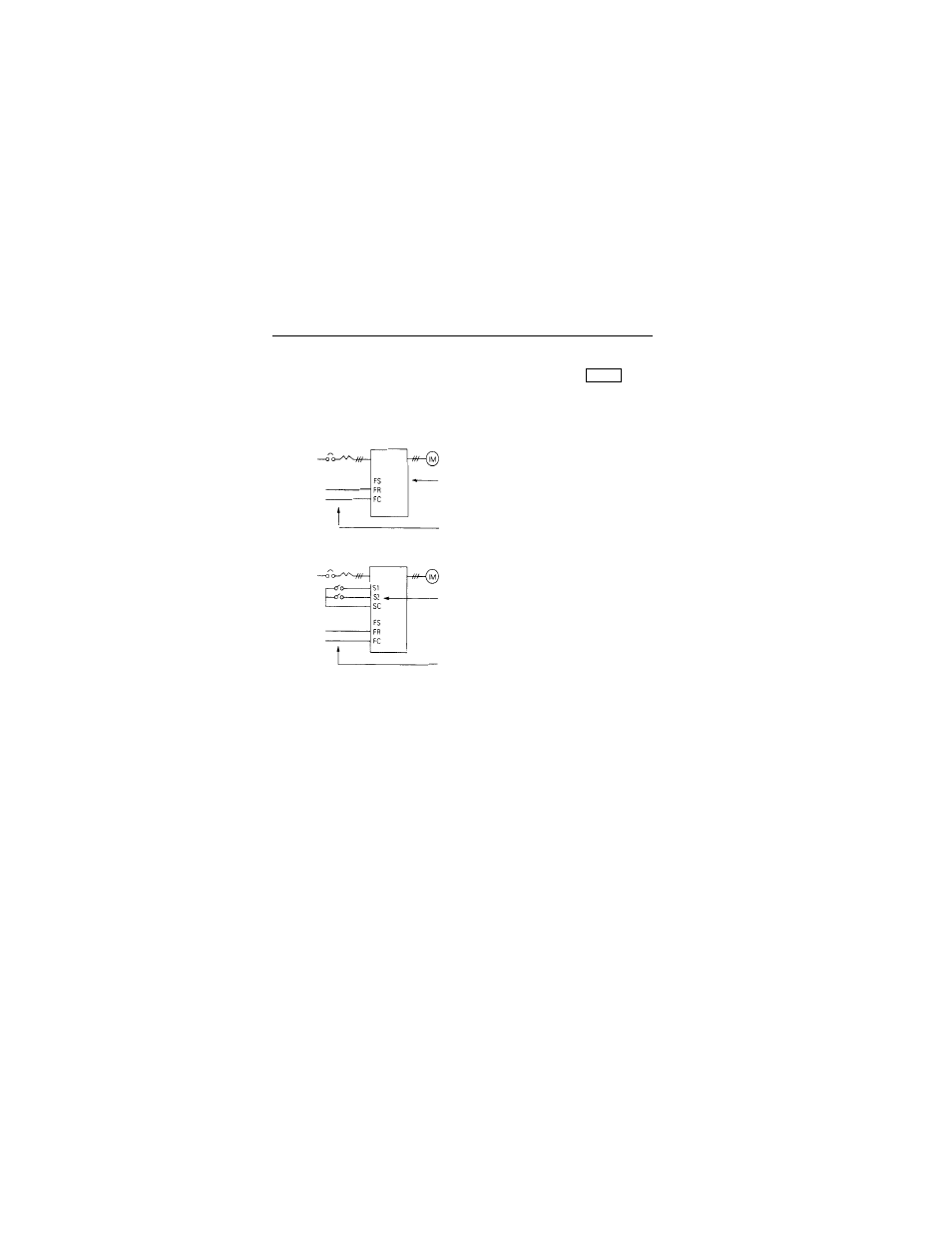

Selección de referencia de corriente
Después de cambiar el conmutador DIP (SW8) al lado “I”, PRESIONE en el
operador digital, luego configure los siguientes parámetros.
4-20mA…n03 = 3
0-20mA…n03 = 4
La ganancia (n41)/polarización (n42) de la frecuencia de referencia pueden
configurarse incluso cuando se selecciona la entrada de referencia de corriente. Para
mayores detalles consulte “Ajuste de la señal de configuración de velocidad” en la
página 69.
PRGM
Presione las teclas del operador digital para
que funcione o se detenga el inversor.
Conmute la dirección de la marcha y de paro
mediante la configuración del LED F/R.
Configure la frecuencia mediante la señal de
corriente analógica [0-100% (frecuencia
máx.)/4-20mA o 0-20mA] conectada a la
terminal de circuito de control.
Configura marcha/paro y marcha FWD/REV
con el dispositivo de conmutación conectado
a la terminal del circuito de control.
La terminal de entrada multifuncional S2
está configurada en marcha en reversa/paro
(n36 = 2).
Configure la frecuencia mediante la señal de
corriente analógica [0-100% (frecuencia
máx.)/4-20mA o 0-20mA] conectada a la
terminal del circuito de control.
Configuración: n02 = 0, n03 = 3 o 4
REFERENCIA DE
CORRIENTE
4-20 mA
o
0-20mA
(n004 = 3 o 4)
Configuración: n02 = 0, n03 = 3 o 4
MARCHA FWD/STOP
MARCHA REV/STOP
REFERENCIA DE
CORRIENTE
4-20 mA
o
0-20mA
(n004 = 3 o 4)
