61

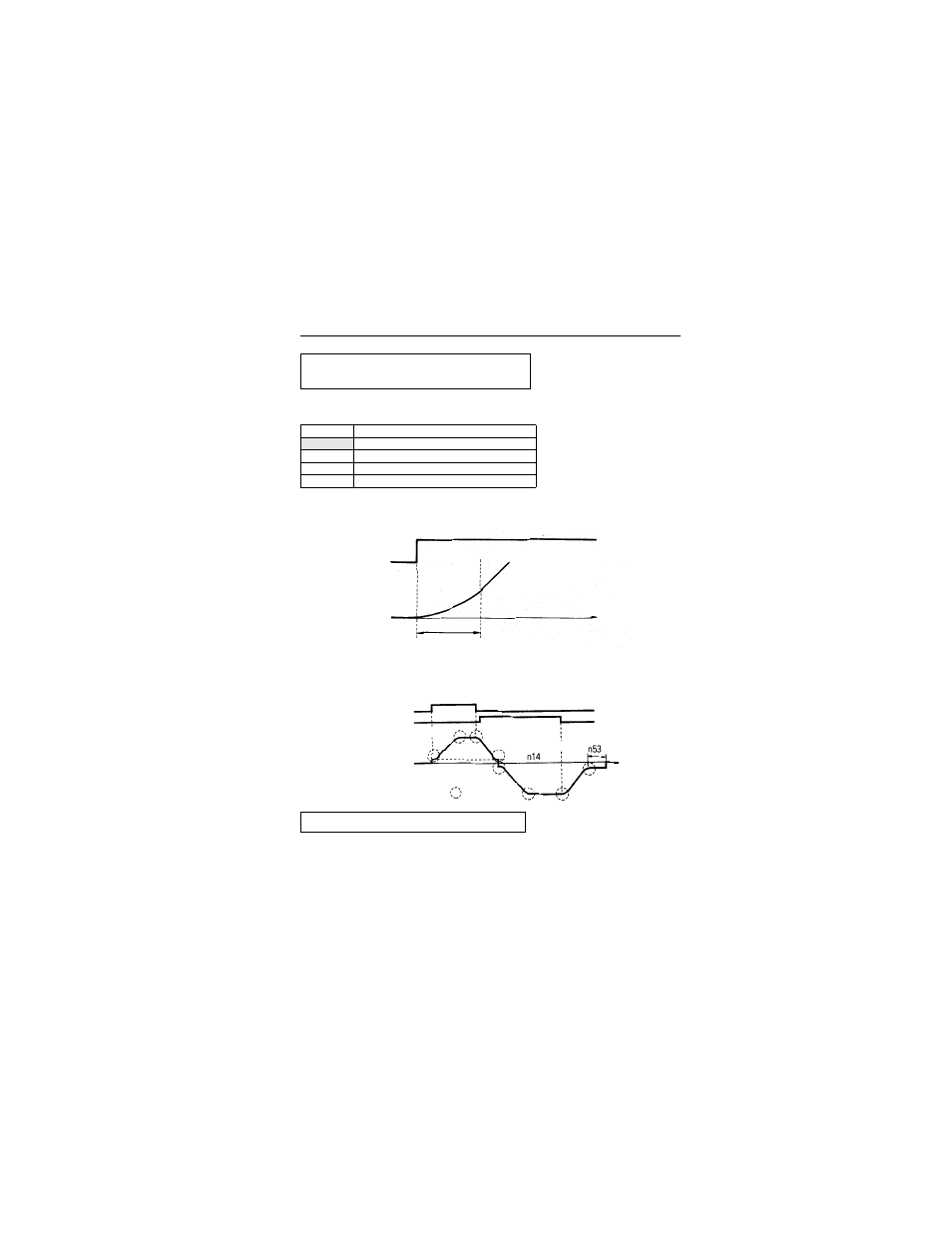

Se utiliza una curva S para reducir los choques y brindar una transición suave durante
la aceleración y la desaceleración de la máquina.
Note: El tiempo de características de la curva S desde el margen 0 de acelerac/desacelerac
hasta un margen regular de acelerac/desacelerac determinados por el tiempo
configurado de acelerac/desacelerac.
La siguiente gráfica de tiempo muestra la conmutación de margen FWD/REV durante
la desaceleración hasta el paro.
Si se aplica a la máquina una carga excesiva, se puede detectar un incremento de
corriente de salida en las señales de alarma de salida para las terminales de salida
multifuncional MA y MB.
Caracteríticas de arranque suave (nsal-
ida multifuncional20)
Configuración Tiempo de característica de curva S
0 No se proporciona característica de curva S
1 0.2 segundos
2 0.5 segundos
3 1.0 segundos
Detección del torque excesivo
FRECUENCIA
DE REFERENCIA
FRECUENCIA DE SALIDA
FRECUENCIA
DE SALIDA
TIEMPO
TIEMPO CARACTERÍSTICO DE LA CURVA (TSC)
COMANDO DE MARCHA
ADELANTE
COMANDO DE MARCHA
EN REVERSA
ACELERACIÓN DESACELERACIÓN TIEMPO DE FRENADO DE
INYECCIÓN DE CD EN PARO
FRECUENCIA DE SALIDA MÍN.
FRECUENCIA DE SALIDA
FRECUENCIA DE
SALIDA MÍN. n14
Características de curva S en ACELERACIÓN DESACELERACIÓN
